五层仓储承载钢制置物货架结构设计

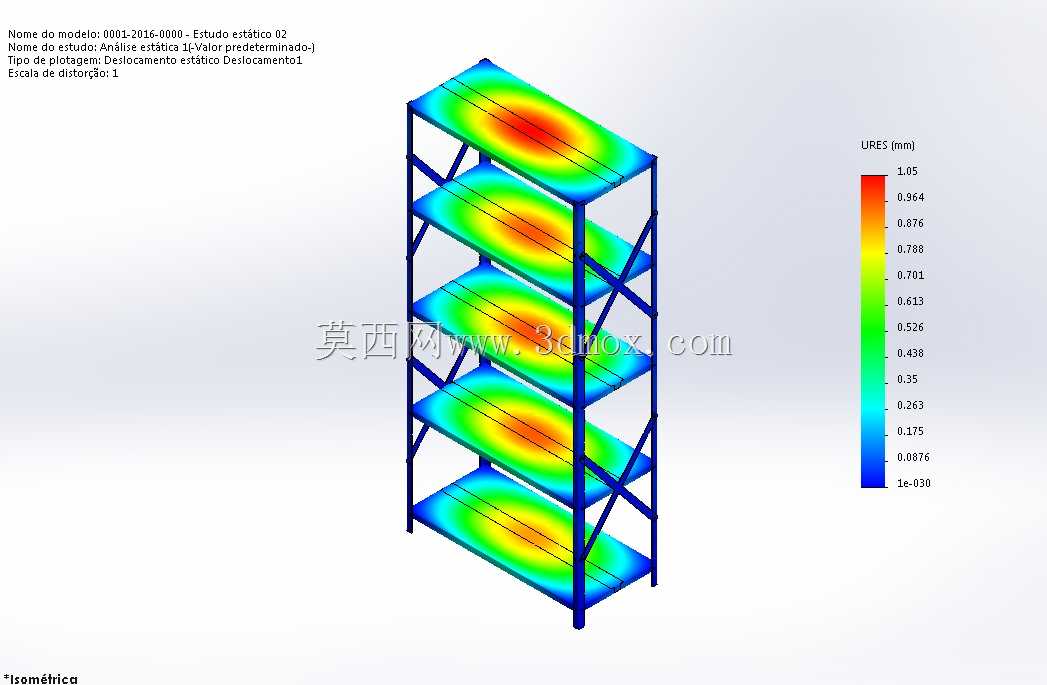

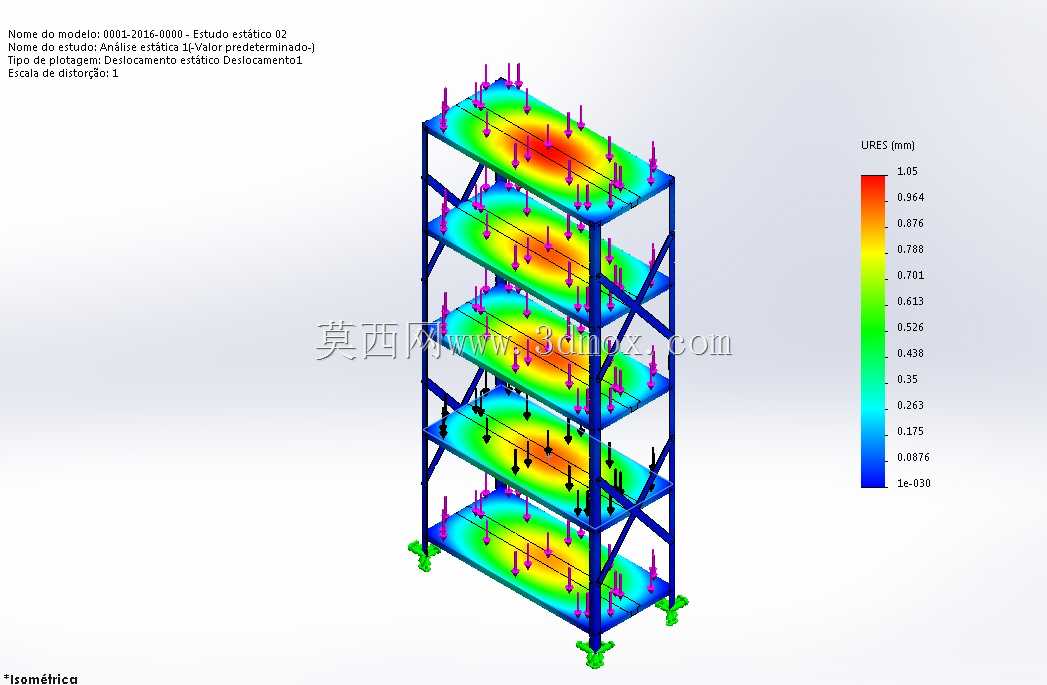

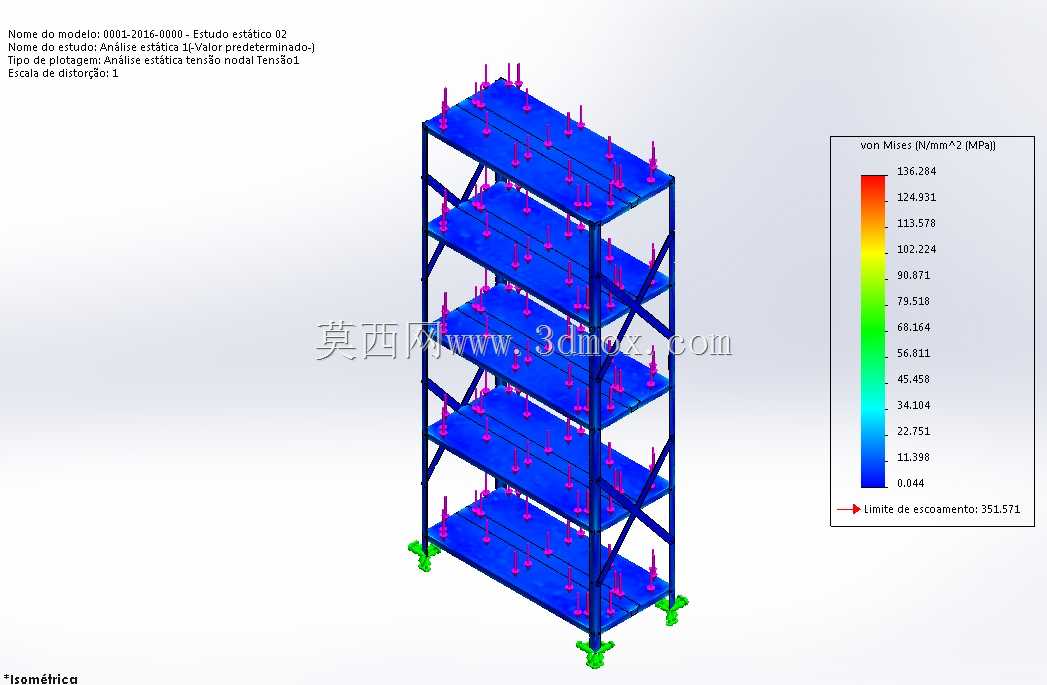

这款多层钢制置物货架，主要面向中小型仓储空间、生产车间辅料暂存区、电商货品分拣区以及门店后场备货场景设计，核心用途是实现规整化的分层物料存放，充分利用垂直空间提升单位面积的存储容量，解决零散货品、工装配件、包装物料、待分拣包裹等物品无序堆放带来的空间浪费与取放效率低下问题。在功能特性设计上，货架采用五层水平承载层板搭配竖向型钢立柱的框架结构，层板与立柱之间通过刚性连接件形成稳定的受力整体，每层可独立承载额定重量的均匀分布载荷，能够满足常规中小件货品的存放需求；框架整体做了受力优化，通过有限元仿真验证了满载状态下的结构形变与应力分布，从图中的应力云图可以看到，层板受力集中区域的形变控制在合理区间，不会出现长期满载下的层板弯折、立柱失稳问题，底部配置的可调支撑脚能够适配不平整的地面安装条件，通过调整支脚高度保证货架整体水平，避免局部受力过载引发的结构损伤。设计思路上优先兼顾结构稳定性与空间利用率，整体采用开放式无侧板设计，既减轻了货架自身重量，又能让存放的货品一目了然，方便作业人员快速识别取放目标，减少找货的时间成本；立柱与层板的连接结构兼顾了装配便捷性与结构刚性，不需要复杂的专用工具即可完成组装，后续如果有存储需求调整，也可以灵活增减层板数量、调整层间高度，适配不同高度尺寸的货品存放需求。外形尺寸方面，货架整体高度为1980mm，符合常规人工取货的高度上限，不需要借助登高设备即可完成所有层位的货品取放作业；单层置物平台的宽度为920mm、深度为420mm，这个尺寸边界既能够适配大多数标准尺寸的仓储周转箱、纸箱的摆放，单排可放置多个常规尺寸的货品包装盒，又不会因为深度过大导致内层货品难以取放；整体占地投影面积极小，能够灵活布置在仓储通道侧边、车间立柱间隙、仓库墙角等零散闲置空间，不需要占用大面积的连续场地，对于空间紧张的中小仓储场景适配性极强。在实际使用中，这款货架可以根据存放场景的需求搭配层板防滑垫、侧边挡条等附属配件，避免圆形、易滚动的货品从层板侧边滑落，也可以搭配标识牌实现不同品类货品的分区存放，进一步提升仓储管理的规整度。
