双输出轴万向节卡片传送传动装置

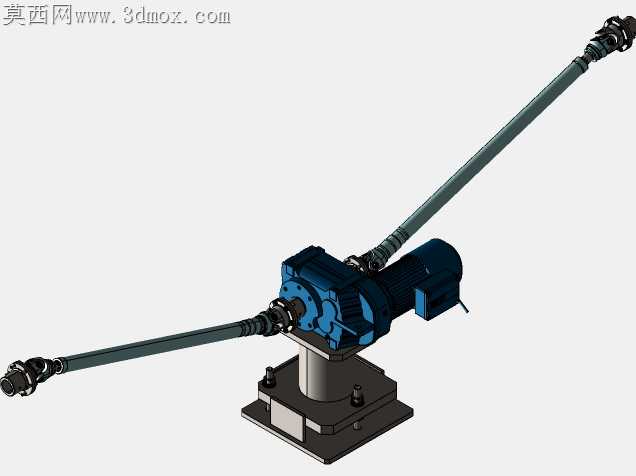

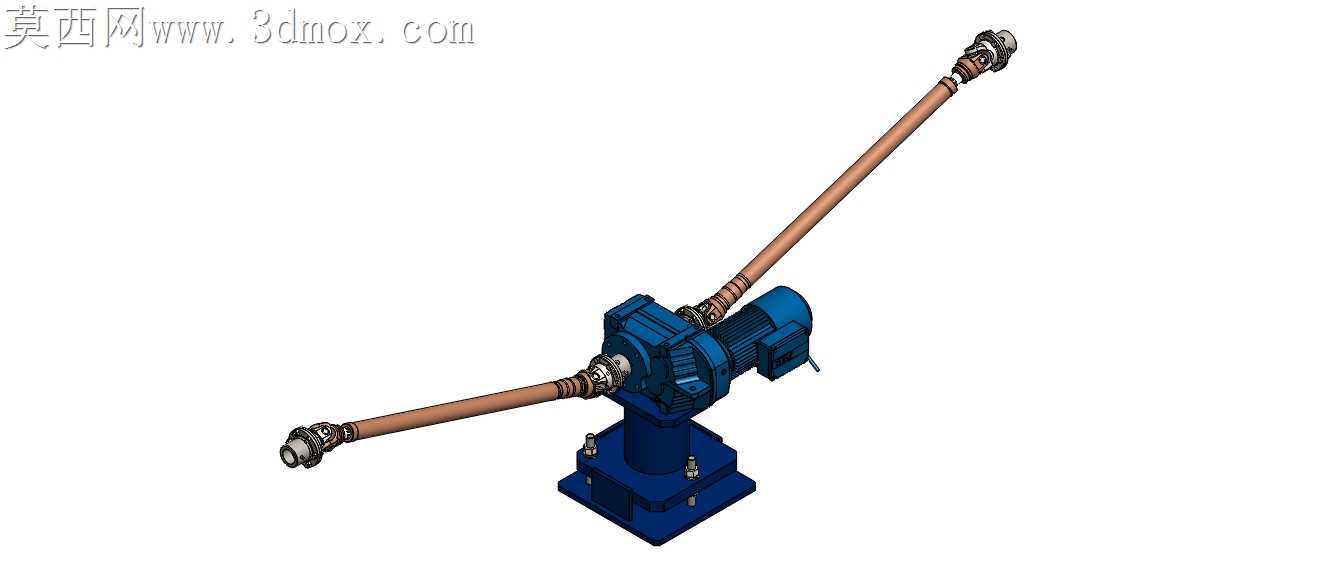

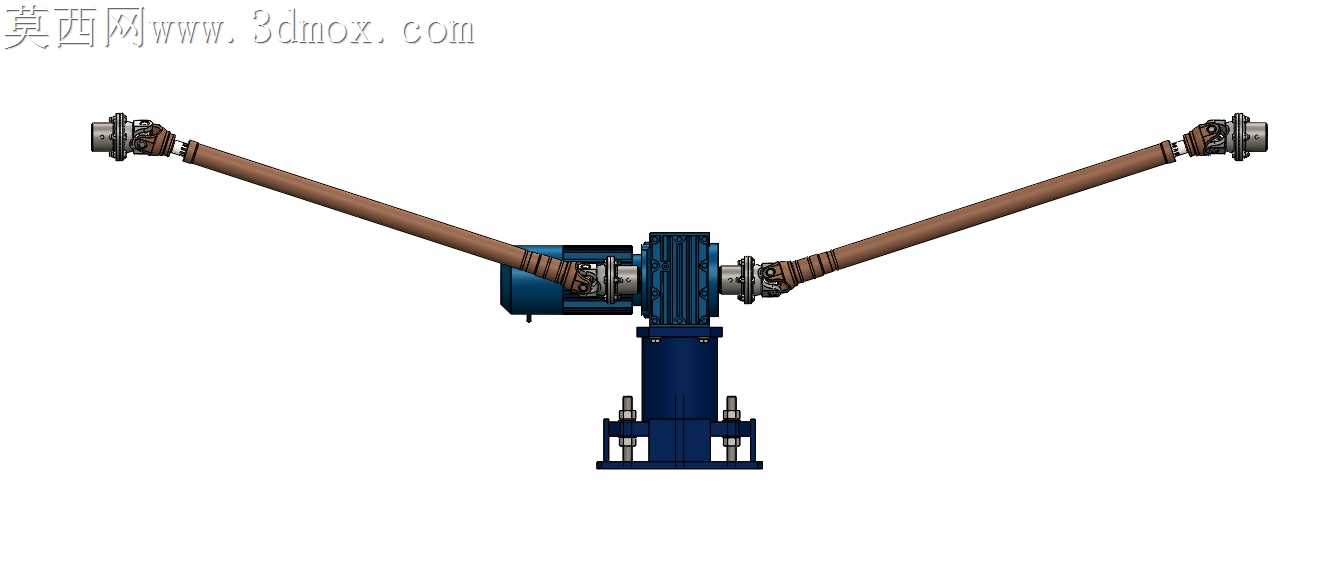

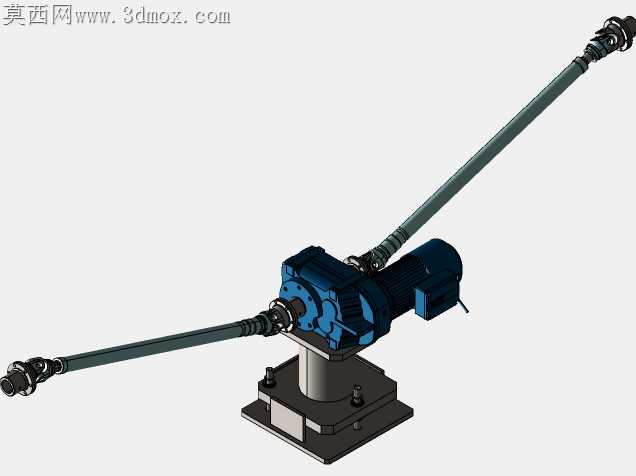

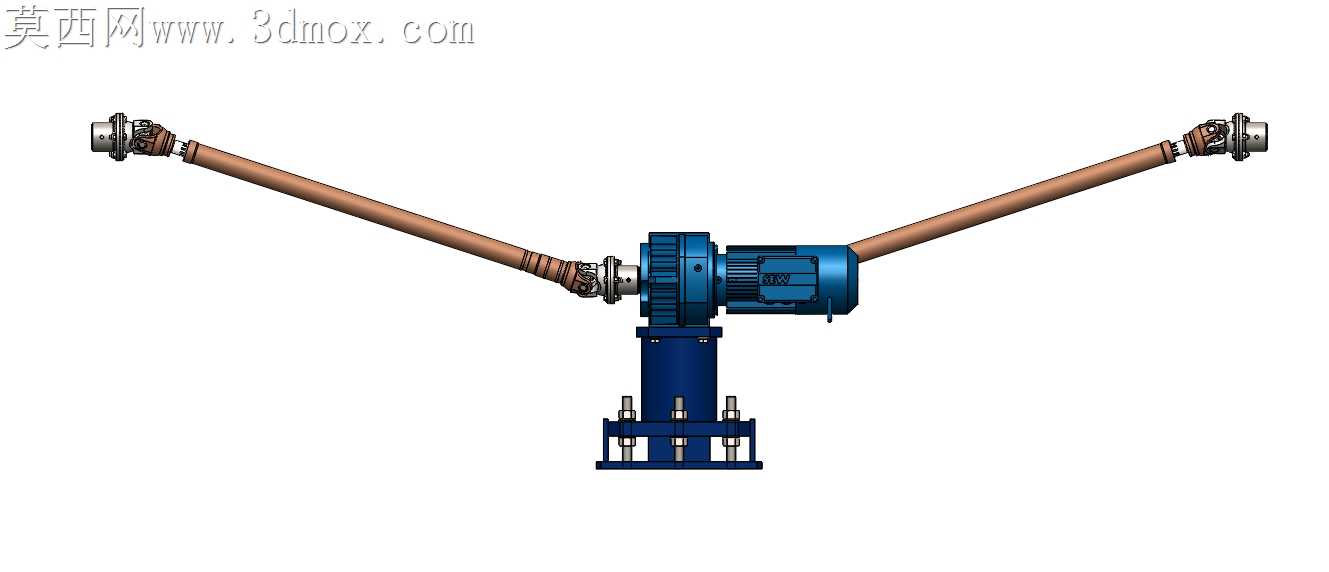

现场输送线的动力传输段最容易出问题的就是变角度动力接驳，普通刚性联轴器一旦遇到机架焊接变形、安装面平面度超差，运转几百小时就会出现轴颈磨损、键槽崩裂的故障，这套双输出万向节传动结构恰恰是针对这类工况做的适配优化。中间立式安装的基座没有采用常见的薄钢板折弯焊接件，而是用整段铸钢件加工出安装止口，底部四个地脚螺栓孔预留了0.8mm的间隙调整量，就算现场安装基面有2°以内的倾斜，也能通过垫片调整找正，不会给输入轴带来额外的径向载荷。两侧伸出的万向节传动轴没有做等长设计，是根据现场两个输送工位的高度差、水平偏移量单独匹配的轴长，花键啮合段预留了15mm的伸缩余量，皮带张紧调整、长期运转后的轴系窜动都能被这个余量吸收，不会出现传动轴顶死或者脱开的问题。和减速机输出端连接的法兰盘做了卸荷槽设计，螺栓锁紧时的压紧力不会直接作用在轴承外圈上，避免轴承预紧力异常升高导致的发热抱死。两万向节的十字轴部位特意留了注油通道的安装位，日常维护不用拆解整个传动组，就能直接加注润滑脂，适配工厂连续三班倒的运维节奏。轴表面的包裹层没有做光滑亮面处理，而是模拟了现场使用后缠绕防滑皮带的粗糙质感，和卡片接触的摩擦力刚好能带动薄卡片平稳输送，不会出现打滑丢转或者卡片刮伤的问题。输出端的连接头做了快拆结构，更换不同规格的输送卡爪时不用拔下整个传动轴，松开侧面的紧定螺钉就能直接替换端头，换型时间能压缩到十分钟以内。立式减速机的安装面和基座之间加了0.5mm厚的紫铜减震垫，能吸收电机启动瞬间的冲击震动，避免震动传递到输送机架上导致卡片移位。整个传动组的重心完全落在基座安装面的中心范围内，就算高速运转也不会出现偏载晃动，不用额外加辅助支撑块就能直接固定在输送线架体上，减少现场安装的加工工作量。
