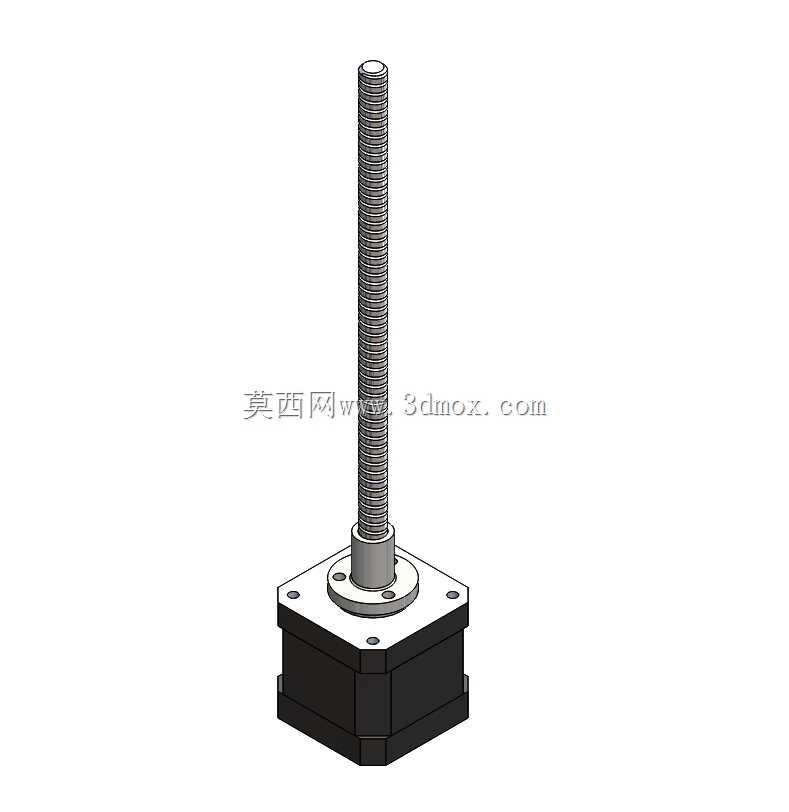

带T型丝杆直线传动步进电机结构

这款集成T型丝杆的步进电机，是将旋转运动直接转化为直线往复运动的一体化执行元件，省去了额外搭配丝杆联轴器、丝杆支撑座的冗余装配环节，大幅缩减了传动机构的整体占用空间，在紧凑安装场景下具备极强的适配优势。从应用场景来看，该结构可覆盖桌面级3D打印机的Z轴升降传动，实现打印平台的精准位移与层厚控制；在小型数控雕刻设备中可承担进给轴的直线驱动，保障刀具走刀的位移精度；在桌面级协作机械臂的关节直线调节模块、医疗微量注射泵的药液推送机构、小型自动化分拣设备的拨料直线驱动单元中，都能凭借稳定的传动表现满足使用需求。从功能特性来看，一体化的集成设计从根源上消除了电机输出轴与丝杆同轴度偏差带来的传动卡顿、磨损过快问题，T型丝杆具备自锁特性，当电机停止通电时，丝杆轴不会因轴向负载出现自行滑移，无需额外加装抱闸机构即可实现位置保持，尤其适合垂直安装的升降类传动场景，可避免负载下坠引发的设备故障或安全隐患。从设计思路来看，电机本体采用方形机座结构，四个角位预留标准安装通孔，可直接通过螺栓固定在设备安装面板上，无需额外定制转接法兰；丝杆与电机转子采用同轴直连设计，传动间隙控制在极小范围内，可实现微米级的直线进给精度，适配对位移分辨率要求较高的微调场景；机座表面做了散热筋结构优化，长时间连续运行时可快速导出绕组产生的热量，避免温升过高导致的扭矩衰减问题。从安装边界来看，方形机座的安装孔位遵循标准步进电机的安装尺寸规范，可直接替换同规格的常规旋转步进电机，丝杆的有效行程可根据实际设备的运动需求做适配调整，丝杆端部可根据负载连接需求加工出平面、螺纹孔等连接结构，方便直接对接负载工装，无需额外加装转换接头，整体装配流程简单，后期维护更换成本较低，在小型自动化设备的直线传动方案中具备极高的性价比。
