N20微型金属齿轮减速马达结构设计

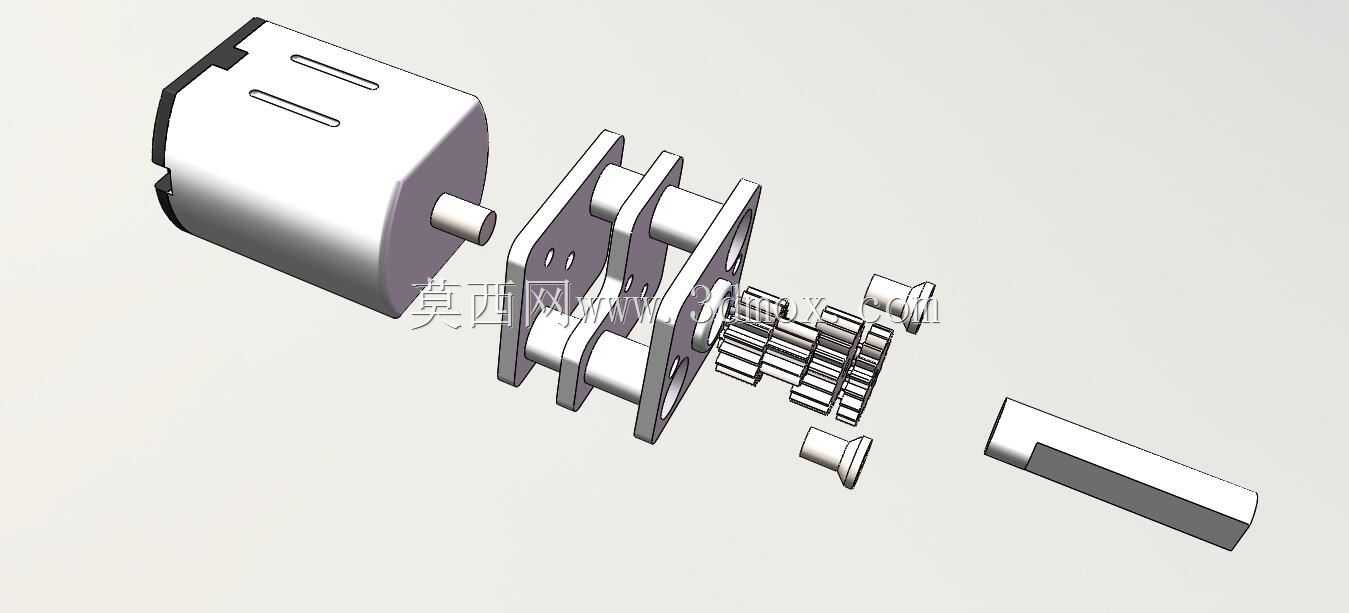

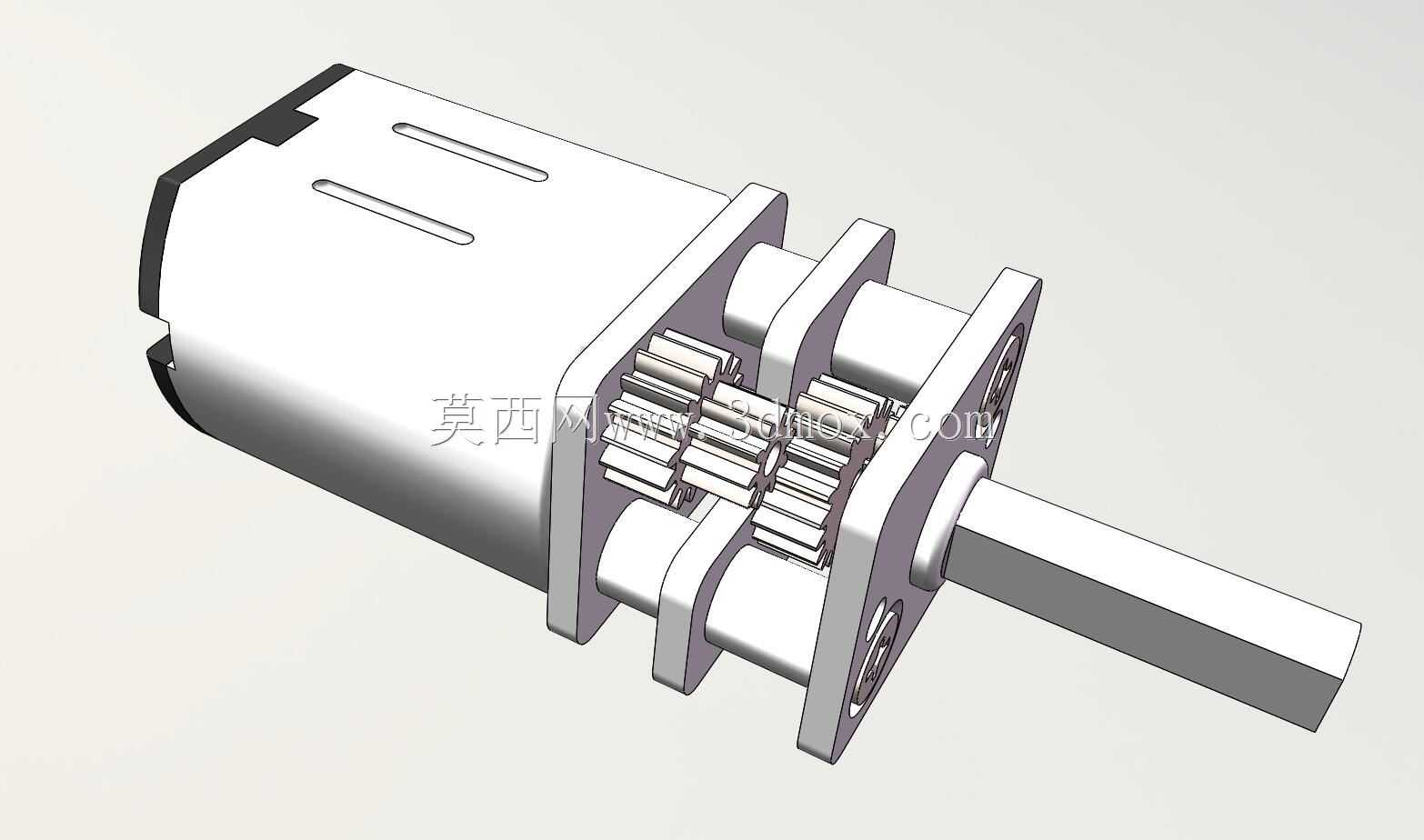

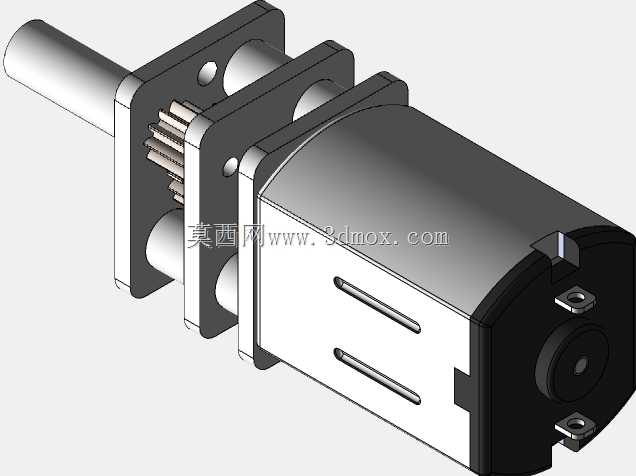

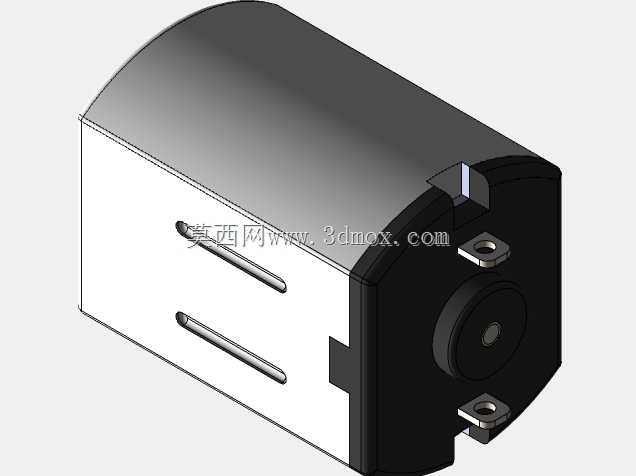

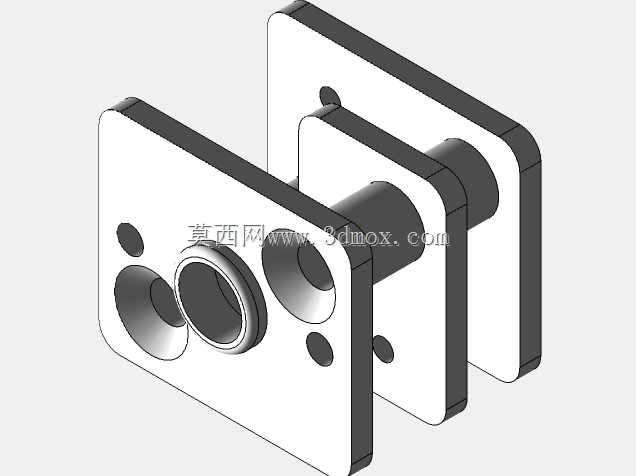

这款微型减速驱动部件，是面向小型轻量化动力需求场景开发的集成式传动组件，核心将直流驱动单元与多级金属齿轮减速结构整合为一体，在极小的安装空间内实现低转速大扭矩的动力输出，完美适配各类对安装体积、动力密度有严苛要求的小型机电产品。从实际应用场景来看，这类减速马达广泛覆盖小型智能机器人的行走驱动、桌面级智能门锁的锁舌传动、微型云台的角度调节、小型电动玩具的动力输出、精密医疗采样设备的微量进给、家用小型美容仪的动作驱动等场景，这类场景普遍没有大空间容纳分体式的电机与减速结构，同时对传动的平稳性、输出扭矩的稳定性有较高要求，传统的直驱电机转速过高、扭矩不足，无法直接匹配负载需求，而集成式的微型减速马达刚好填补了这一应用空白。从产品功能特性来看，该部件采用全金属齿轮组作为减速传动结构，相比同尺寸的塑胶齿轮减速结构，金属齿轮具备更高的承载能力，抗冲击性能更强，长期运行下的齿形磨损量更小，传动精度保持性更好，能够在频繁正反转、瞬时过载的工况下保持稳定的动力传递；驱动单元与减速箱采用同轴式布局，输出轴与电机主轴处于同一直线，进一步压缩了整体的径向安装尺寸，让部件可以嵌入到狭窄的安装空间内。从设计思路层面，这款产品采用模块化集成设计思路，将电机壳体作为减速箱的安装基准，减速箱的端板直接与电机端盖定位连接，省去了额外的连接转接结构，既减少了整体零件数量，也保证了传动齿轮的同轴度精度，降低了传动过程中的齿轮啮合噪音；齿轮组采用多级直齿行星传动排布，每一级齿轮的模数、齿宽都经过匹配计算，在有限的径向空间内最大化提升减速比，同时保证每一级齿轮的受力均匀，避免局部应力集中导致的断齿、过度磨损问题；输出轴采用扁位结构设计，与负载连接件装配时可以通过扁位传递扭矩，避免光轴配合下的打滑问题，提升传动的可靠性。从外形尺寸与安装边界来看，该部件整体为圆柱电机段加方形减速箱端的组合结构，电机段为标准小直径圆柱壳体，减速箱端为带安装孔的方形法兰结构，安装时可以通过法兰上的两个定位孔实现快速固定，安装孔的位置、输出轴的伸出长度、轴径都匹配小型机电产品的通用安装规范，不需要额外定制转接件即可直接装配使用；整体轴向长度控制在极小范围内，不会占用过多的设备内部纵深空间，输出轴的轴向窜动、径向跳动都经过结构约束，保证带负载运行时的传动平稳性，不会出现输出端晃动导致的负载动作偏差。
