开放式芝麻挑战赛初步设计方案（概念1）1

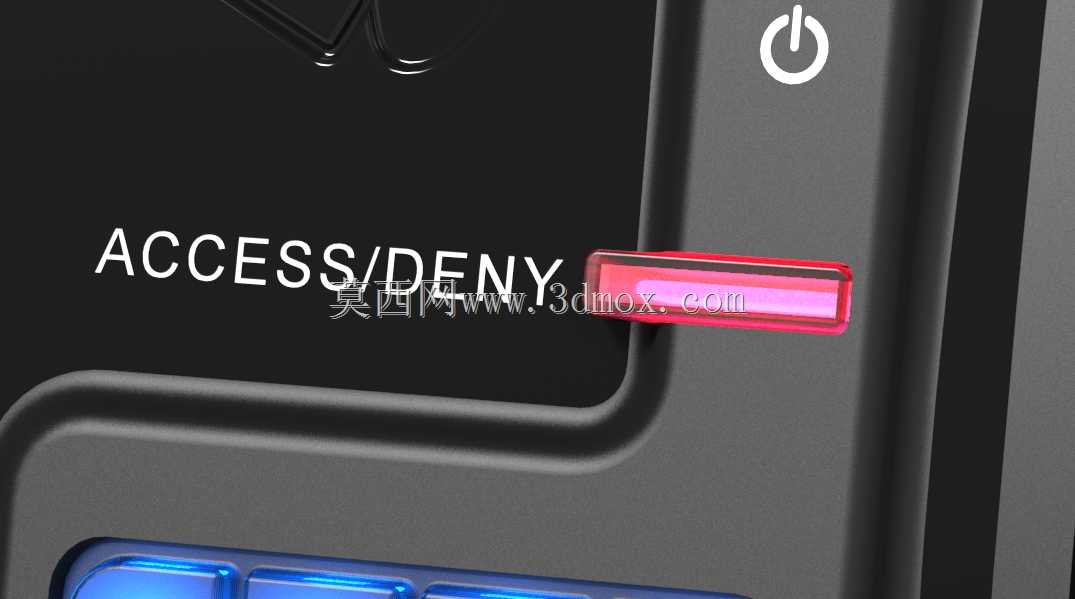

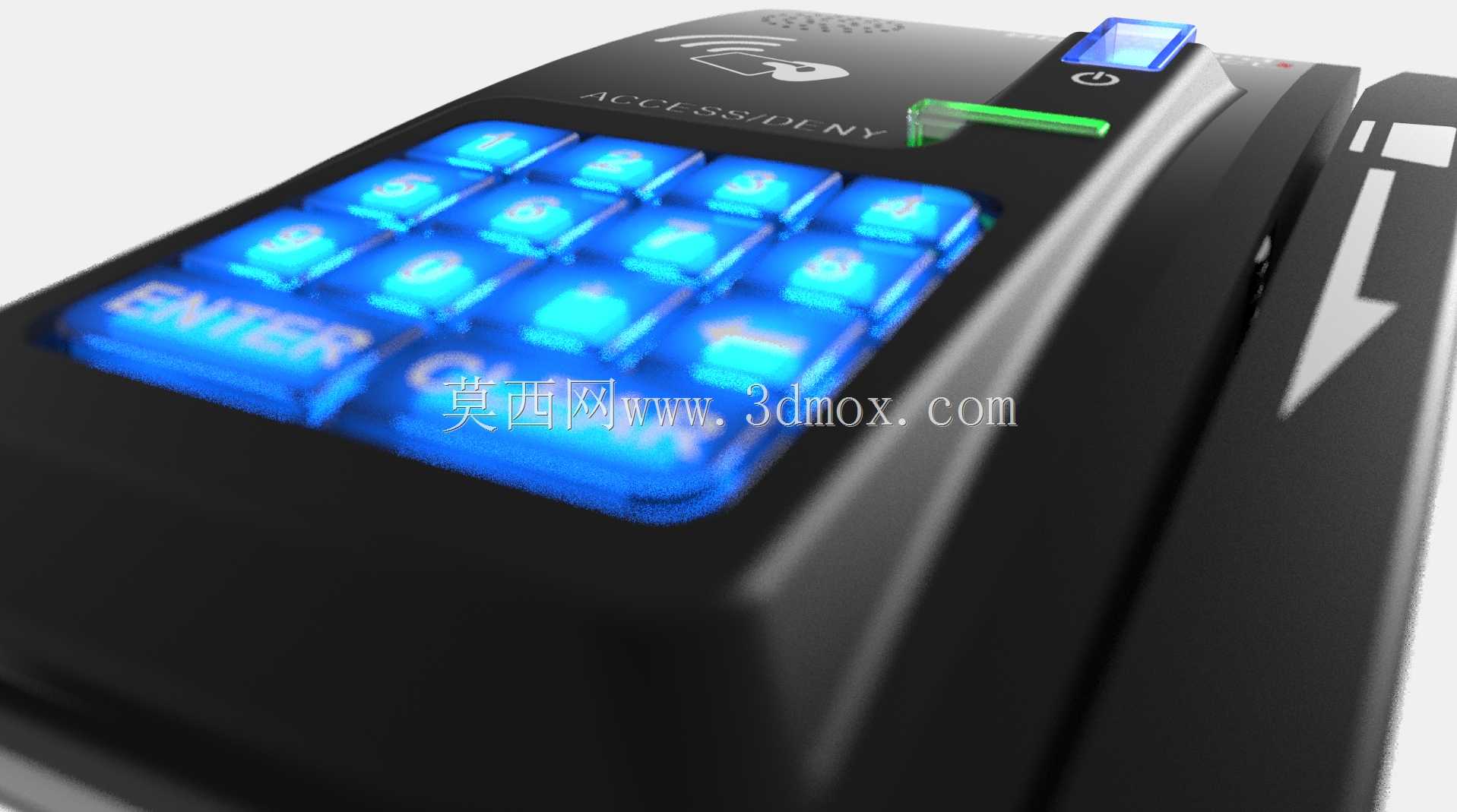

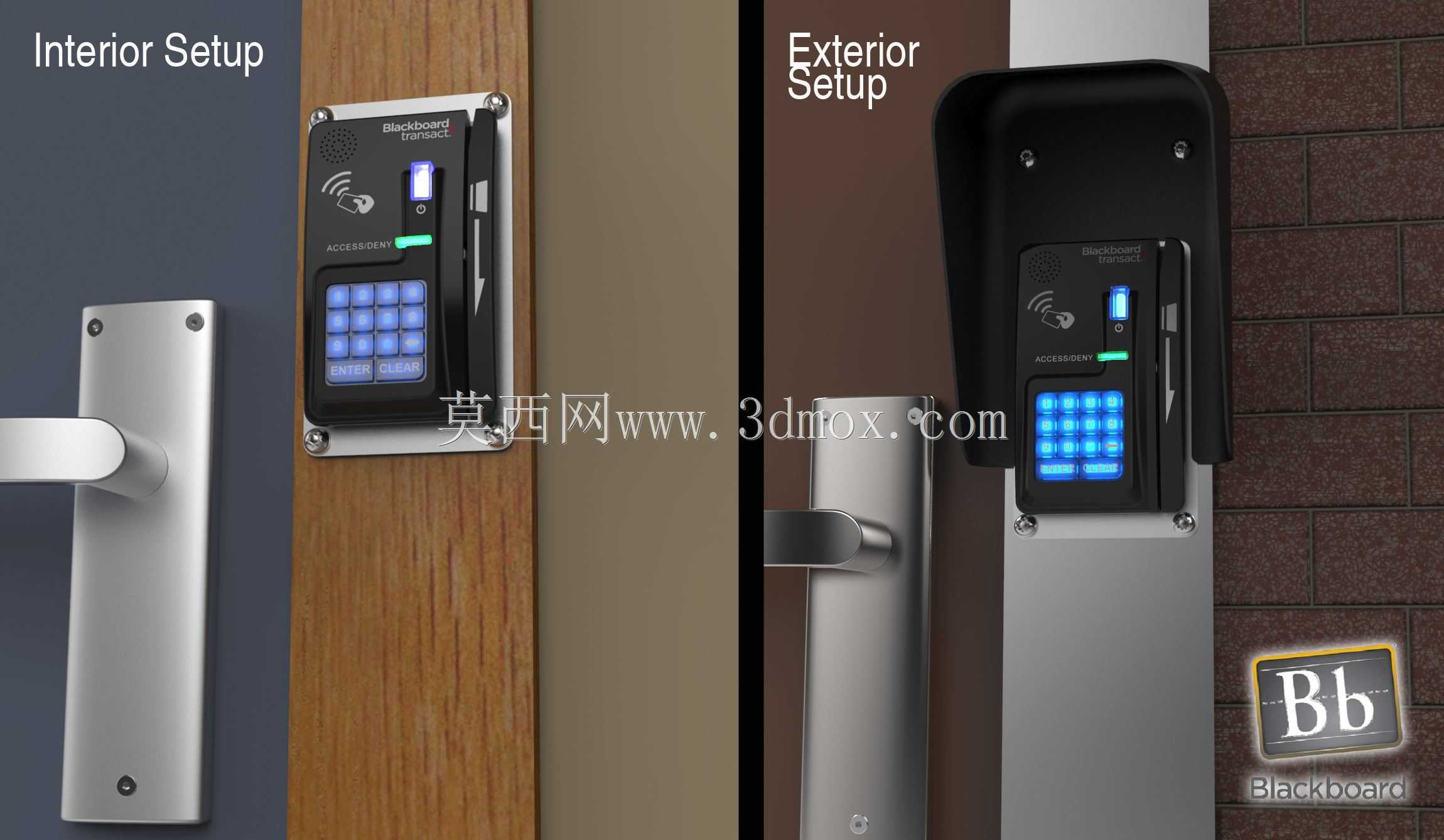

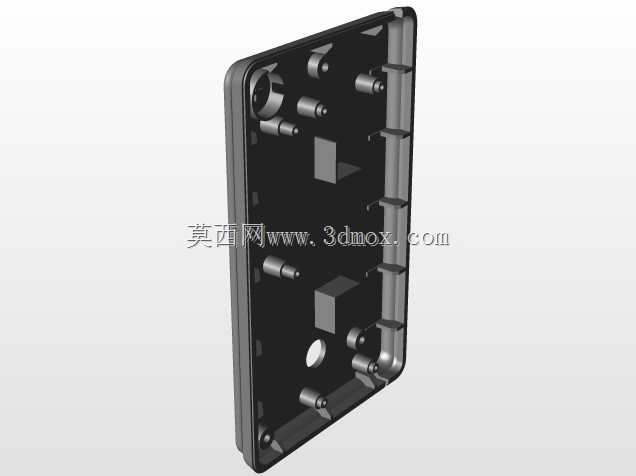

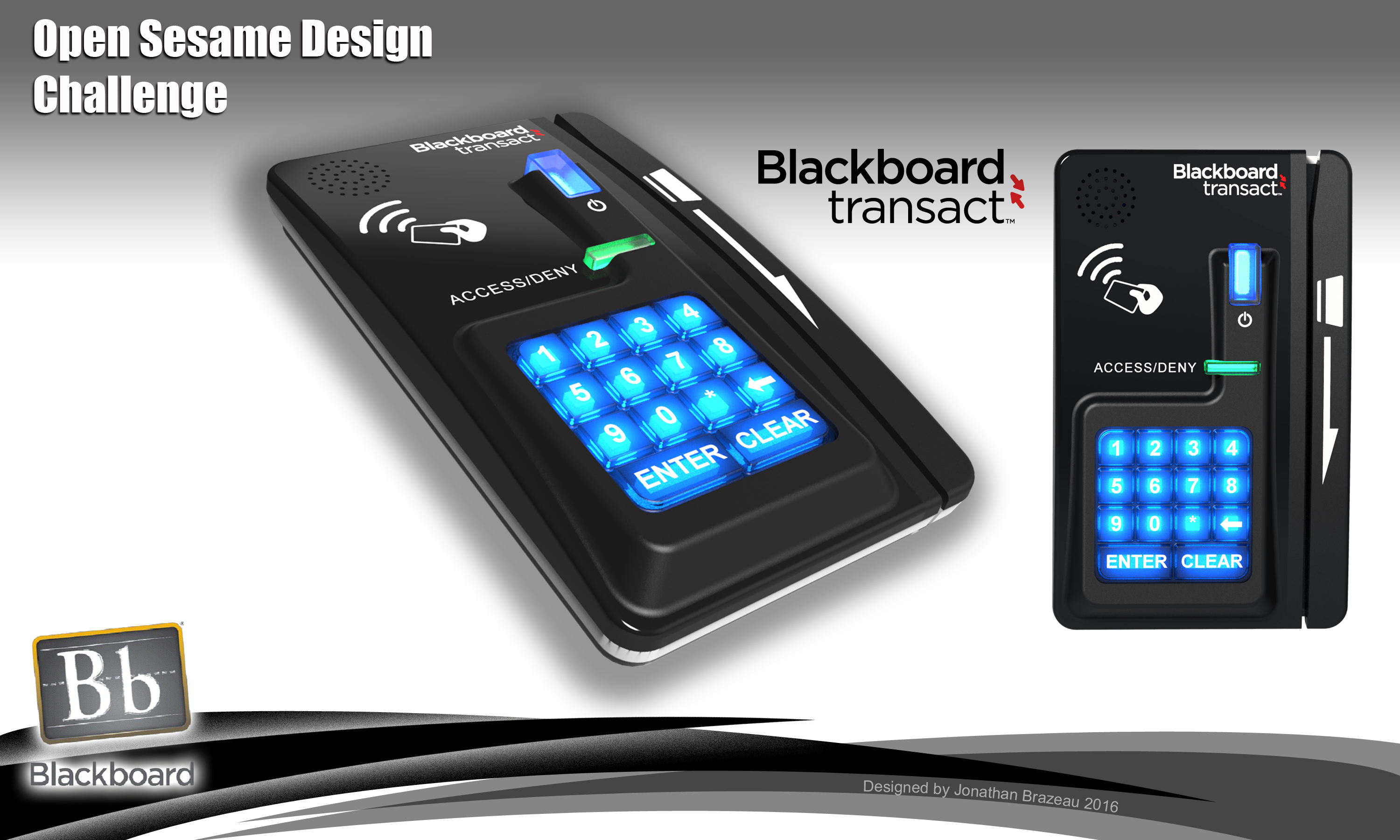

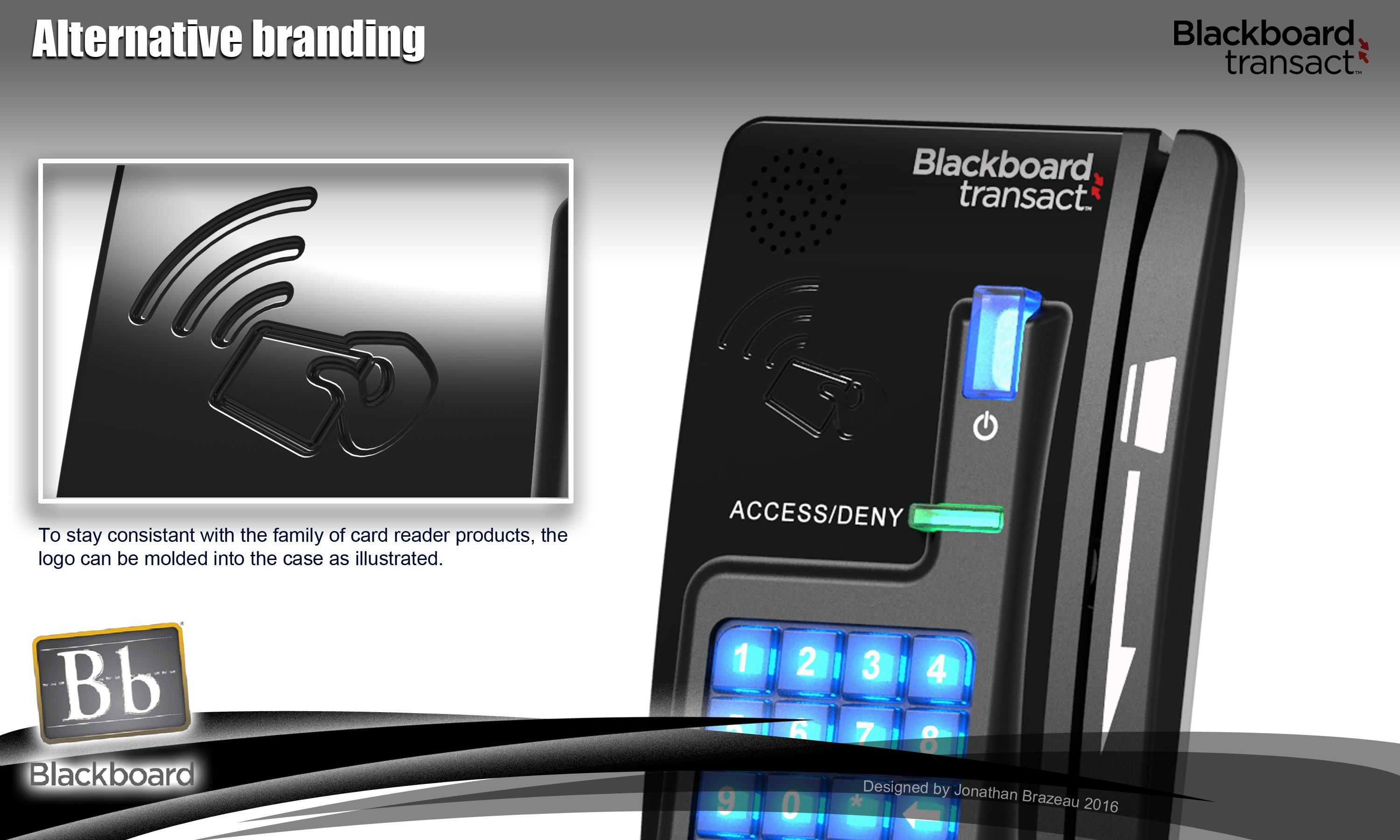

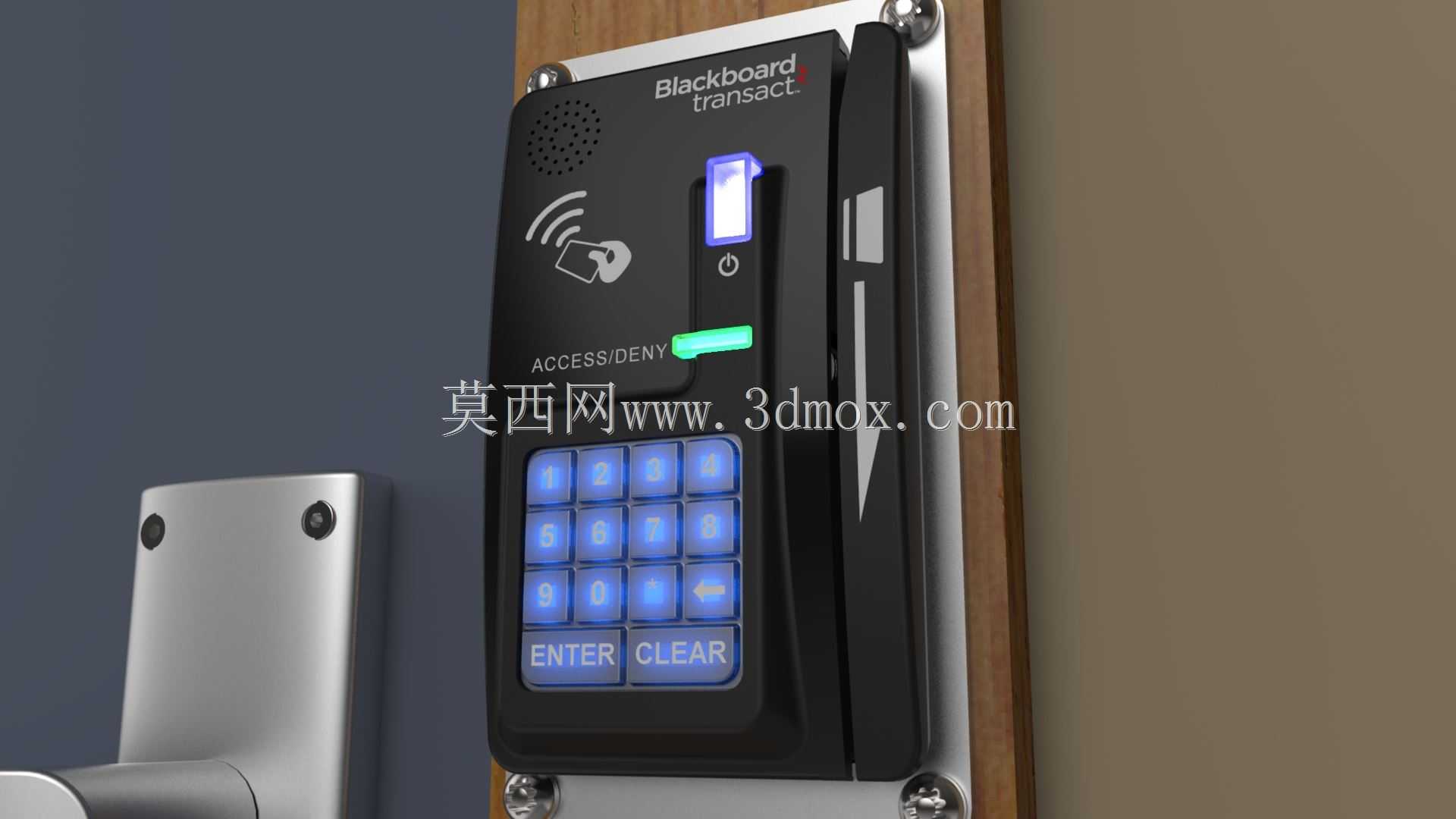

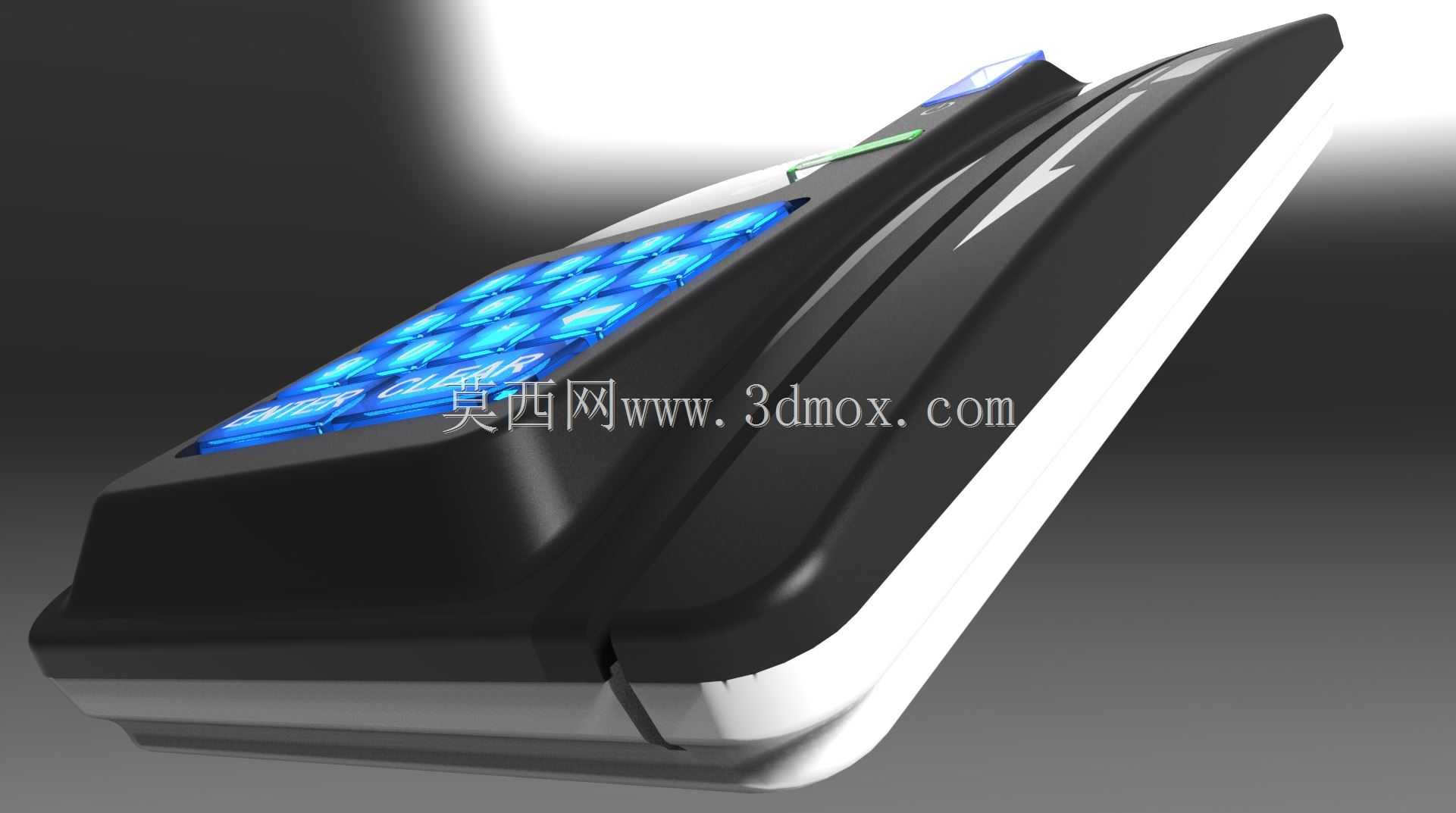

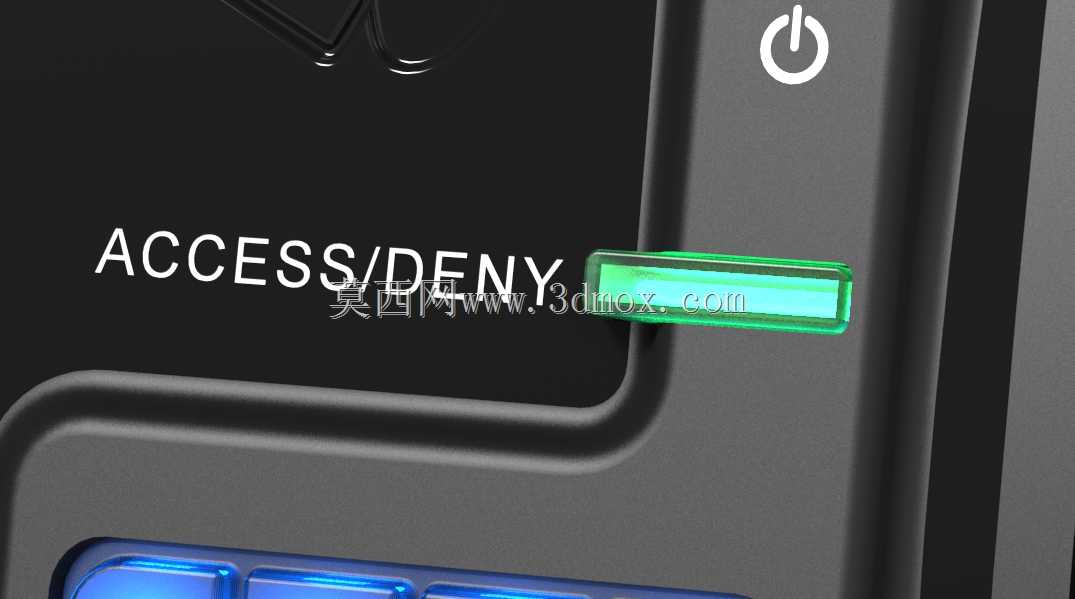

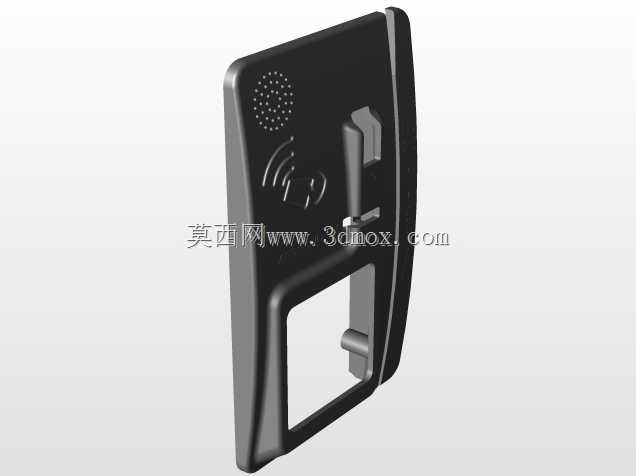

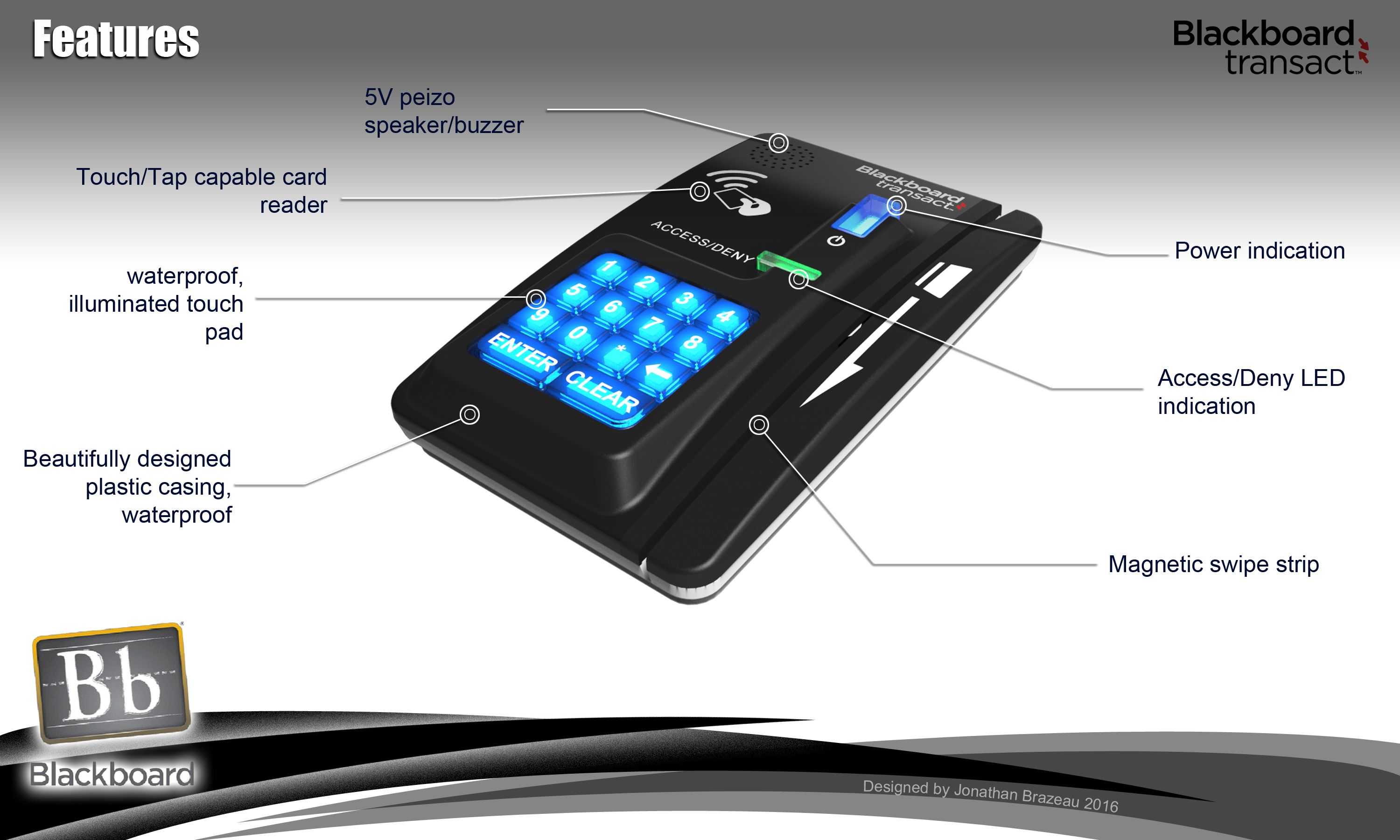

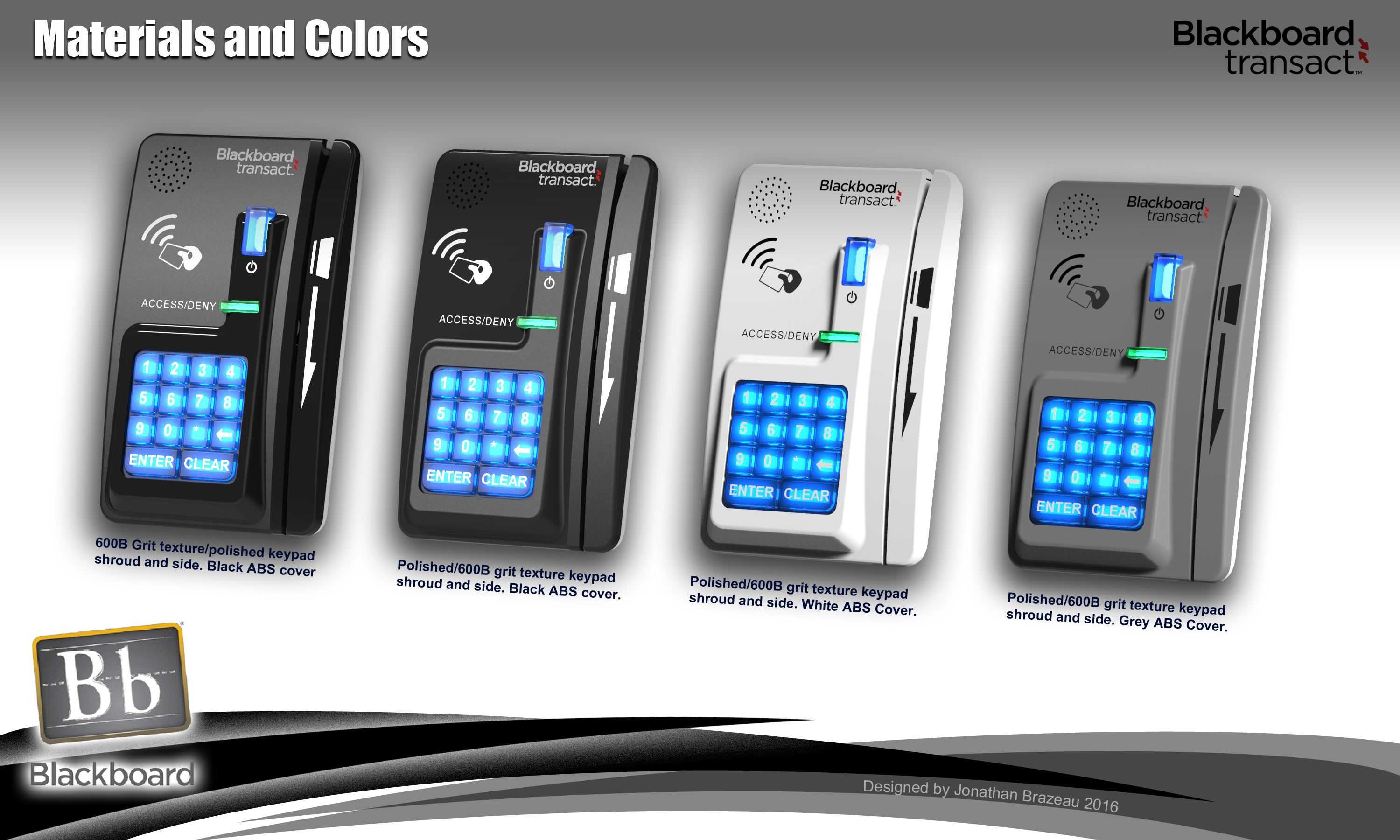

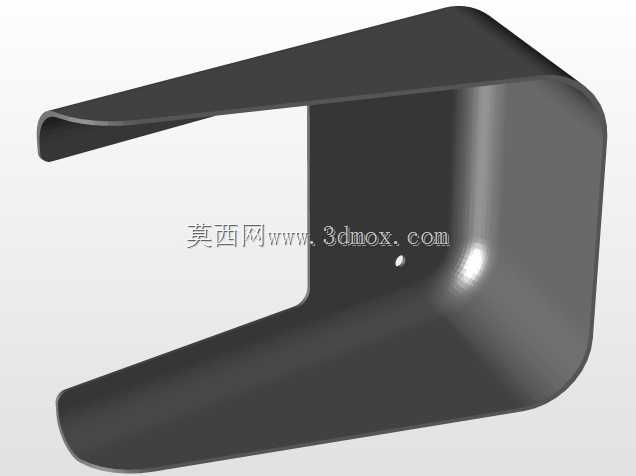

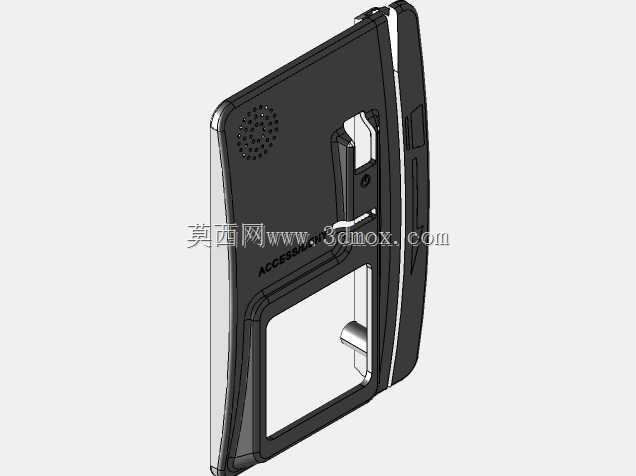

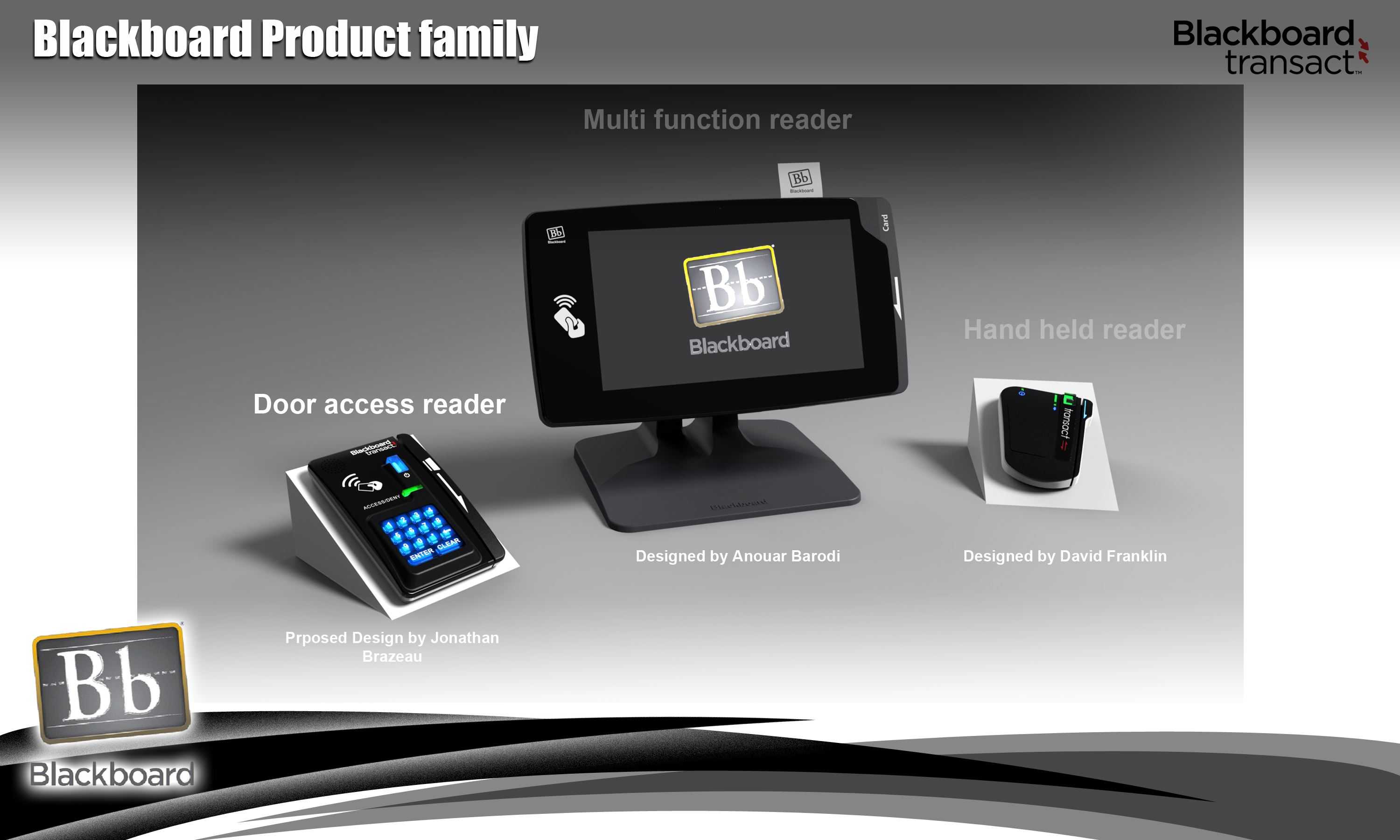

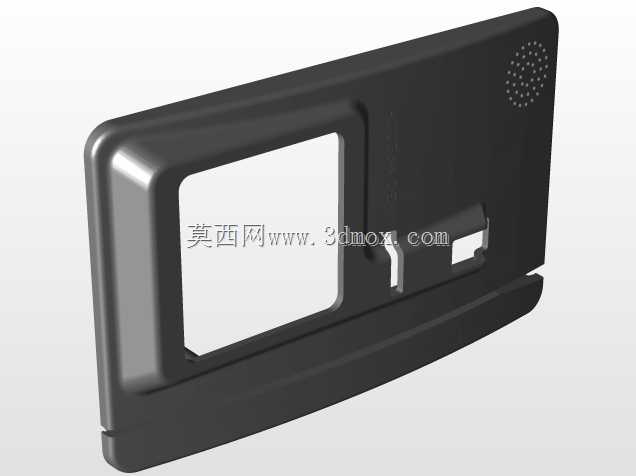

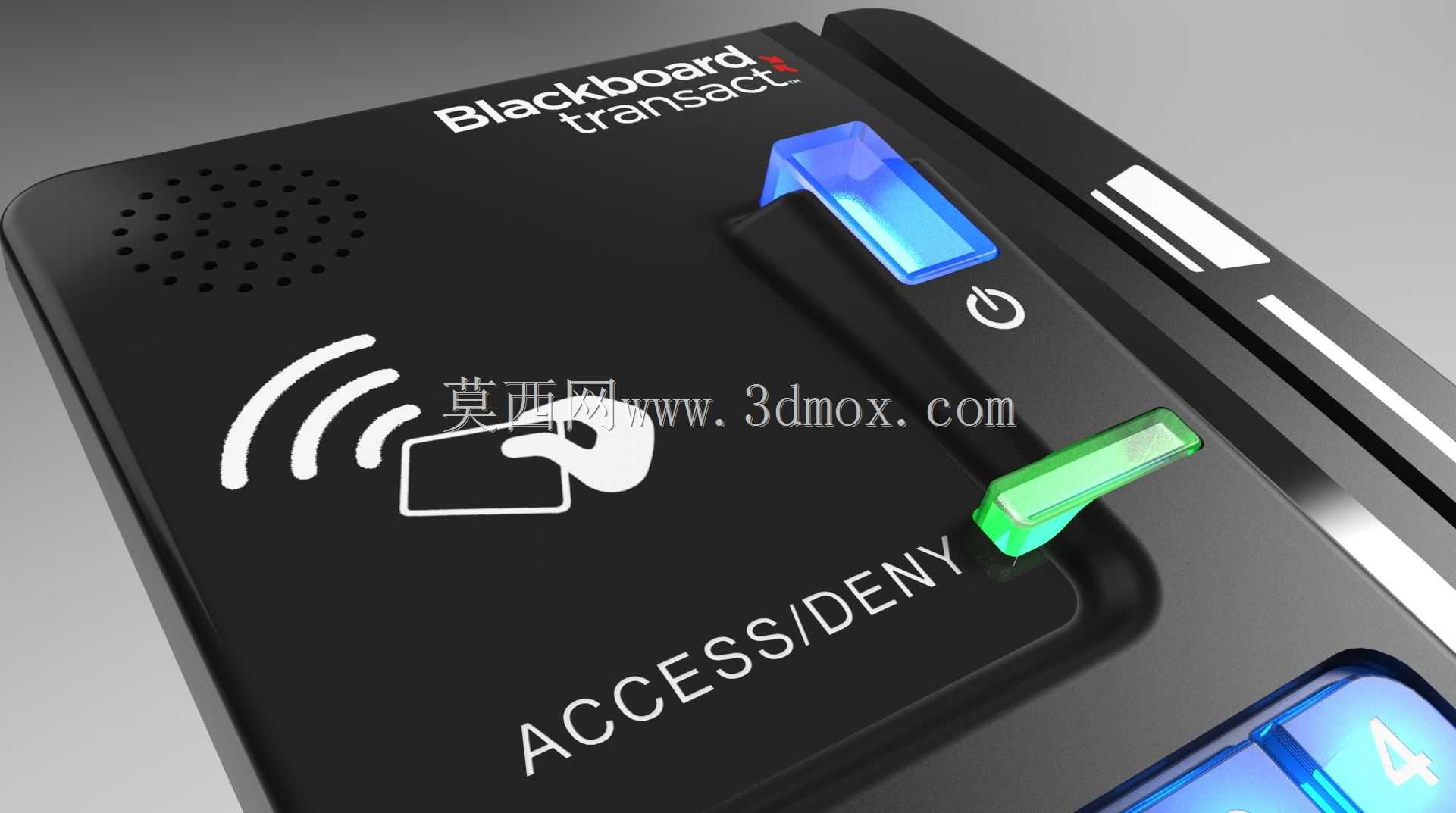

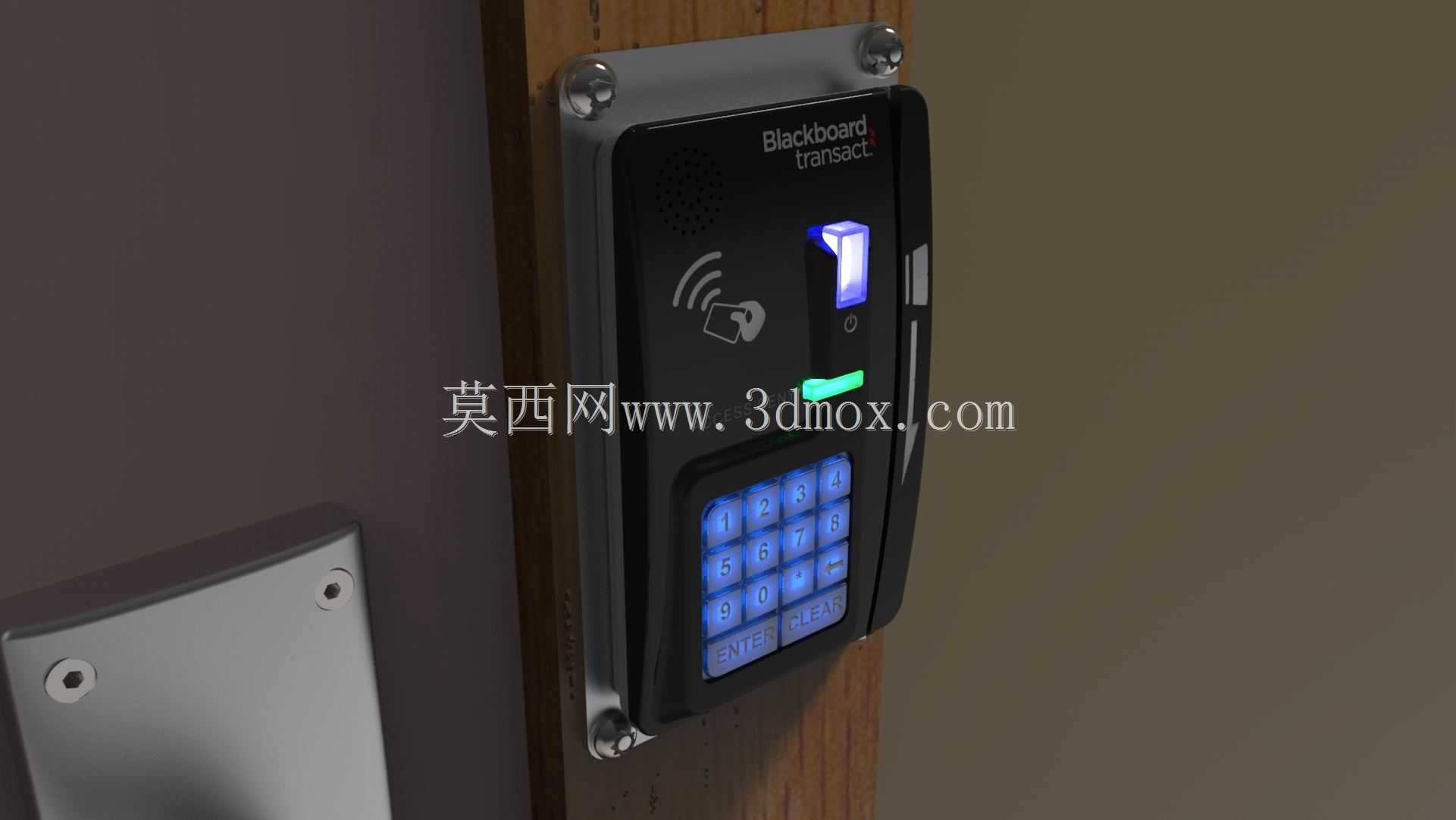

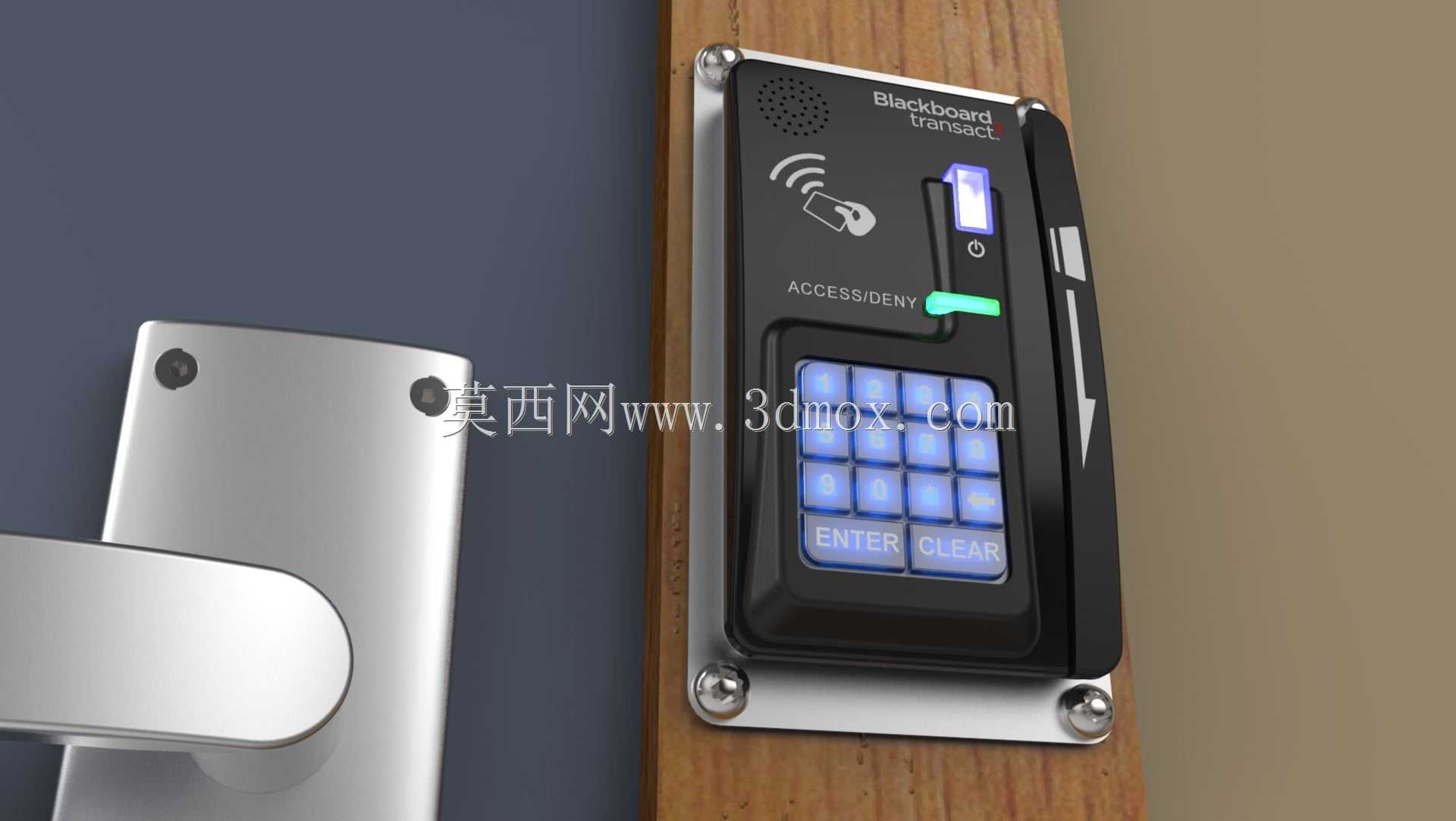

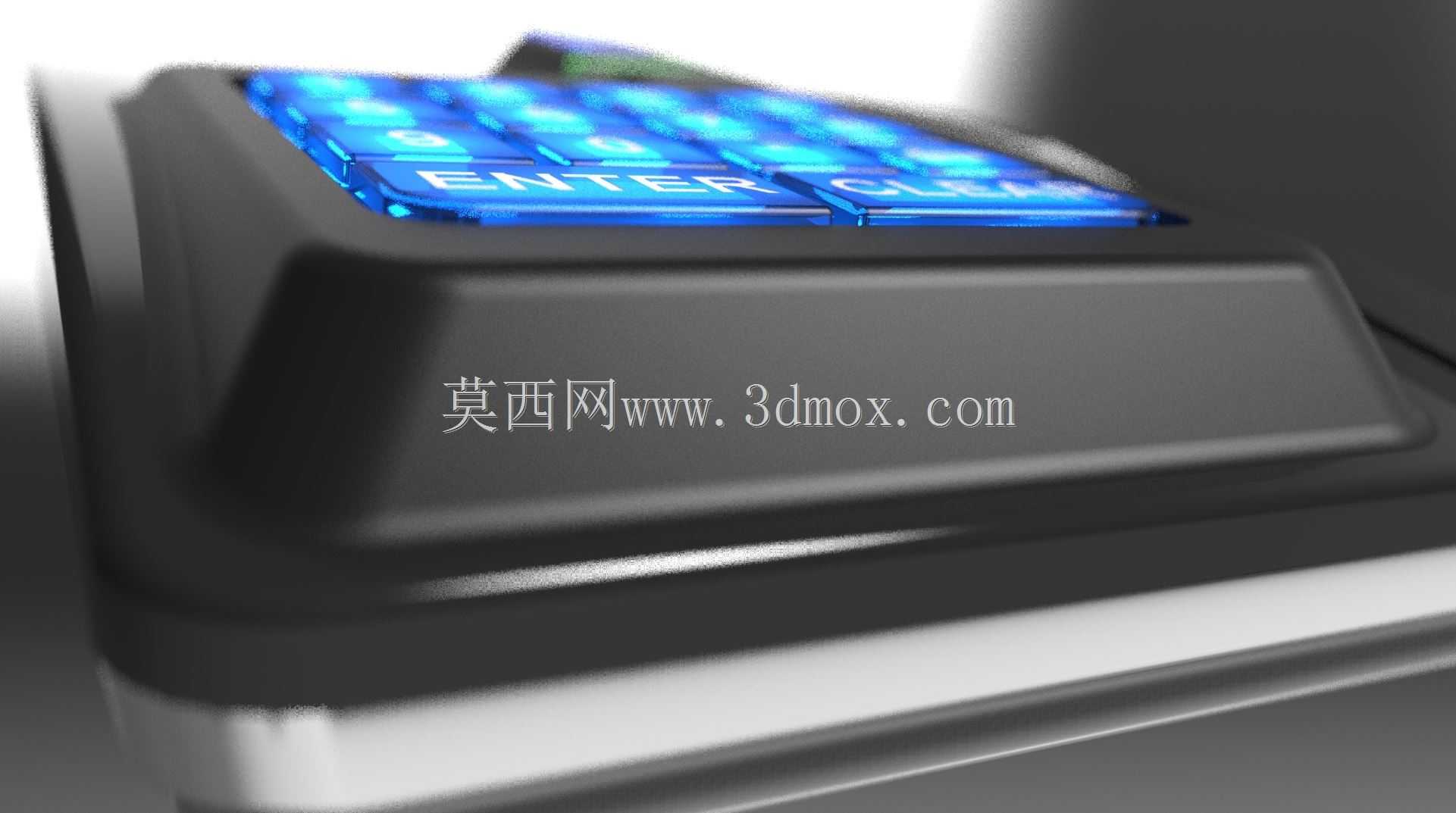

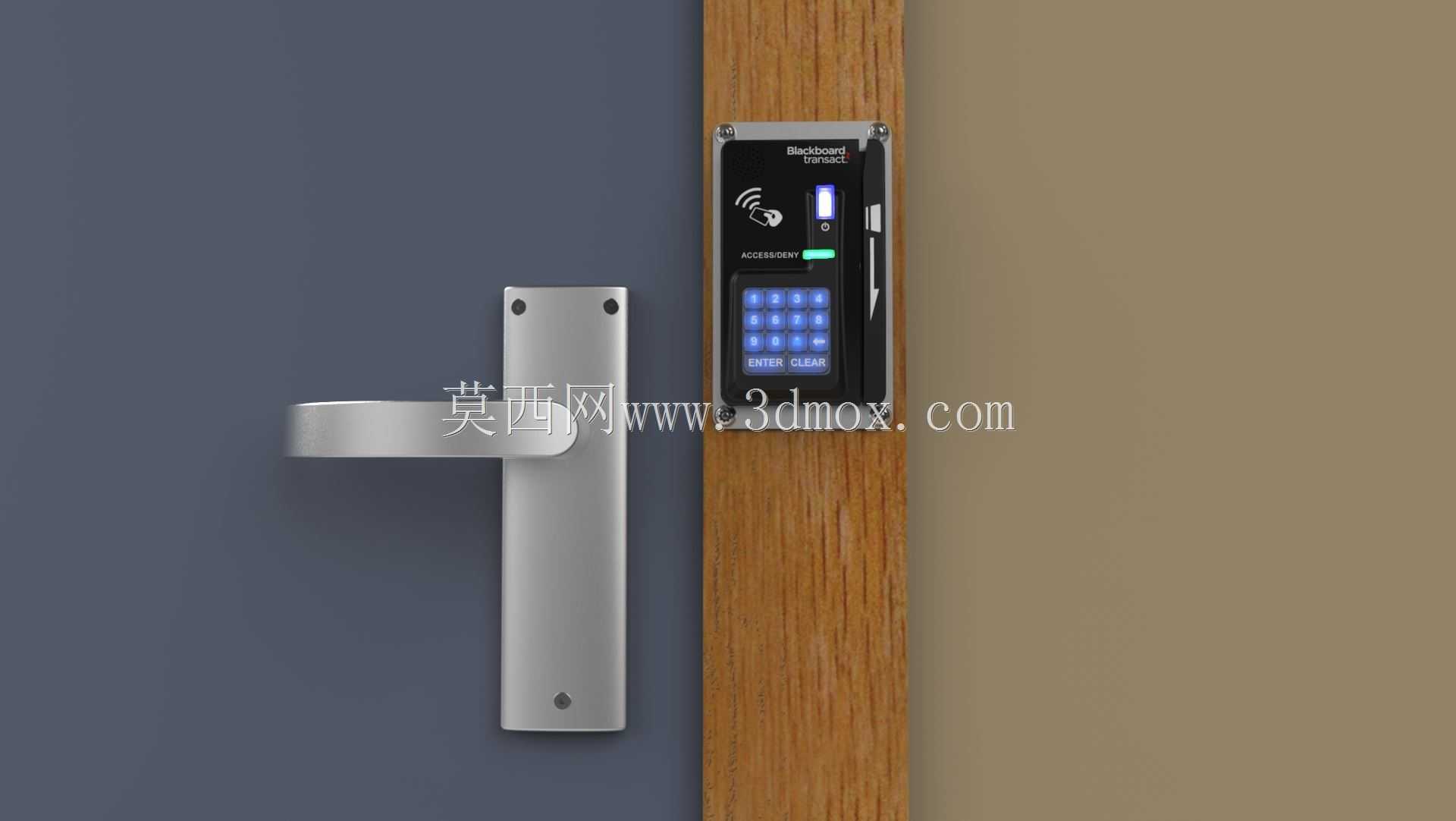

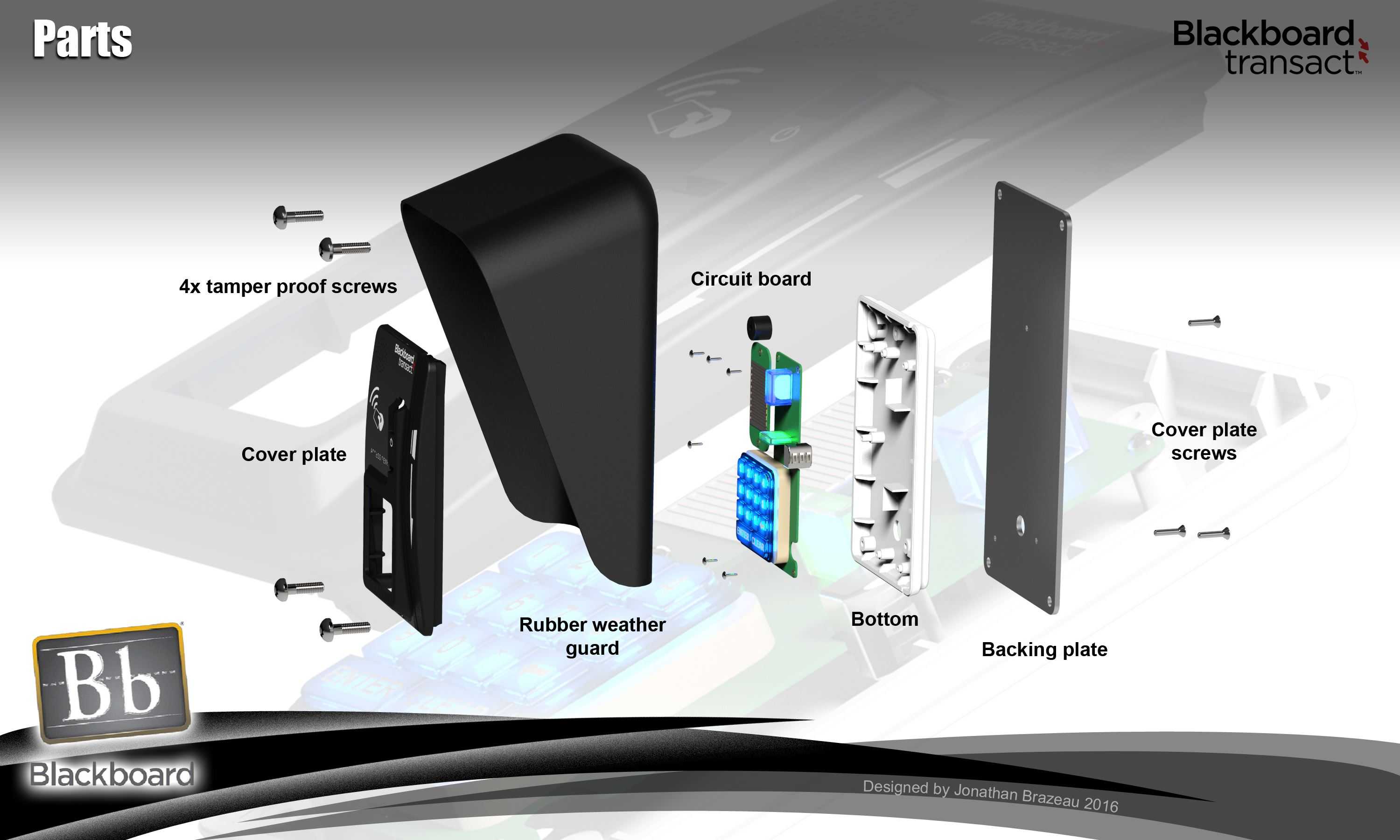

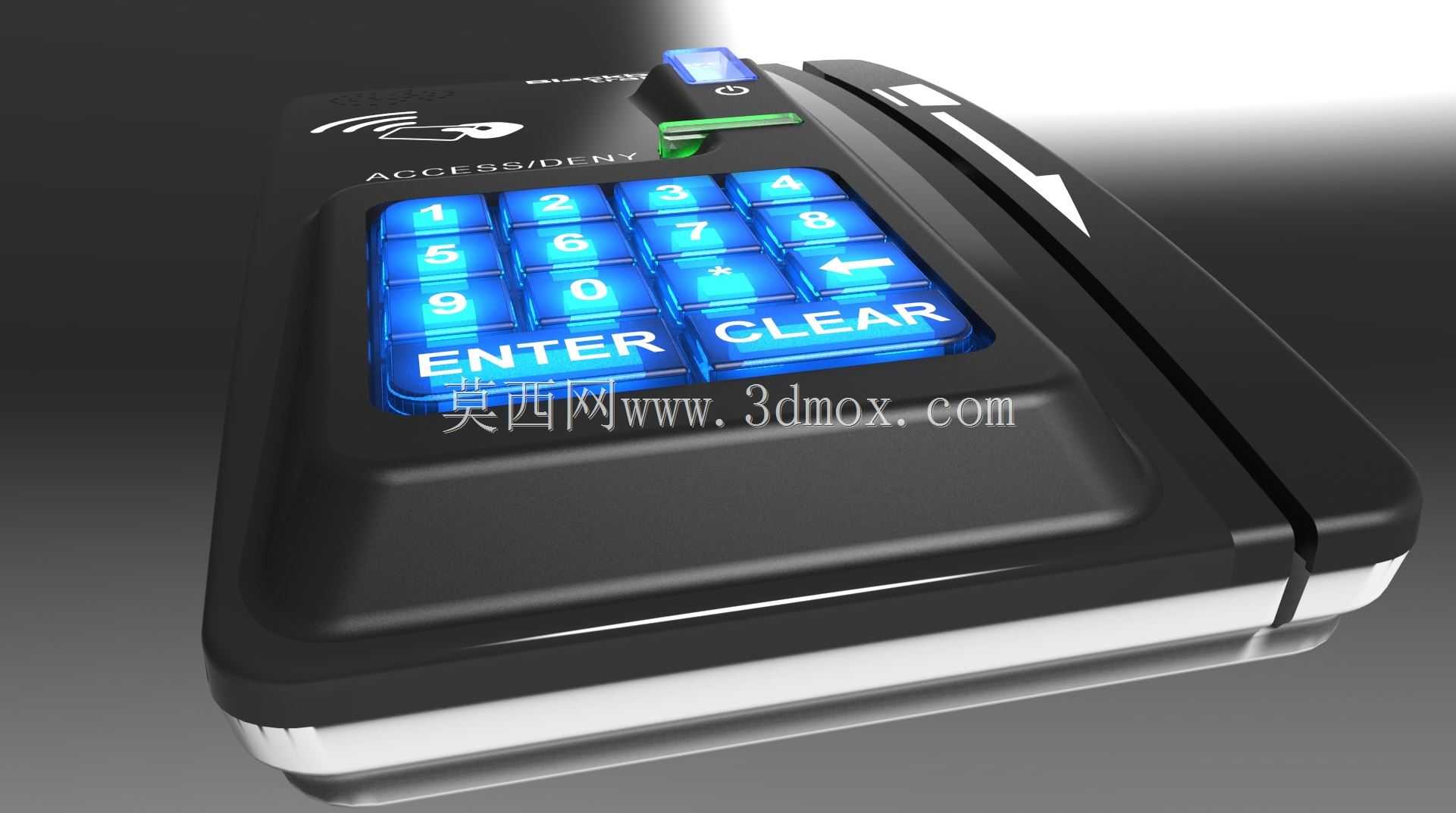

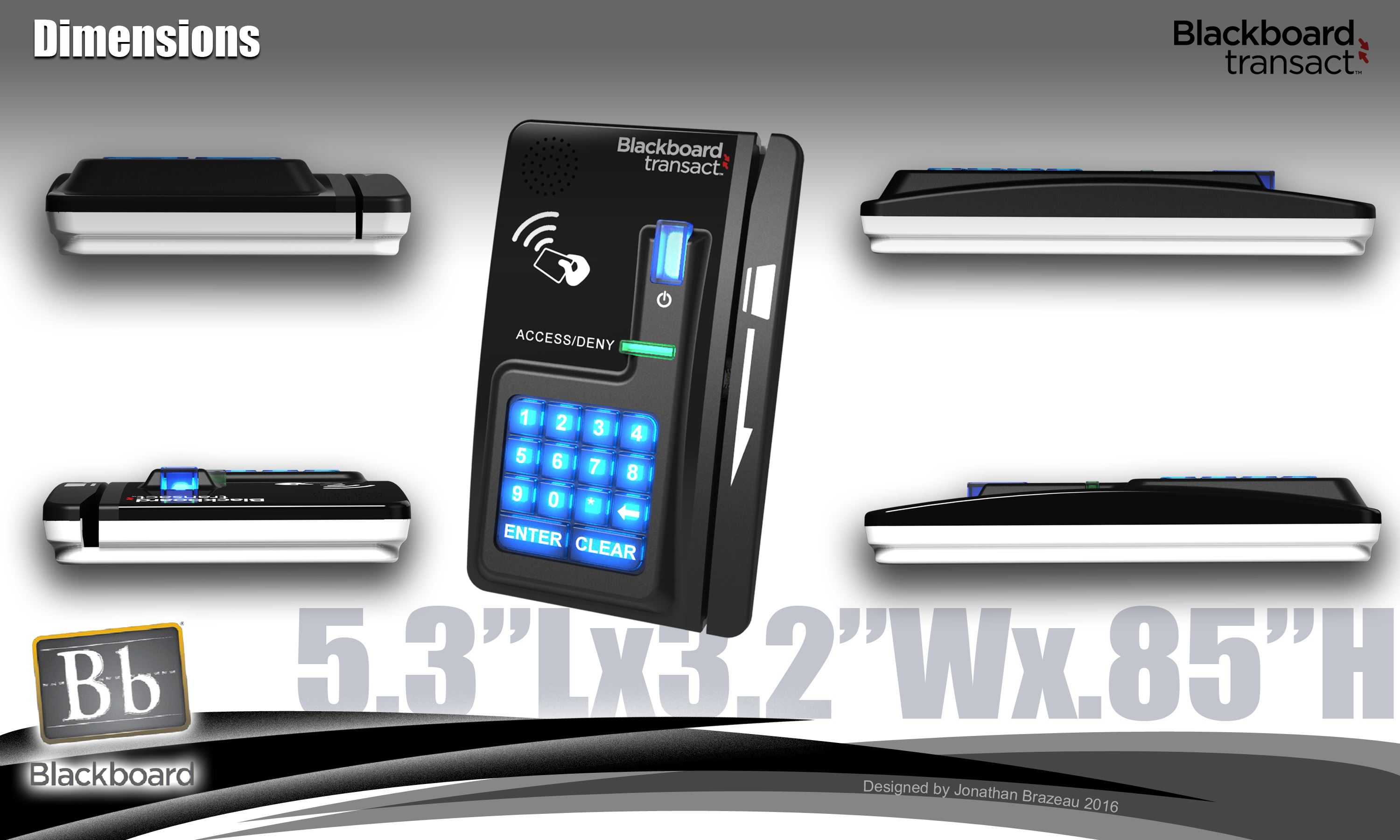

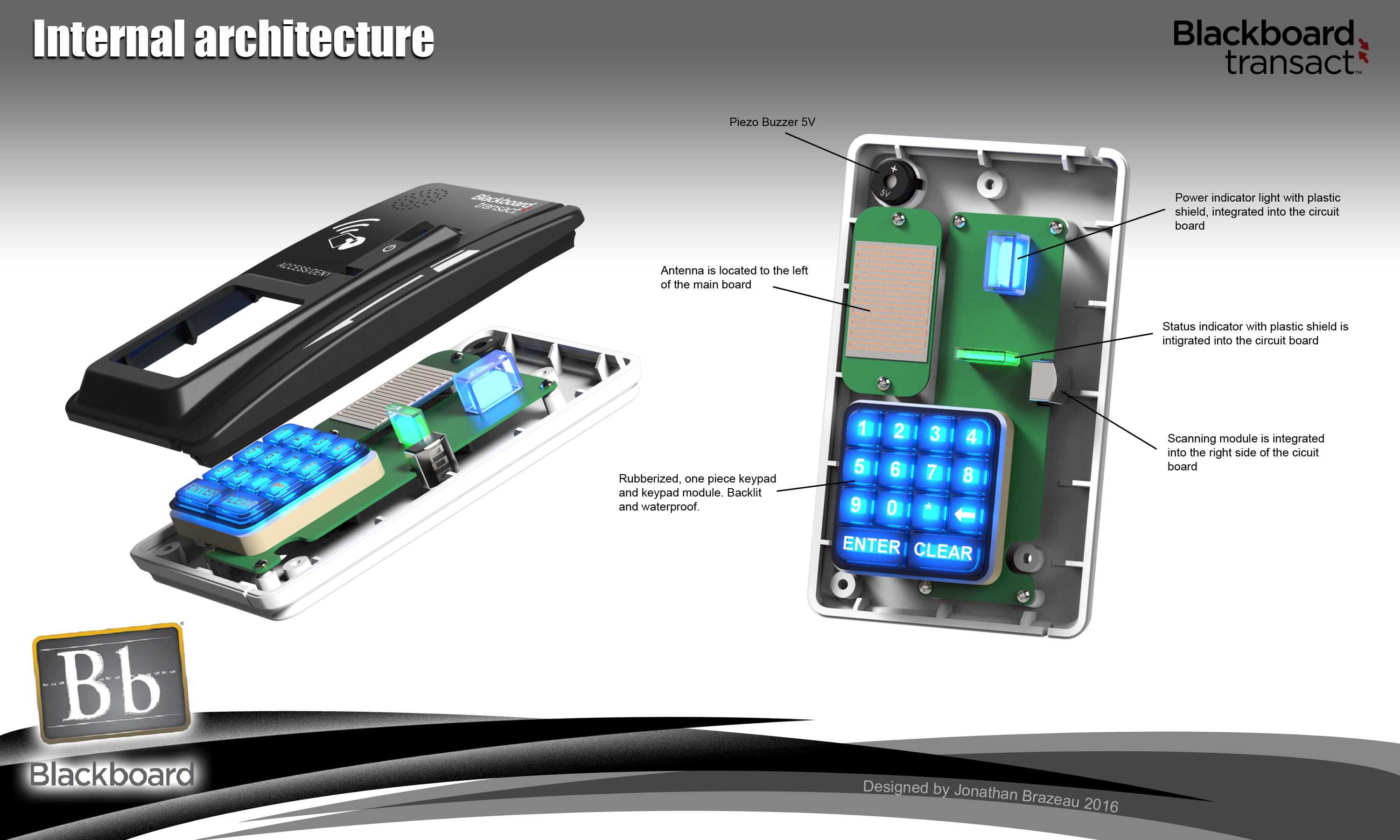

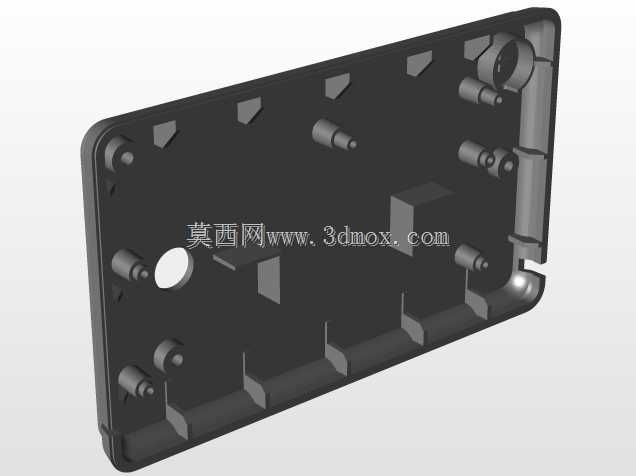

在这里的设计意图是集中在保持一致和类似的设计与其他一些获奖作品选择在以前的黑板挑战。重要的是要建立一个品牌之间有一些设计相似的产品系列。因为这是另一个读卡器设备，我用黑板手持式读卡器（由大卫富兰克林设计，从这里开始GrabCad，BB Transact）作为这个设计的灵感。我试图融入他的设计和风格的一些线索，同时加入我自己的闪光和创新。如果你把这两个产品并排看，你就会知道它们属于同一个产品系列或公司。就像你可以看出罗技产品是由罗技制造的，尽管它们可能是完全不同的东西，具有不同的功能。我才意识到，天线是要夹在主板后，这个设计完成。所以在这个例子中，我把天线设计成一个单独的板在左边。我已经做了一个修订版本，我将在后面添加，将有修订，更准确的架构与夹心板。我提供的设计和文件不仅仅是漂亮的表面模型，我所有的设计和模型文件基本上准备好模具，我设计他们尽可能准确。有可能需要改变一些螺丝孔周围，移动一些肋骨在这里和那里，添加一个或两个圆角，以满足您的需要，但除此之外，他们的设计与草案和成型铭记。在设计这个时，我考虑了设计考虑，并试图解决所有这些问题。显然这是一个美丽的设计，但我也考虑了它的耐用性，抗破坏性，环境。我将在下面进一步解释，同时我也邀请您查看幻灯片以获得更好的视觉参考。耐久性我在下半部分使用了0.07英寸的主壁厚度，在封面上使用了0.065英寸的主壁厚度。这些是下降厚度和成本和耐用性之间的良好平衡。防尘护罩是用耐用橡胶模制而成的，它具有柔软耐用，不会开裂或断裂的特点。这里的概念是使用自定义铝垫板作为基础板，它可以适应任何表面，并用特殊防篡改螺钉（尺寸M5或M6）拧紧到位。在安装该板之前，从后面将螺钉穿过板和外壳的下半部分，然后拧入盖板，从而关闭并拧紧整个装置。盖板设计有一个唇口，使其适合下半部分，以提供防风雨密封。因为只有在铝板卸下的情况下才能接触到机箱的这些螺钉，所以在没有卸下铝板的情况下（铝板具有特殊的防篡改螺钉）无法进入读卡器单元，如上所述，设计的目的是保持与其他一些系列的读卡器产品一致的美学，但我也希望保持线和形式相当保守和直线考虑到它的预期用途作为门读卡器。这是一个环境，看到的是更保守，更“工业”的设计美学。不适合苹果Mac的设计风格。因此，尽管设计确实借鉴了大卫·富兰克林（David's Franklin）的手持式读卡器，但总体而言，它更为保守和工业化，线条更为笔直，整体形式更为简单，等等。*有关该功能的一些说明除了触摸读卡器外，还包括磁条读卡器。我所有的设计都考虑到制造的简单性。关于设计一个案例，我们可以有上百万种方法，但预算会影响我们能做什么。没有玻璃，没有触摸LED面板，没有二次成型。在这个特殊的设计，我只使用了两个塑料的一半，可以与一个简单的两部分拉模具为每个部分。这大大降低了工具的成本。但我尽量不牺牲在设计美学方面。我还试图保持大部分的部分为断路器下架，所以键盘模块是一个相当标准的设计，一些轻微的改动可能需要根据所选的型号，但总体上应该不难找到与设计一个完整的自定义键盘系统。LED和透镜可以从货架上购买，或者最坏的情况下，透镜盖可以非常便宜地模制。外形尺寸：5.3“长X 3.2”宽X.85“H有两个背板，一个短的用于内部安装，另一个长的用于外部安装的橡胶罩。如前所述，我将增加另一个类似的设计，这将是略有不同的尺寸（更薄）和防篡改功能，所以请继续关注。我上传了.step和.iges文件。我可以根据要求提供本机文件。我以.stl格式保存了文件，但我知道我没有为FDM打印设计它们，它们很可能需要为FDM打印进行调整，它们需要通过网格编辑器运行，调整大小等。我真的没有把重点放在使它们可三维打印。step文件应该适合注塑成型
