导轨式220V工业继电器结构设计

这款导轨式安装的220V工业继电器，是工业电气控制系统中承担信号中转、功率回路通断控制的核心低压元件，广泛适配各类工业控制柜、自动化产线电控柜、配电终端箱等场景，在机床控制回路、生产线信号联锁、动力负载小功率切换、工业设备状态联锁保护等环节承担关键作用，能够实现控制回路与主回路的电气隔离，避免强电回路干扰弱电控制信号，同时可通过小电流控制信号驱动较大功率的负载通断，降低控制回路的器件选型成本与布线复杂度。

从实际用途来看，该继电器额定适配220V交流控制场景，既可以对接PLC、工控板等控制器的输出信号，完成中间信号放大与回路扩展，也可以直接驱动小功率接触器、电磁阀、指示灯、声光报警器等现场器件，在多信号联锁的控制场景中，可通过多组触点的同步动作实现多回路的同步通断控制，满足复杂逻辑的电控需求。

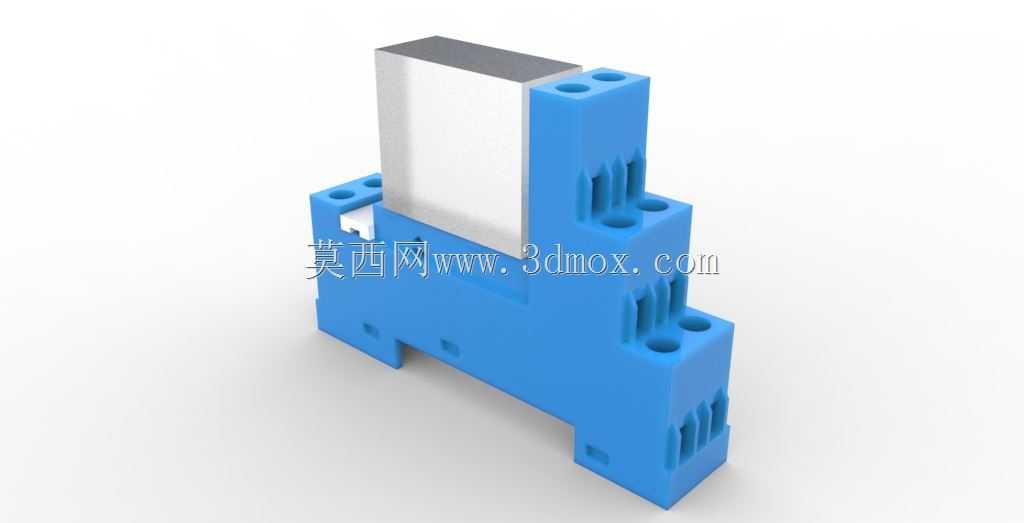

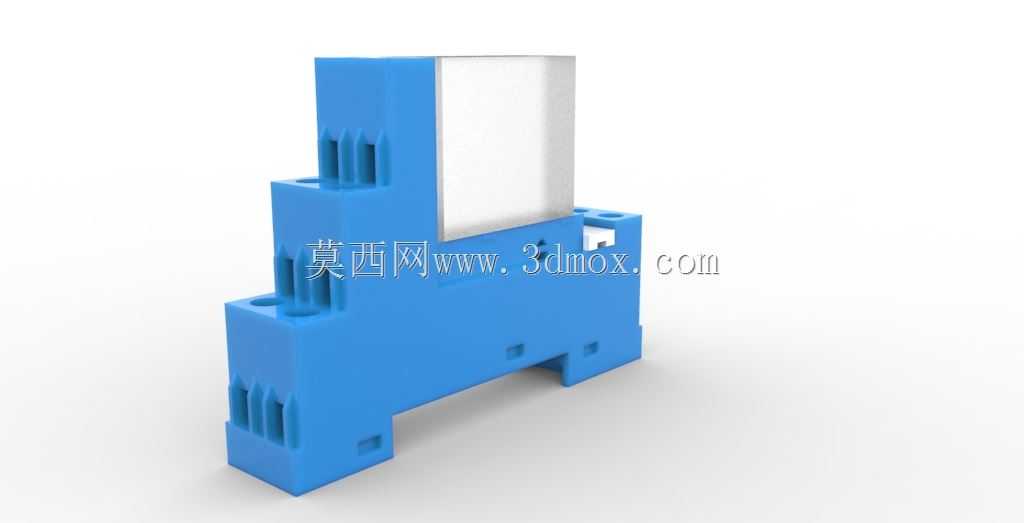

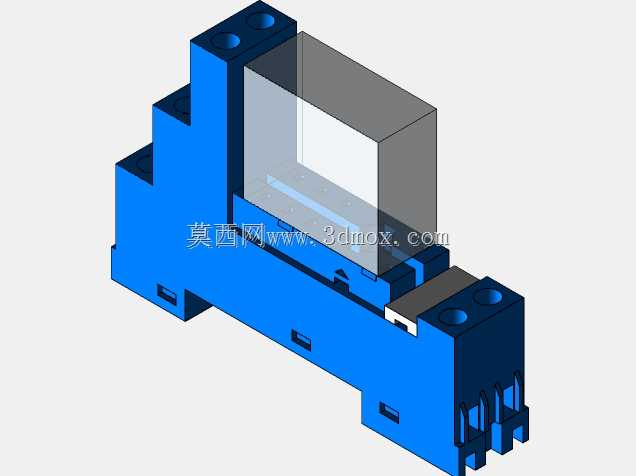

产品功能特性上，采用模块化的分体式结构设计，上部为电磁驱动与触点集成的继电器主体，下部为适配标准导轨的安装底座，底座集成了接线端子与导轨卡扣结构，既可以实现继电器主体的快速插拔更换，也能保证接线完成后底座无需拆线即可完成器件维护，大幅降低现场运维的时间成本。触点部分采用耐氧化的合金材质，能够承受频繁通断带来的电弧冲击，延长器件的实际使用寿命，外壳采用阻燃级工程塑料材质，满足工业场景的防火安全要求，同时具备一定的抗冲击、抗震动性能，能够适配车间、设备旁等存在轻微震动的安装环境。

设计思路层面，整体遵循工业电气元件的标准化设计规范，底座的安装卡扣完全适配行业通用的35mm标准DIN导轨，无需额外打孔固定，可直接卡装在电控柜的导轨排上，与断路器、端子排、接触器等其他电控元件并排安装，保持柜内布线的整齐统一。接线端子采用螺丝压接结构，适配1.5-2.5平方的多股铜芯控制线，压接后接触可靠，不易出现松脱发热的问题。上部主体与底座的对接采用防呆结构设计，避免安装时插反导致的接线错误，降低现场施工的出错概率。

外形尺寸与安装边界上，整体采用窄体式设计，宽度仅为单极微型断路器的同等尺寸，在柜内安装时占用的导轨空间极小，能够大幅节省电控柜的内部安装空间，满足紧凑型电控柜的布线需求。高度方向上预留了足够的接线操作空间，接线完成后上部的继电器主体不会遮挡相邻器件的接线端子，方便后期运维时的线路检修与测量。器件上下部的散热缝隙设计合理，既可以保证内部电磁线圈工作时的热量自然散出，也能避免较大的灰尘、金属碎屑进入器件内部造成短路故障，适配工业现场多粉尘的复杂使用环境。
