遥控模型车用精密化油器结构设计

这款化油器主要应用于小排量二冲程、四冲程遥控模型燃油发动机，是油动遥控车、航模、船模动力系统的核心燃油供给部件，负责根据发动机不同工况下的进气负压，精准调配燃油与空气的混合比例，为燃烧室提供浓度适宜的可燃混合气，直接决定模型动力的输出平顺性、油门响应速度以及燃油利用效率，是影响油动模型操控手感与运行稳定性的关键零部件。

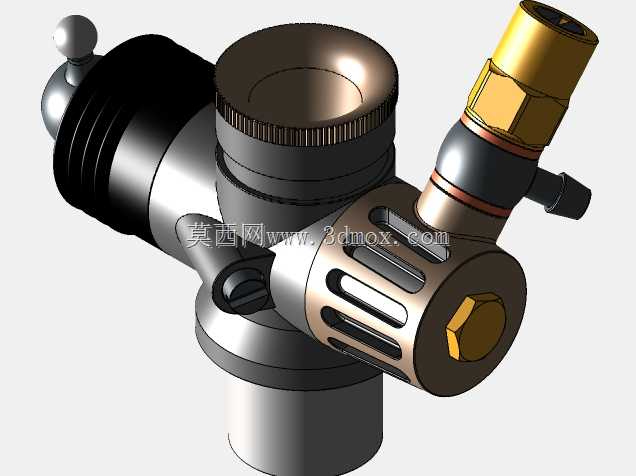

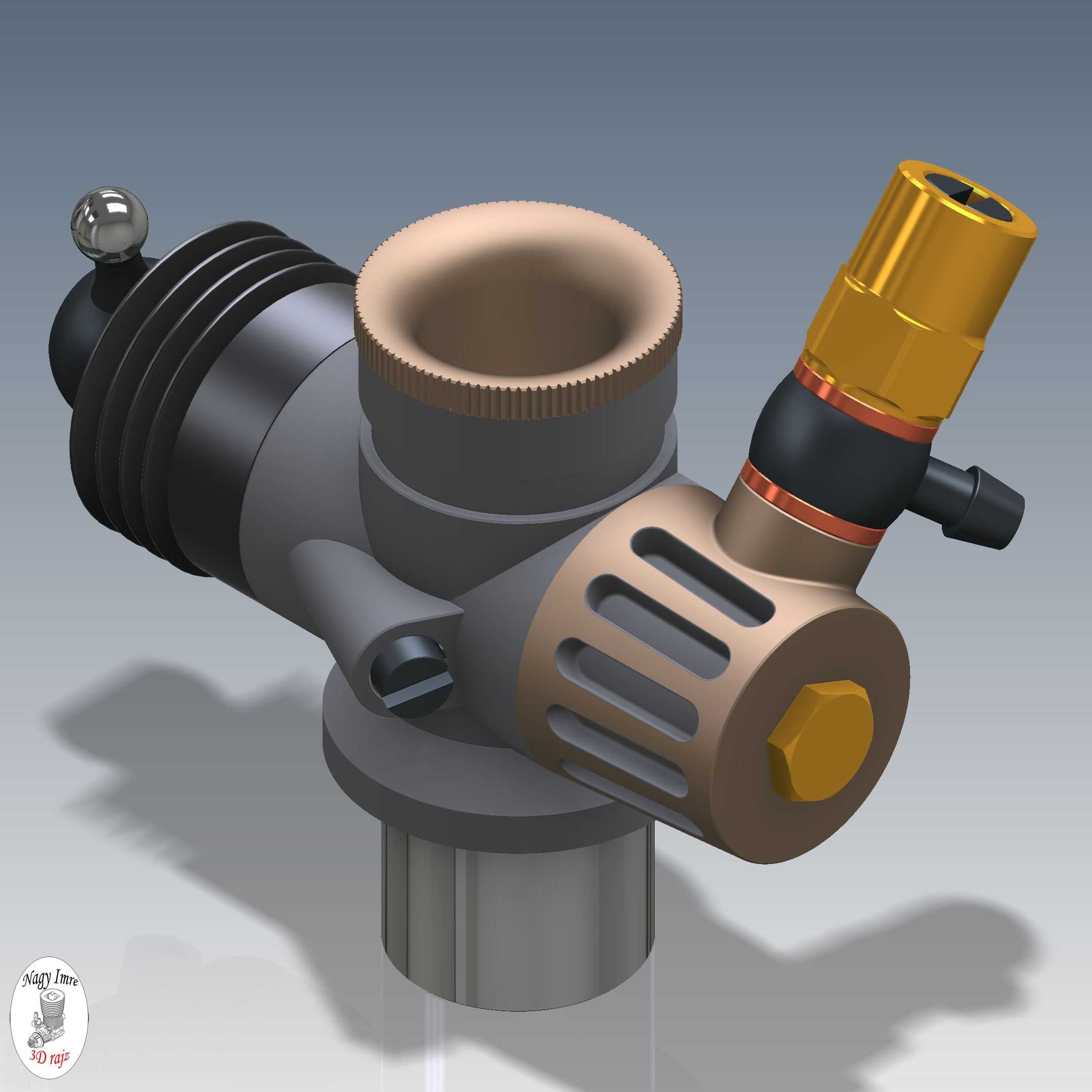

从功能特性来看，该化油器集成了多工况燃油调节结构，顶部带滚花纹理的进气口径段可适配不同规格的空气滤清器，保证进气流量充足的同时阻挡外界粉尘杂质进入发动机内部；侧置的金色油针调节组件可分别调整主油针、副油针的供油开度，适配不同海拔、温度环境下的燃油雾化需求，低速工况下副油针提供偏浓的混合气保证怠速稳定不熄火，高速工况下主油针配合进气负压调整供油量，兼顾高转速下的动力输出与燃油经济性；侧面带镂空槽的主体结构既减轻了整体重量，又能在发动机运行时通过气流带走部分热量，避免化油器内部温度过高导致燃油气阻影响供油稳定性；前端的波纹防尘套可保护油门拉杆联动结构，防止模型行驶过程中溅起的泥沙、油污进入转动间隙造成卡滞，保证油门动作顺滑无虚位。

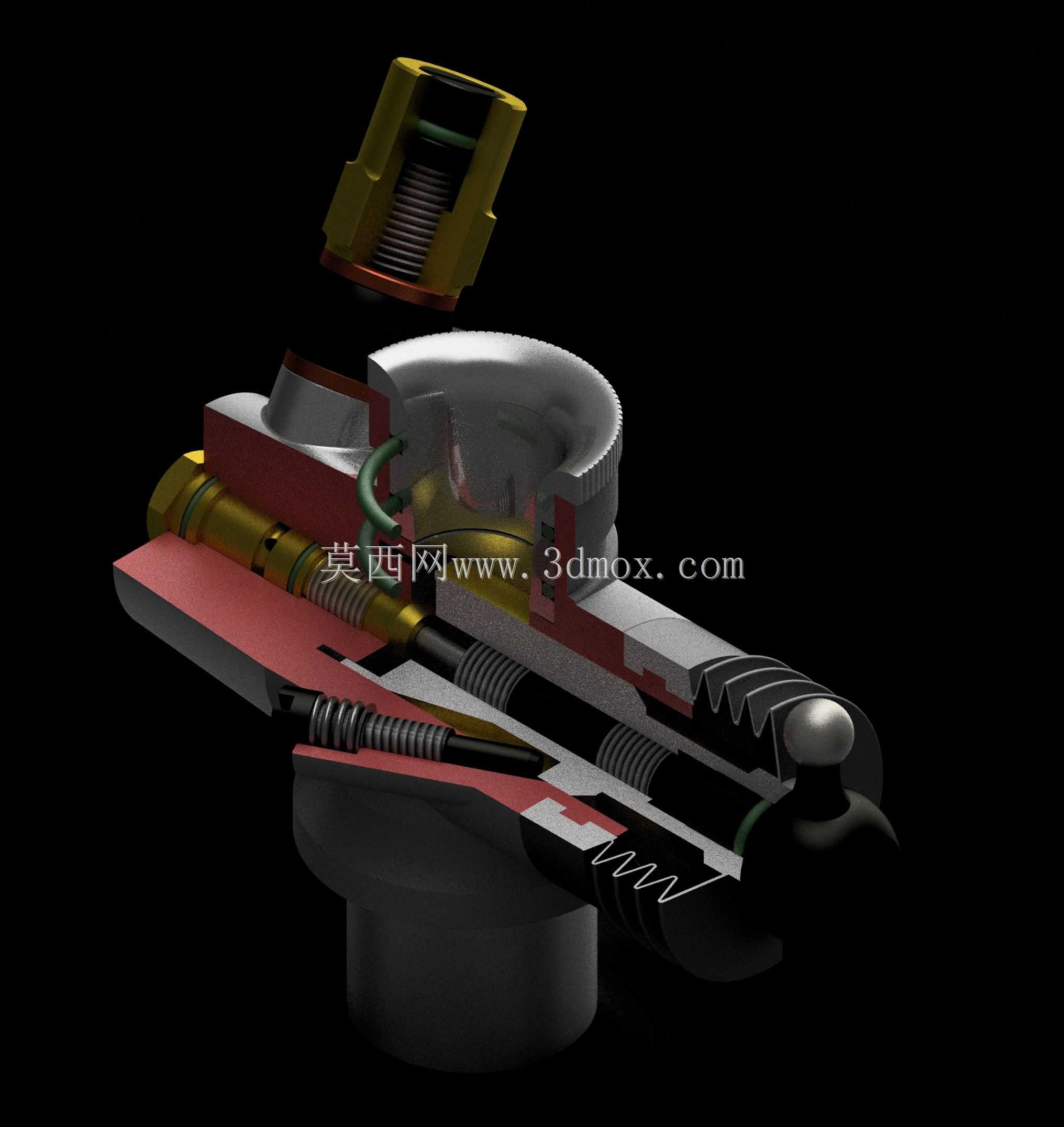

在设计思路上，这款化油器采用了模块化的集成设计，将怠速调节螺丝、油针组件、进气喉管、安装法兰整合为一体式主体结构，减少了分体式结构的密封点，降低了漏气、漏油的故障概率；主体采用铝合金材质加工，表面做了阳极氧化分色处理，既提升了部件的耐磨耐腐蚀性能，又通过不同颜色区分功能区域，方便使用者快速识别调节部件位置；底部的圆柱形安装法兰带有定位台阶，可直接嵌入发动机进气口的安装位，配合密封圈实现端面密封，安装时无需额外调整同轴度，降低了装配难度。

从安装边界来看，该化油器的安装法兰直径适配主流12级、15级、18级小排量模型发动机的进气口尺寸，整体横向安装宽度不超过45mm，纵向高度不超过50mm，不会与模型车的车架、油箱、转向舵机等周边部件产生干涉；油门摇臂的球头安装位采用标准M2球头规格，可直接匹配通用的模型油门拉杆组件，无需额外改装即可适配多数1:8、1:10比例的油动遥控车型，同时也可通过更换转接法兰适配同排量的航模、船模发动机，具备较好的通用性。
