四位七段LED数码显示模块结构设计

这款四位七段LED数码显示模块，是工业控制、消费电子、仪器仪表领域极为常用的数字显示器件，主要承担数值、状态参数的可视化输出功能，常见于温控仪表、计数装置、小型工控面板、家用电子设备的数值显示区域，能够直观向使用者传递量化信息，替代传统指针式显示的读数偏差问题，提升信息读取的效率与准确率。

从实际使用场景来看，该模块可适配低压直流供电的各类电子控制回路，四位显示位可支持0-9999范围的整数数值展示，搭配中间点位设计还可实现带小数位的参数显示，比如温度值、计数值、电压值等常见工业参数的实时呈现，引脚采用直插式排布设计，能够直接焊接在PCB电路板上，无需额外转接结构，适配常规波峰焊、手工焊的加工工艺，降低生产组装的操作难度。

在功能特性设计上，模块采用一体化塑壳封装结构，将发光芯片、引脚连接结构、遮光框架整合为整体，外壳选用耐高温的工程塑料材质，可耐受焊接过程中的短时高温，避免壳体受热变形影响内部结构对位；显示面的遮光框采用哑光深色设计，能够有效减少环境光线反射带来的显示干扰，提升不同光照环境下的数字辨识度，每一位七段发光区的段码间隙均匀，发光时不会出现段间串光问题，保证数字显示的清晰度。

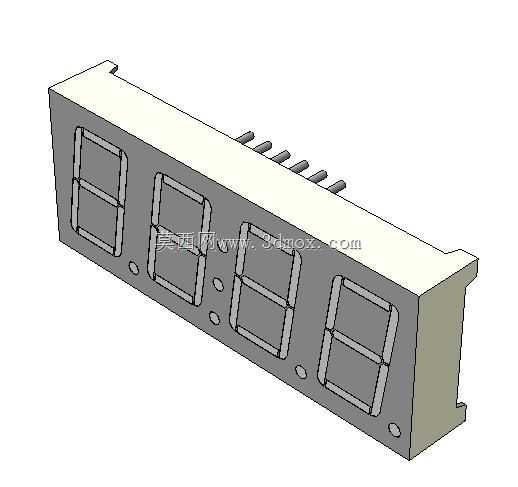

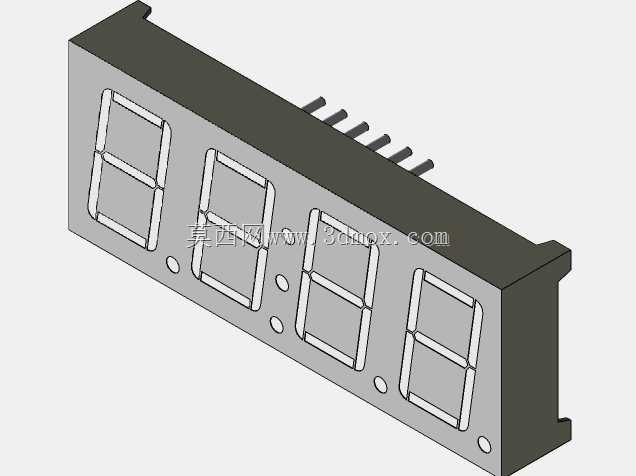

设计过程中重点考量了安装适配性与结构可靠性，整体外形为长条形薄款结构，厚度方向尺寸紧凑，能够适配薄型面板的安装空间需求，壳体底部设置的定位小圆孔，可在PCB焊接时与板上定位柱配合，实现模块的预固定，避免焊接过程中模块偏移导致引脚虚焊；引脚采用等间距直排设计，引脚长度适配常规PCB板的焊接厚度，伸出长度既保证焊接牢固度，又不会在板背面残留过长引脚影响其他元件排布。模块侧边的安装卡位结构，可与面板上的安装卡槽配合，实现前面板嵌入式安装，无需额外螺丝固定，简化面板组装的工序，同时保证模块与面板贴合紧密，避免灰尘从安装缝隙进入设备内部。

在结构细节处理上，显示面与壳体边缘做了微小的倒角处理，既避免组装过程中锐边划伤操作人员，也能减少壳体边缘的应力集中，降低运输、组装过程中壳体开裂的风险；内部发光段的排布严格遵循通用七段数码管的段码定义，兼容主流的段码驱动电路，无需额外调整驱动逻辑即可直接替换同规格的传统数码管产品，降低用户的选型替换成本。
