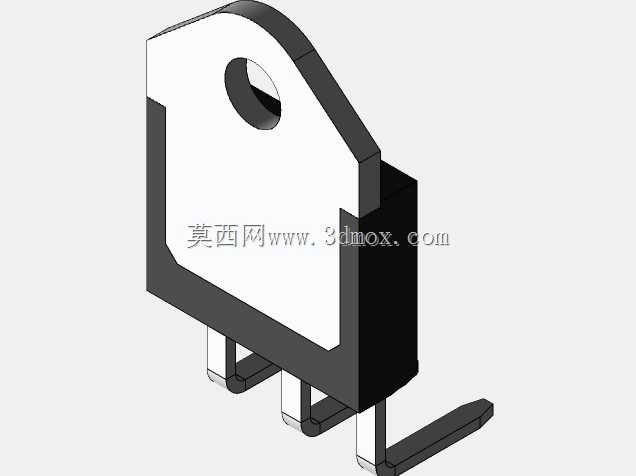

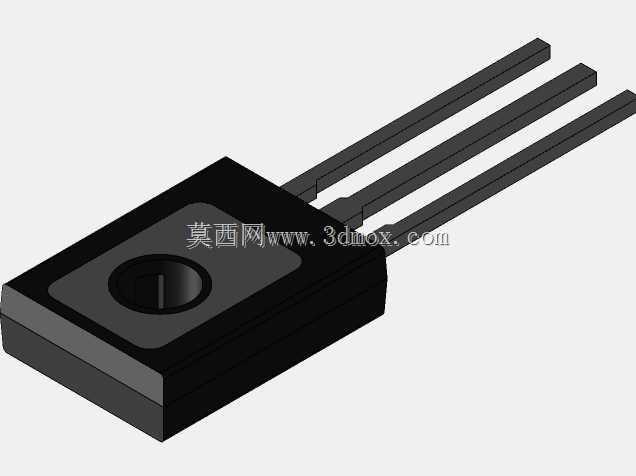

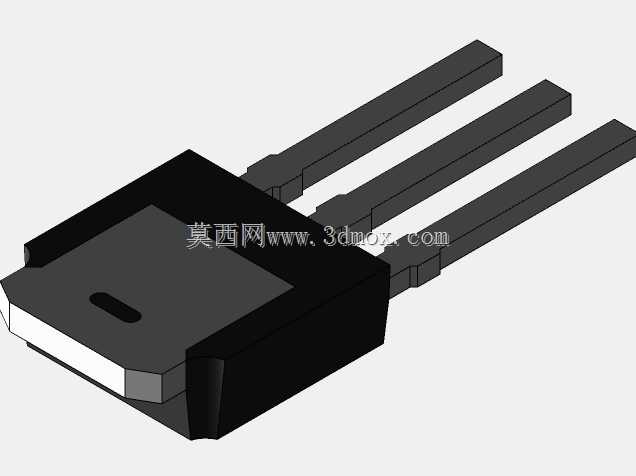

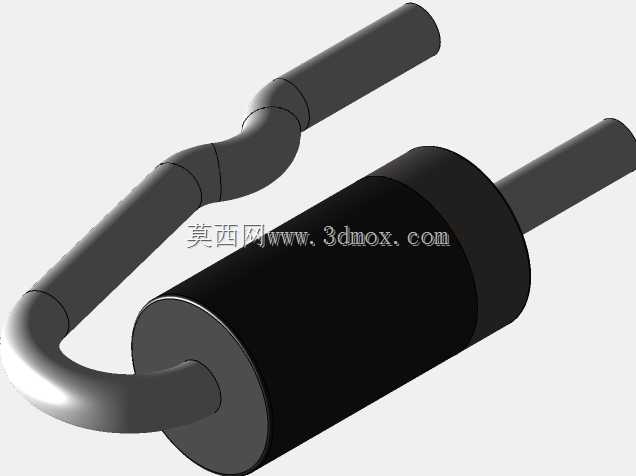

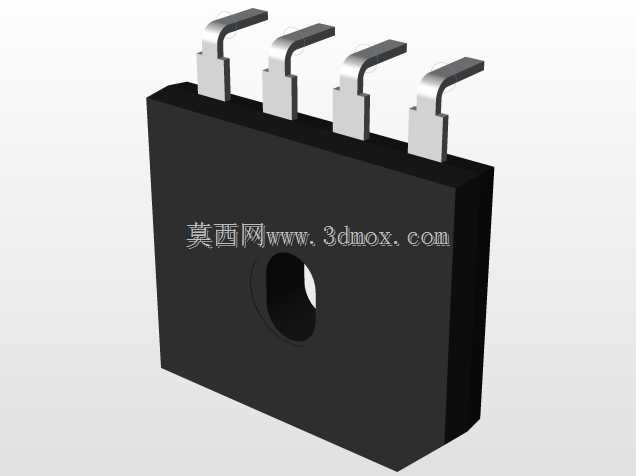

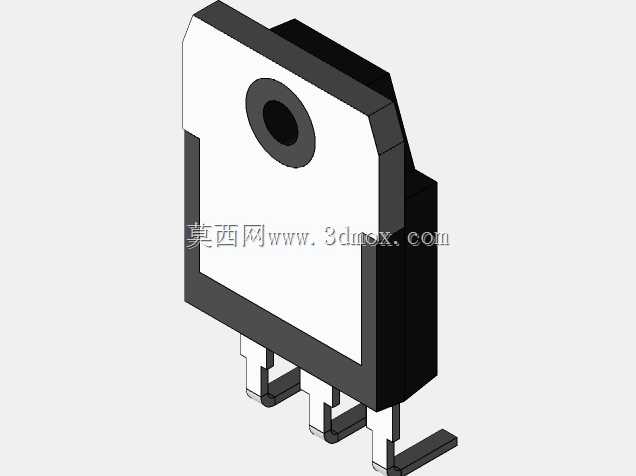

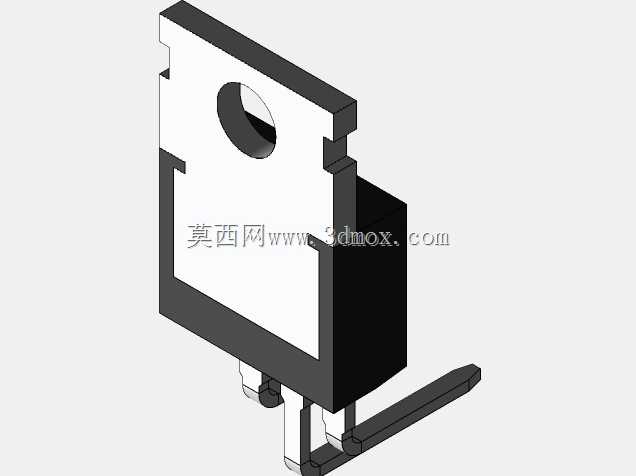

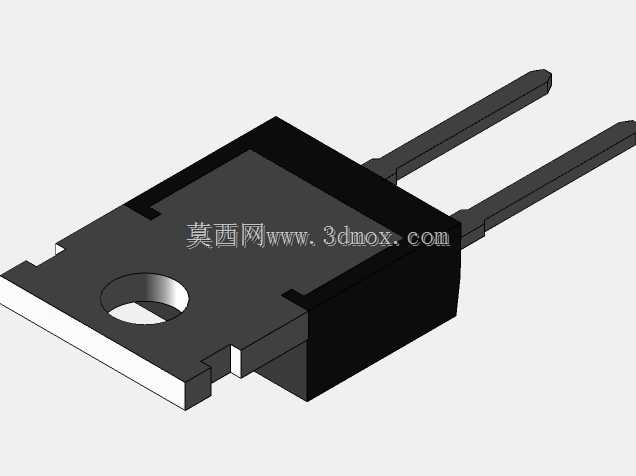

通孔类分立半导体元件封装三维结构

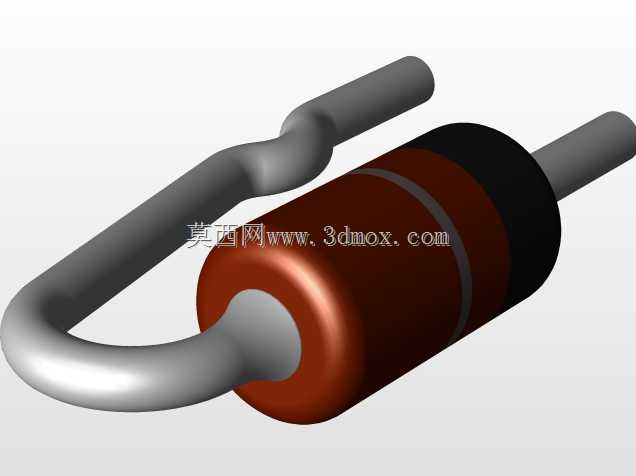

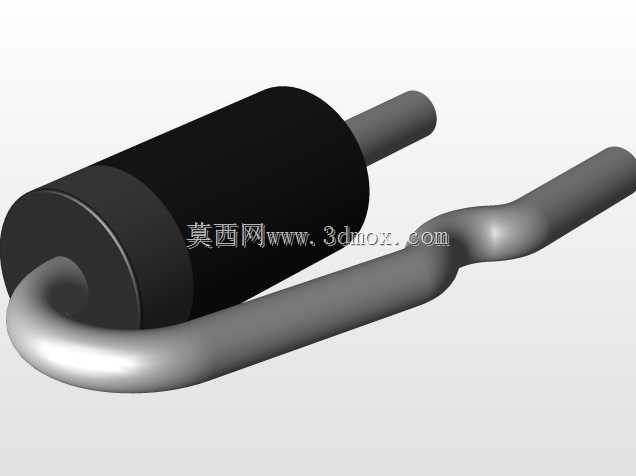

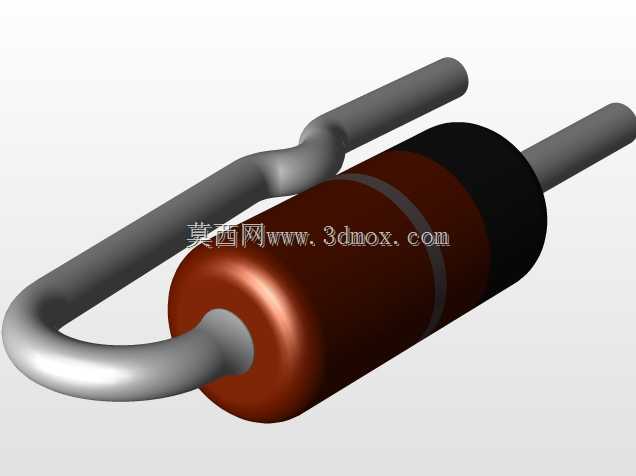

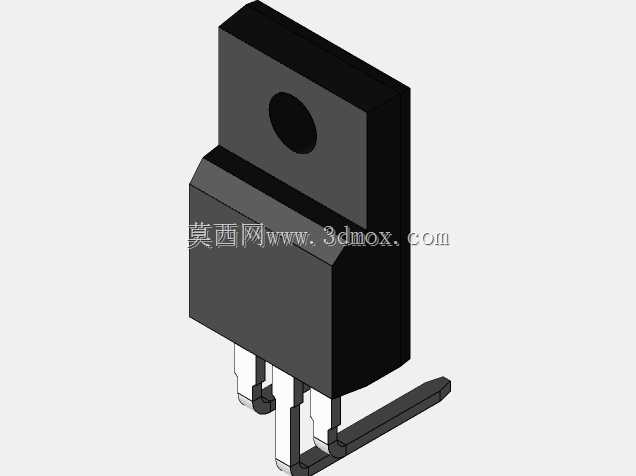

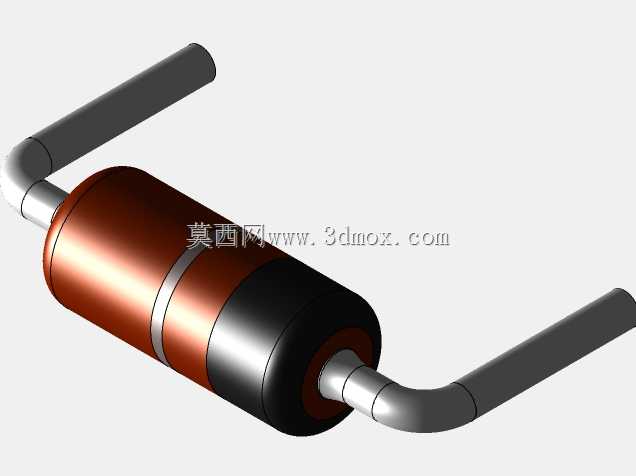

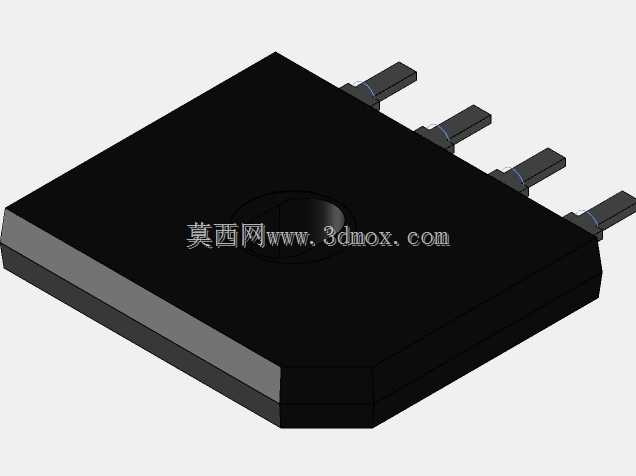

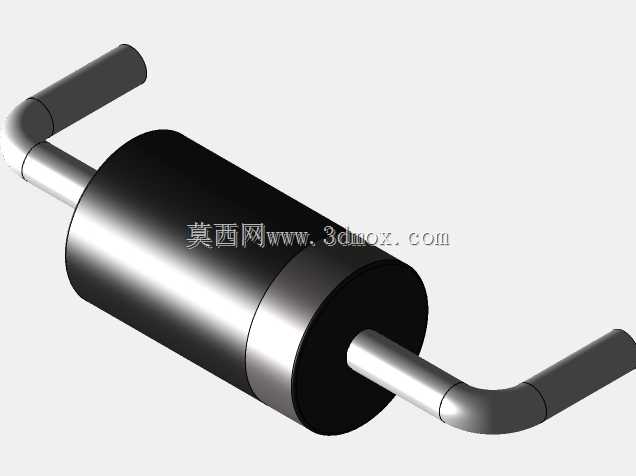

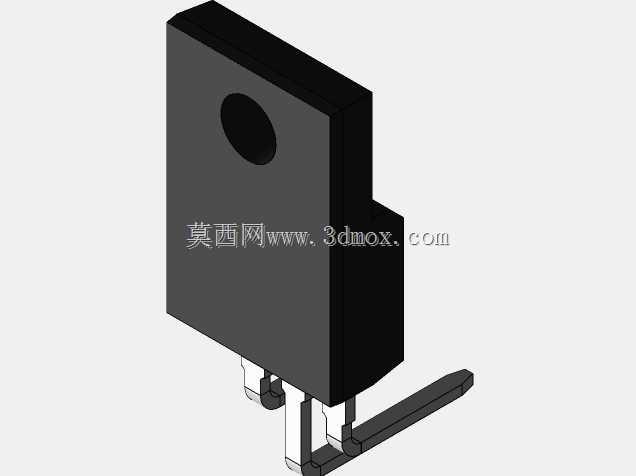

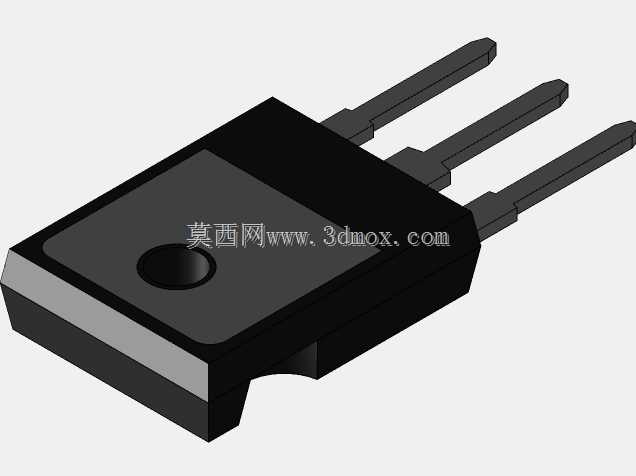

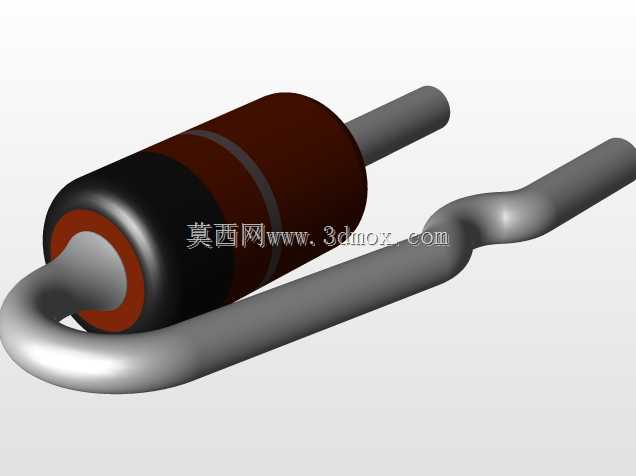

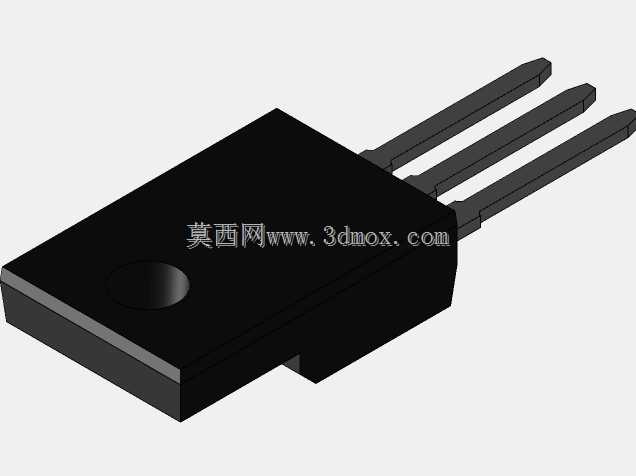

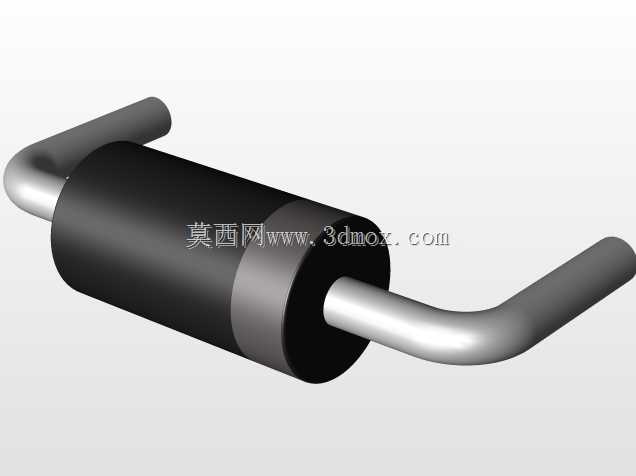

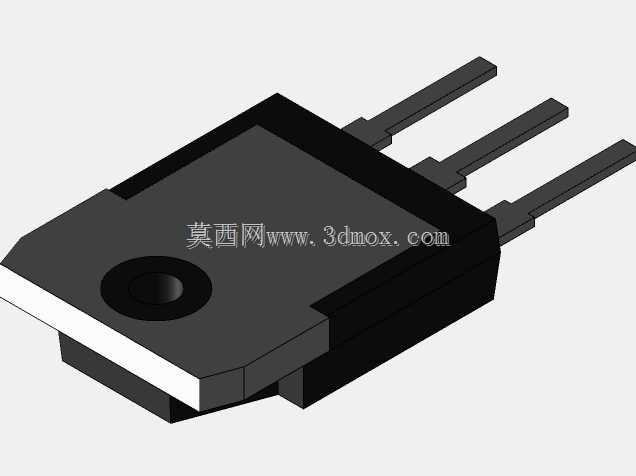

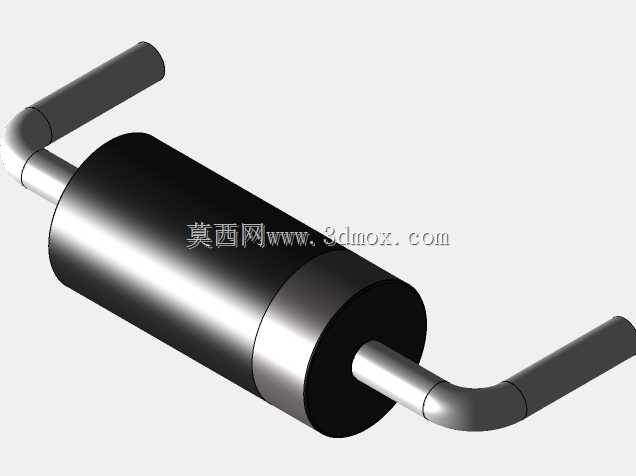

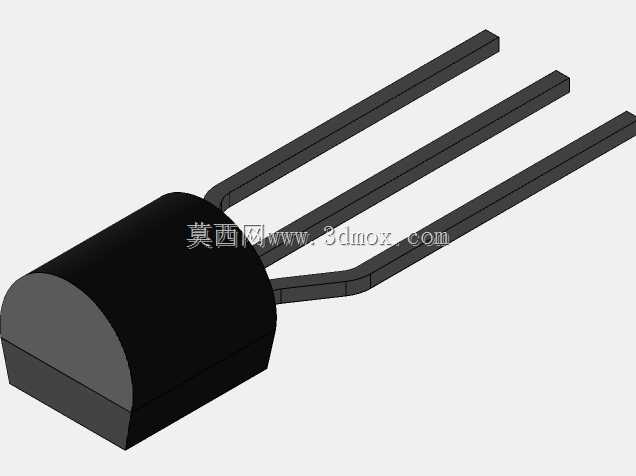

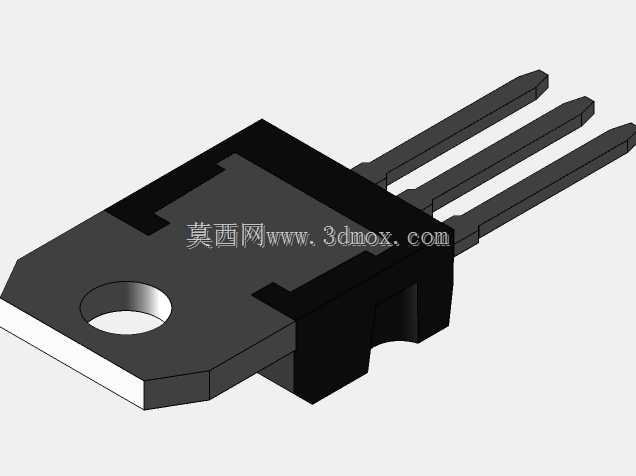

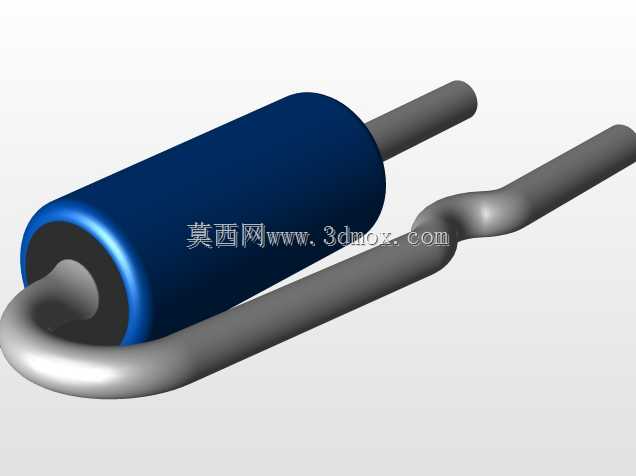

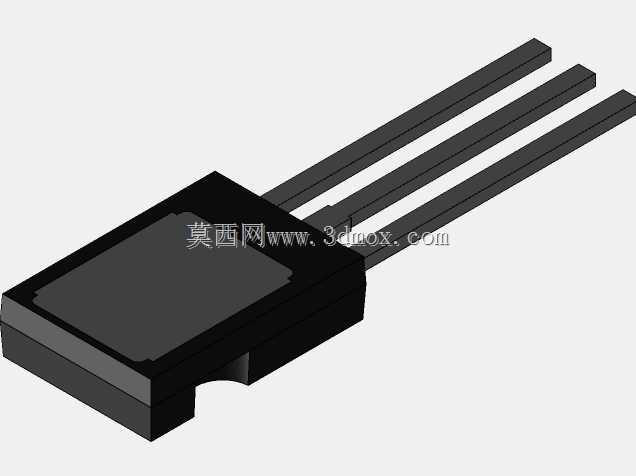

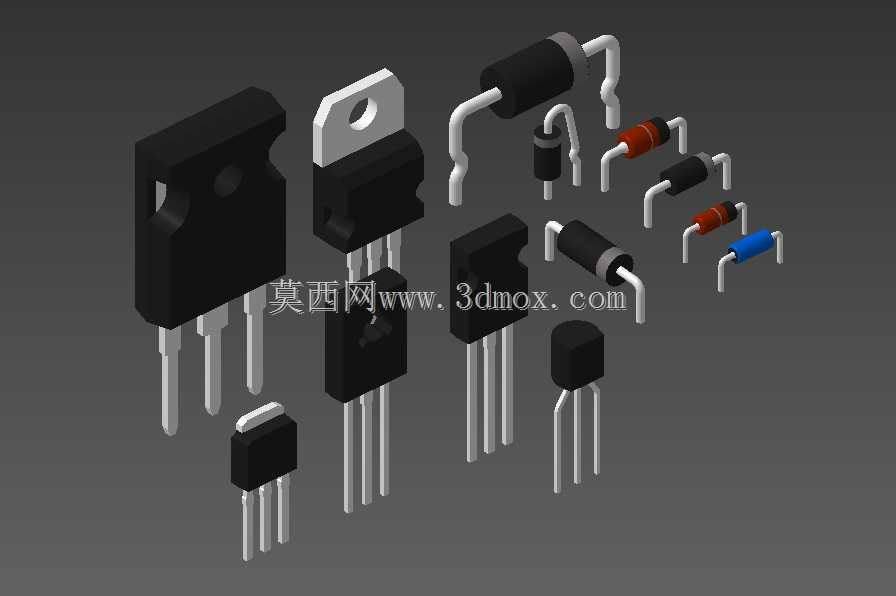

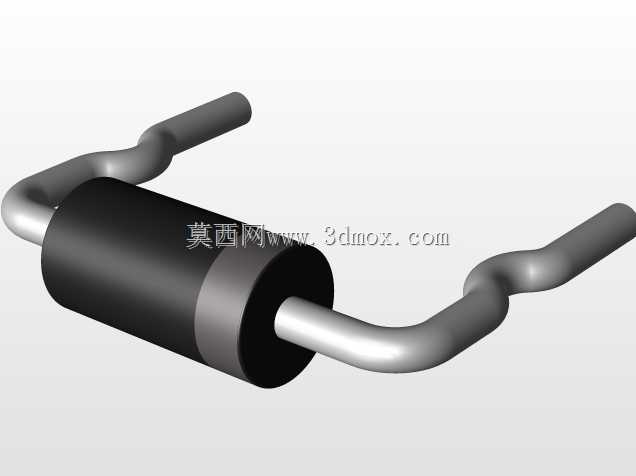

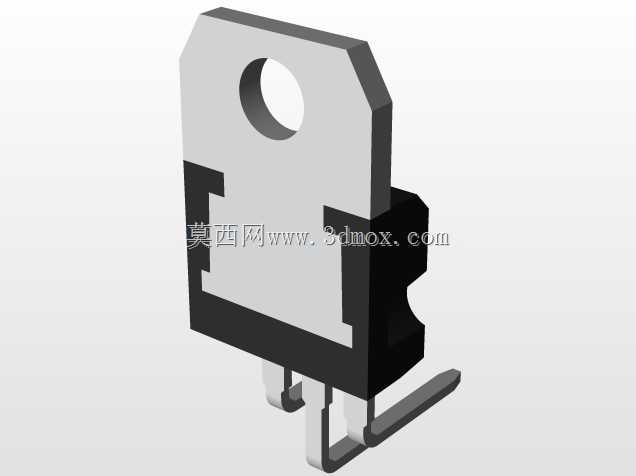

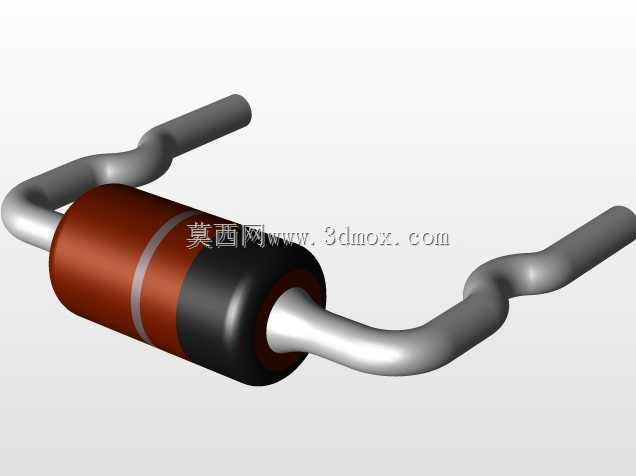

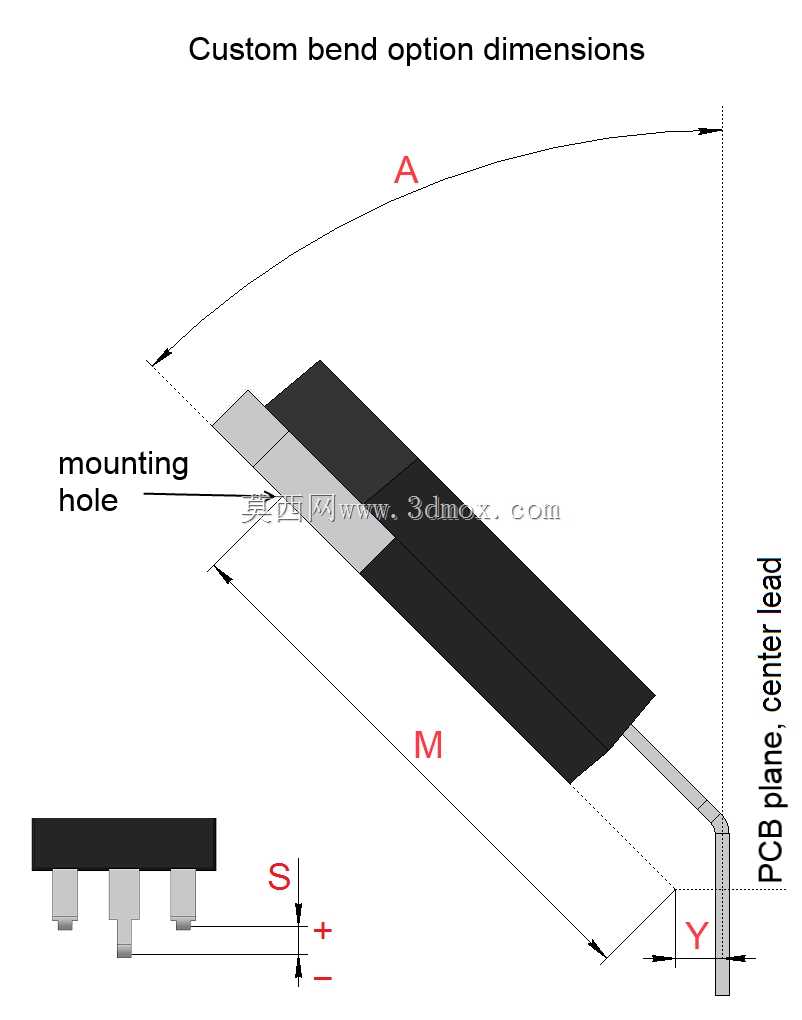

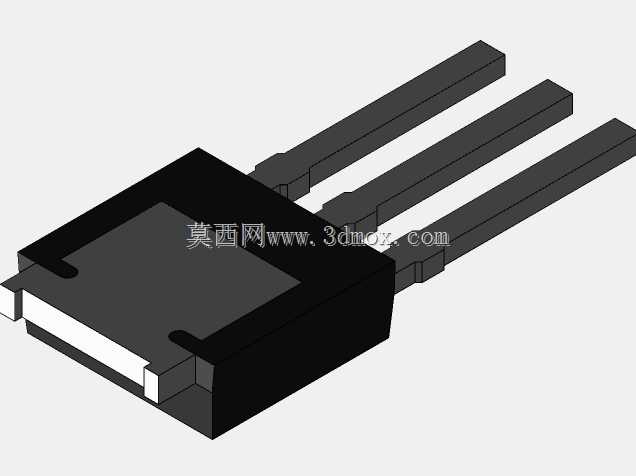

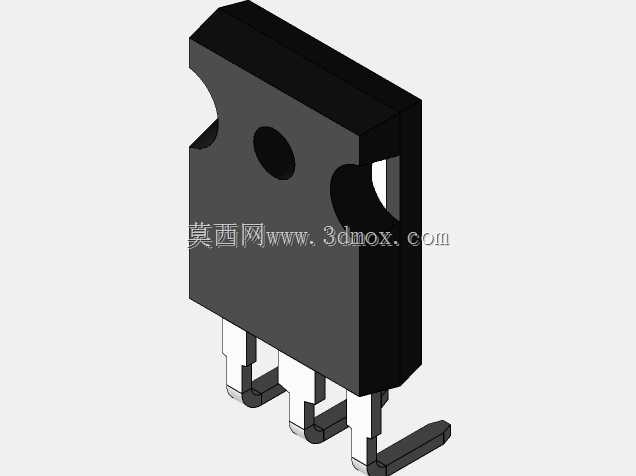

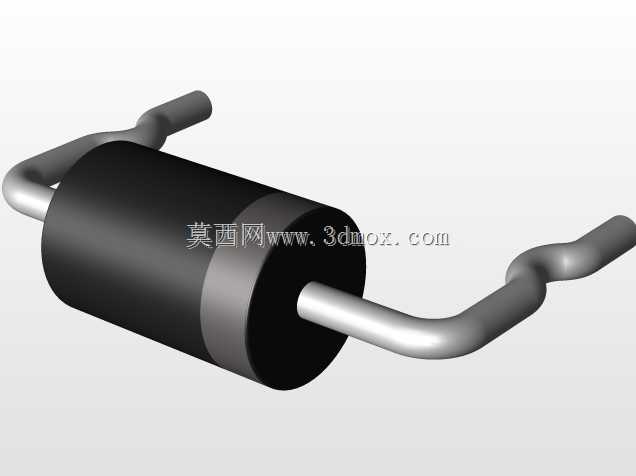

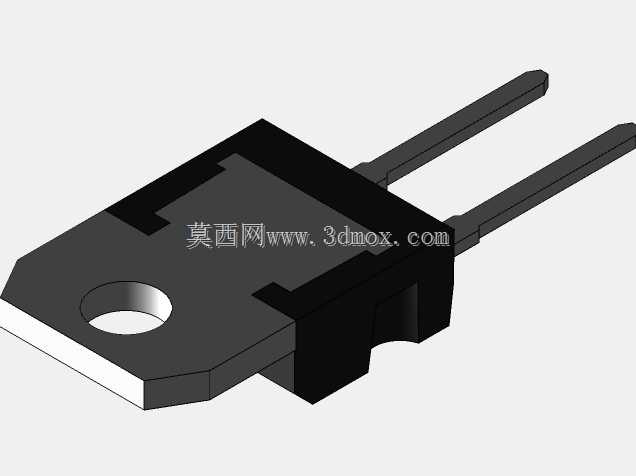

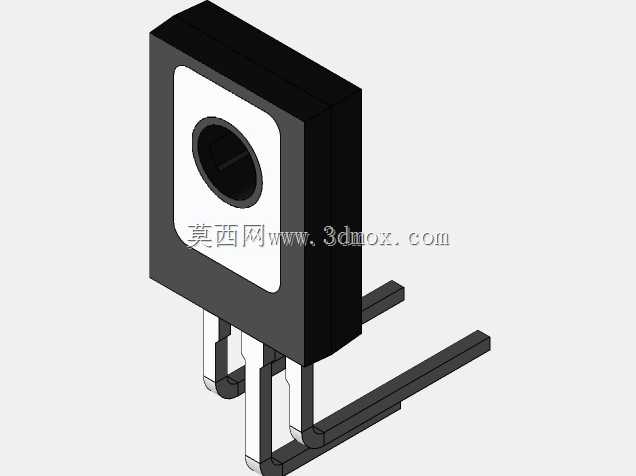

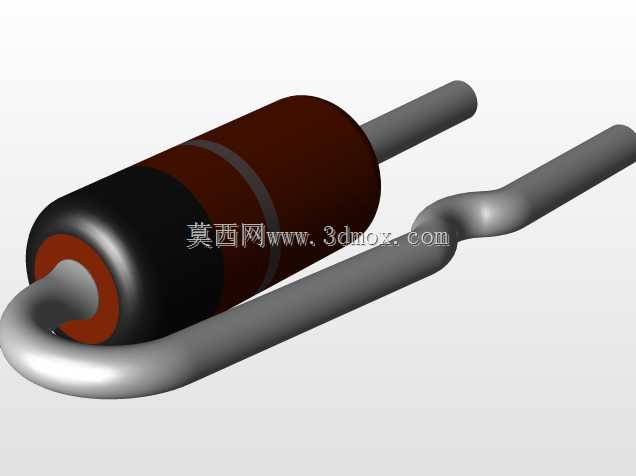

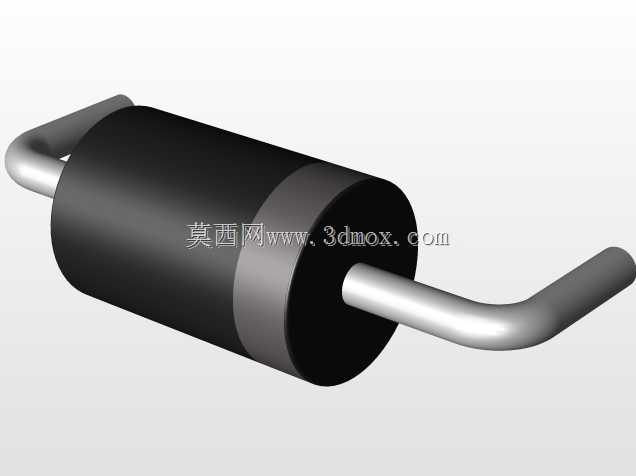

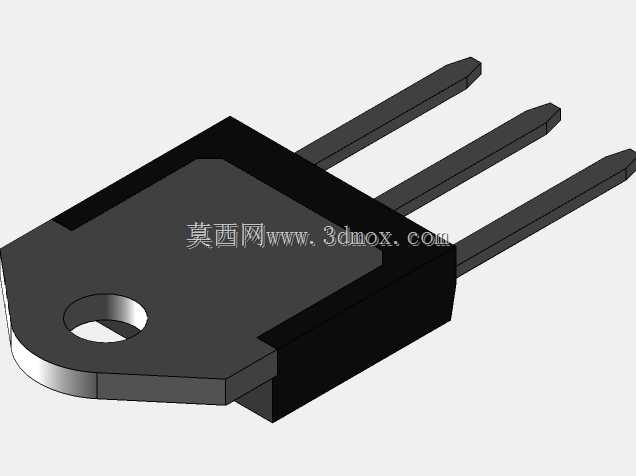

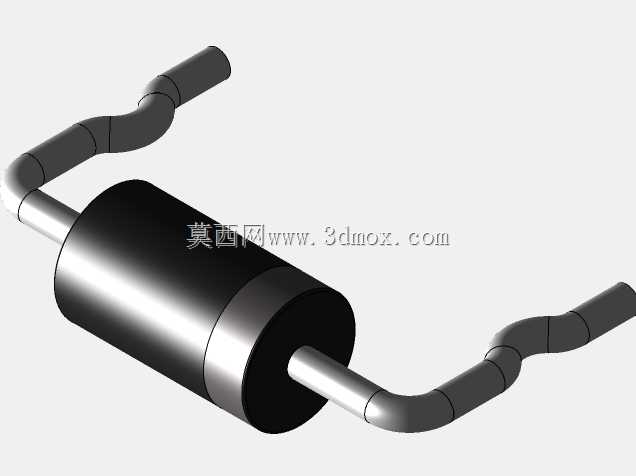

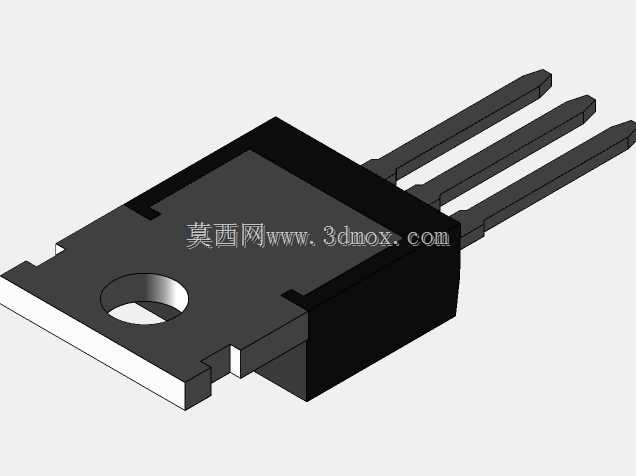

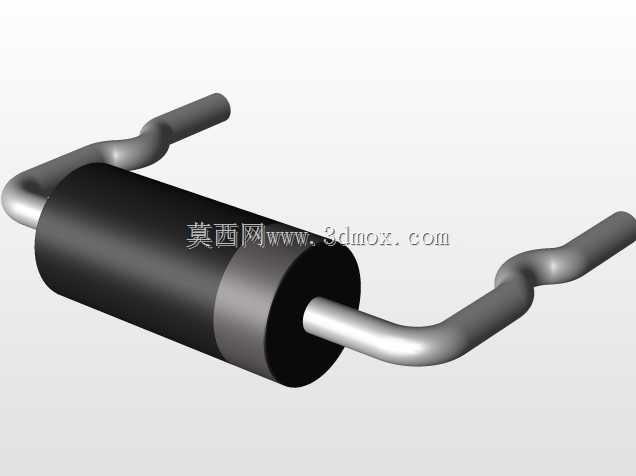

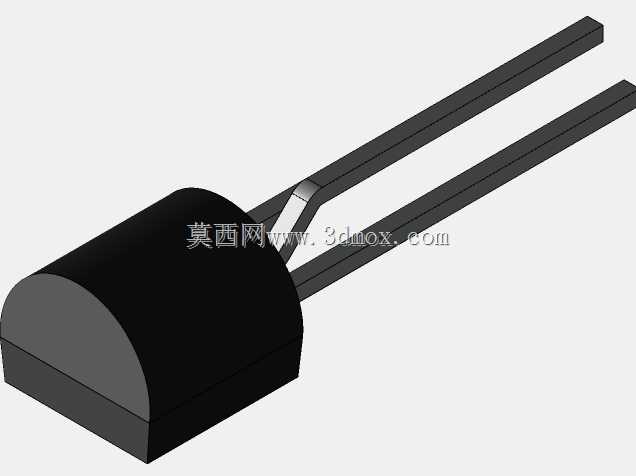

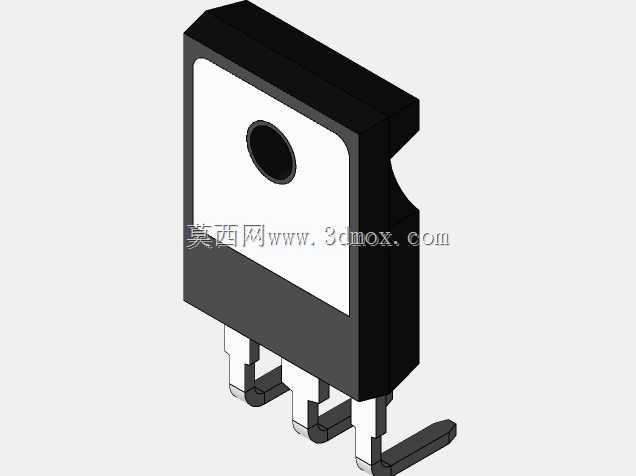

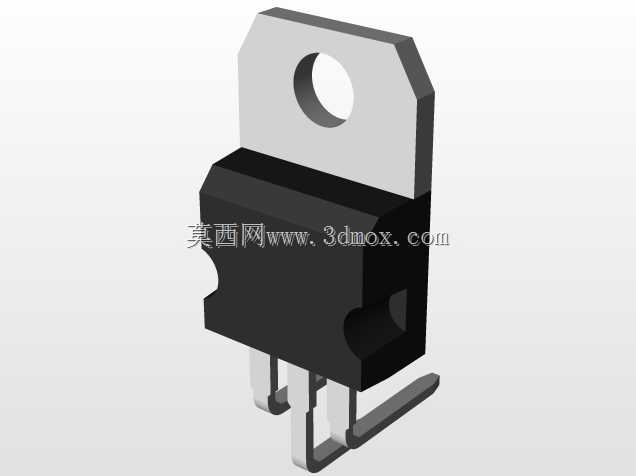

这套三维结构覆盖了多款主流通孔插装式分立半导体的封装形态，主要面向电子装联、PCB设计、工业控制板卡开发、消费电子主板生产等场景的结构适配需求，能够帮助硬件工程师在布局阶段精准预判元件的占位空间、引脚成型余量与周边器件的安全距离，避免生产阶段出现元件干涉、引脚长度不匹配波峰焊治具、散热片安装空间不足等常见问题。从实际用途来看，这类封装覆盖了小信号三极管、功率MOS管、整流二极管、稳压二极管、双向触发二极管等常用分立器件的安装形态，既包含小功率信号级元件的小巧封装，也包含带散热安装孔的中大功率器件封装，能够适配从毫瓦级信号处理到数十瓦功率输出的不同电路模块需求。在功能特性设计上，所有封装的引脚弯折弧度、引脚间距、本体塑封尺寸、散热片安装孔位都严格参照行业通用规范设定，针对带弯曲引线的安装场景预留了自定义引脚弯折的调整空间，同时匹配对应散热附件的安装接口，能够兼容不同引脚成型工艺的生产要求，不管是手工样板焊接还是自动化波峰焊产线都能匹配对应的安装边界。设计过程中充分考虑了实际生产的公差余量，不同封装的本体与PCB板面的预留高度、引脚伸出PCB背面的焊接长度都按照行业通用工艺标准设定，小功率元件的本体高度控制在常规板卡元件限高范围内，大功率带散热片的封装明确标注了散热片的安装外轮廓边界，方便工程师在布局时预留散热片装配、锁付螺丝的操作空间，同时也兼顾了不同封装之间的替换适配逻辑，对同引脚定义的可替代封装做了安装尺寸的对齐，方便硬件方案做器件替代时快速评估结构兼容性。外形尺寸上，从最小的小信号三极管封装到最大的带安装孔功率器件封装，都严格对应实际量产元件的实测尺寸，引脚直径、引脚间距的公差范围按照行业通用元器件精度设定，既保证三维装配时的干涉检查结果准确，也能为生产阶段的钢网开孔、治具设计提供精准的尺寸参考，避免因封装尺寸偏差导致的生产不良。
