十字滑台精密手动位移工作台结构

这款十字滑台结构是机械加工、工装检测、小批量零件精密装夹场景中常用的手动位移工装，主要承担工件在水平面内两个垂直方向的位置微调功能，常搭配钻床、小型铣床、磨床或是检测工位使用，用来在不拆卸工件的前提下完成多工位加工、多点位尺寸检测的位置调整，也可作为小型实验工装的进给承载平台，适配小尺寸零件的精密装夹定位需求。

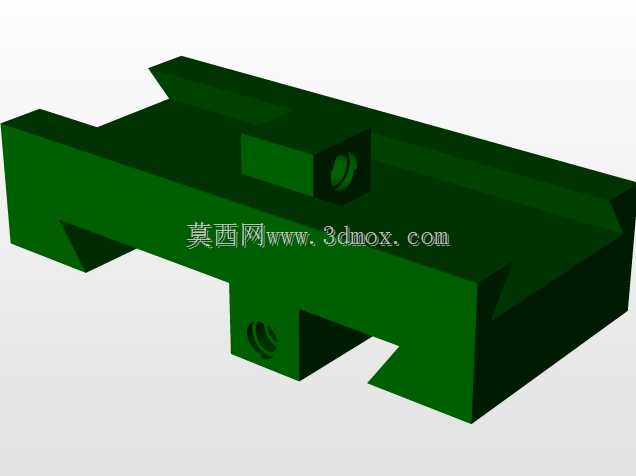

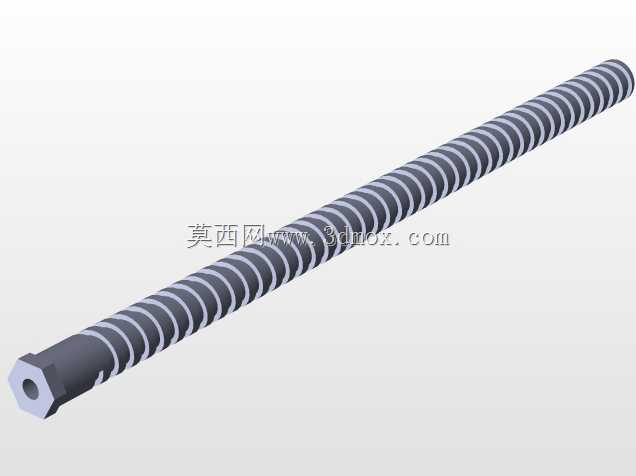

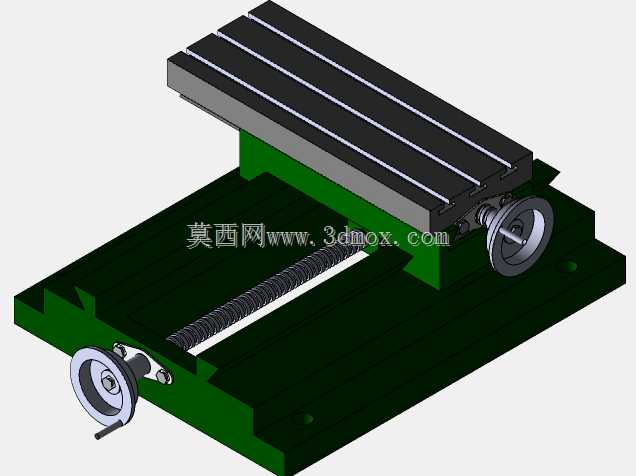

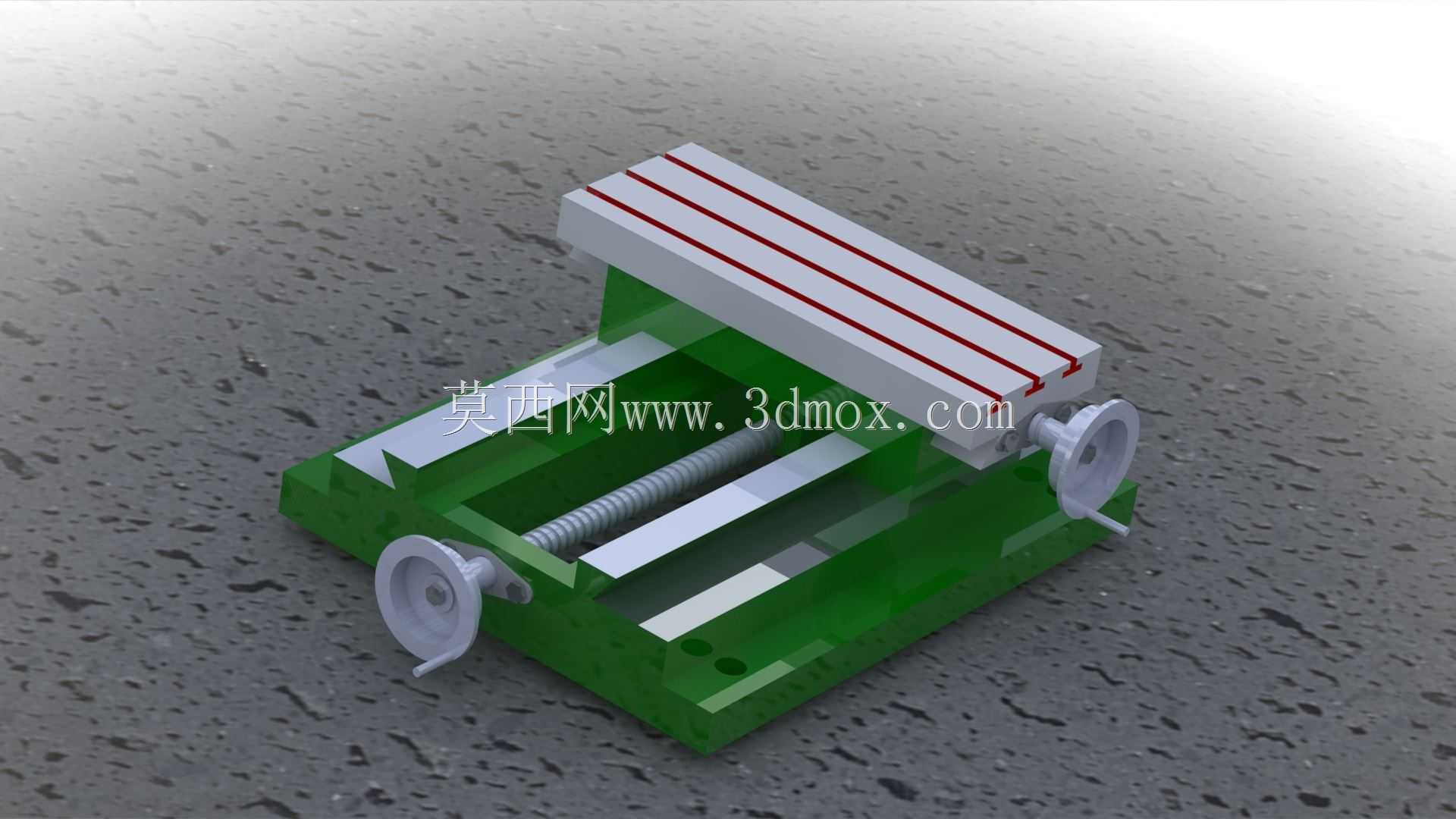

整体采用双层正交滑动布局，下层滑座承担纵向方向的位移导向，上层滑台承担横向方向的位移导向，两个方向的进给均采用梯形丝杆传动结构，手轮直接与丝杆端部连接，转动手轮即可带动对应滑台沿导轨方向平稳移动，丝杆自带的自锁特性可以保证调整到位后滑台不会自行窜动，无需额外锁紧结构即可维持位置精度，适配手动微调的操作场景，进给过程顺滑无卡滞，微调分辨率可以满足常规工装装夹的定位需求。

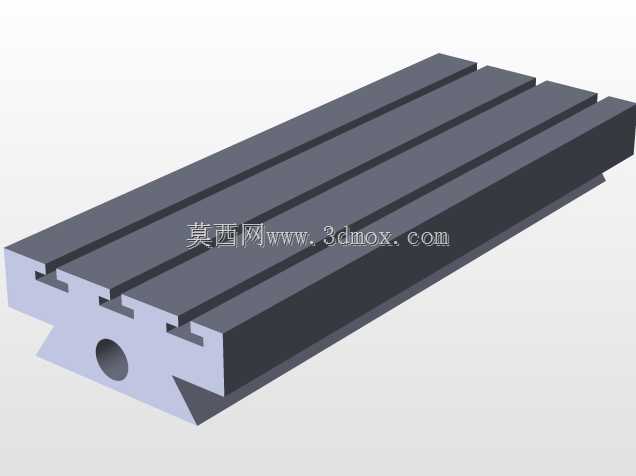

导向部分采用矩形滑动导轨结构，导轨与滑座为一体式铸造成型后经铣削、磨削加工而成，配合间隙经过精密刮研调整，滑动过程中无明显旷量，承载能力强，能够稳定承托上方装夹的工件以及配套的夹具，不会因为切削力或是检测接触力产生位置偏移。上层工作台面开设多道平行T型槽，槽体方向与横向进给方向平行，可以直接搭配T型螺栓、压块完成工件或是小型夹具的固定，槽间距经过统一设计，适配通用工装压块的安装尺寸，无需额外制作转接板即可完成多数规则零件的装夹固定。

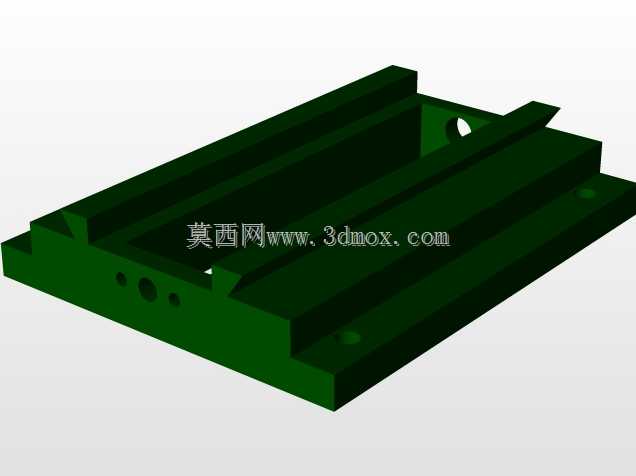

安装边界方面，滑座底部为平整安装面，四周预留沉头安装孔，可以直接固定在机床工作台、检测平台或是其他工装基座上，安装时仅需保证底座与安装面贴合平整即可，无需复杂的调平工序；整体外形尺寸紧凑，不会占用过多工位空间，两个方向的手轮均布置在滑台相邻的外侧边角位置，操作时不会与上方装夹的工件产生干涉，操作人员站在工位单侧即可完成两个方向的位置调整，操作动线流畅。

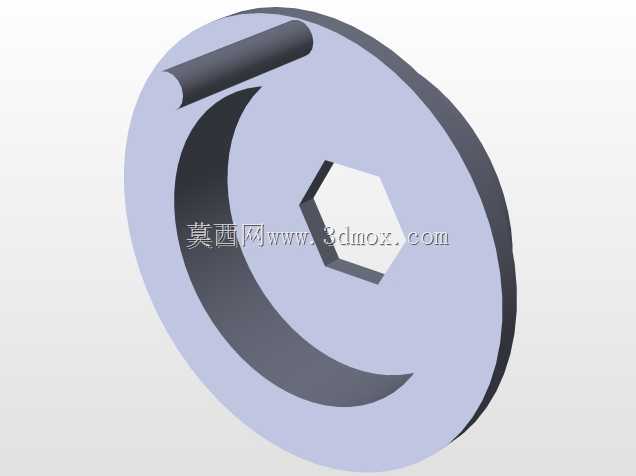

设计过程中优先考虑了手动操作的易用性与长期使用的耐磨性，导轨接触面预留了润滑脂加注空间，日常维护仅需定期涂抹润滑脂即可保证滑动顺畅，手轮采用防滑轮辐设计，转动时施力方便，微调时可以精准控制进给量，不会因为手轮打滑出现位置过调的问题。整体结构没有复杂的电控或是气动元件，纯机械结构可靠性高，在车间多尘、有切削液飞溅的环境下也能长期稳定工作，不会因为环境污染物出现传动失效的问题，非常适合机加工车间、维修工位、教学实验场景的定位装夹使用。
