工业级闭式减速齿轮传动装置结构设计

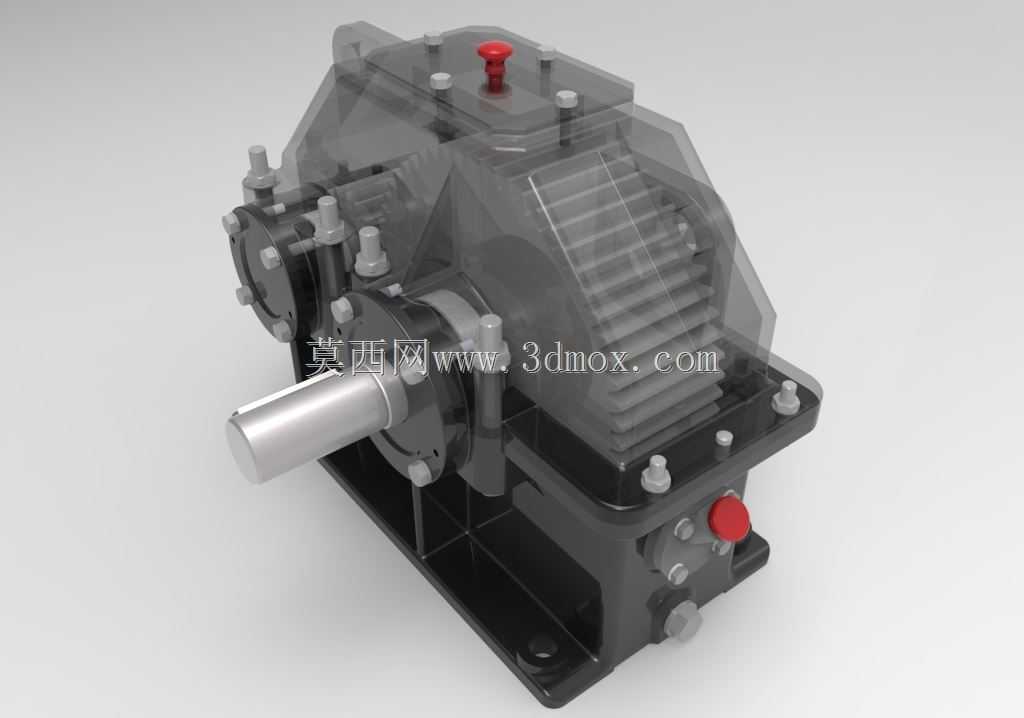

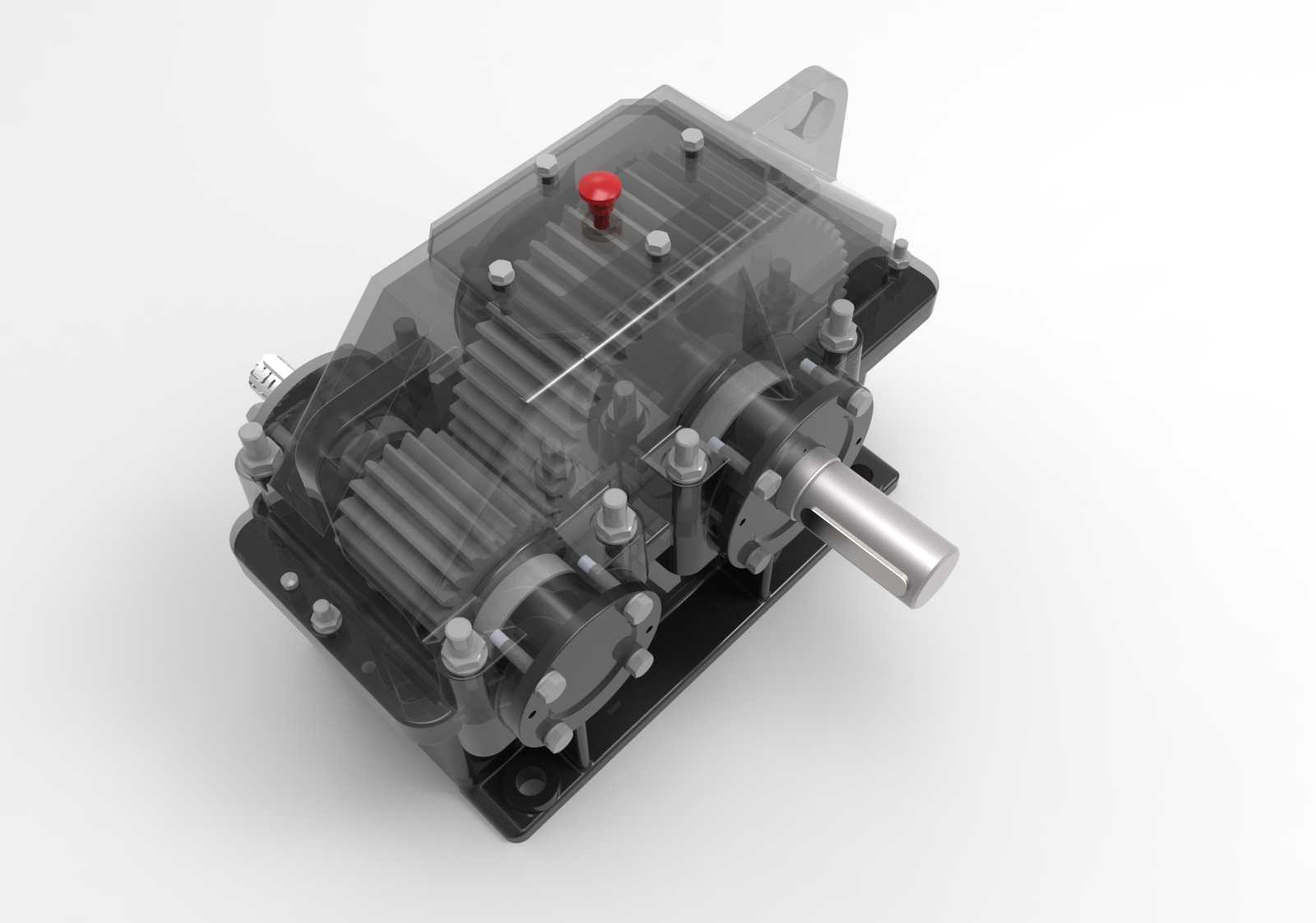

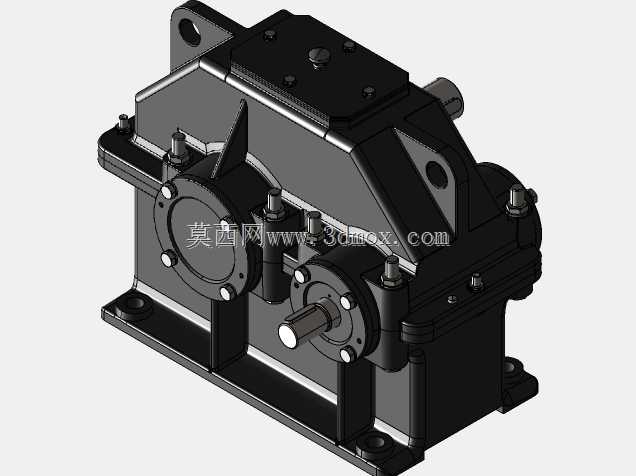

在各类工业传动场景中，减速齿轮装置是匹配原动机与工作机转速、传递额定扭矩的核心部件，广泛应用于输送线、自动化生产设备、工程机械、轻工机械等需要低转速大扭矩输出的工况中。这套闭式结构的减速齿轮装置，采用箱体全包裹的设计思路，将各级齿轮传动副完全封闭在箱体内腔，一方面可以储存润滑介质，保证齿轮啮合面、支撑轴承在运行过程中得到持续的润滑，降低摩擦损耗，另一方面也能隔绝生产现场的粉尘、金属碎屑、水汽等杂质侵入传动副，避免磨粒磨损、锈蚀等问题，大幅延长部件的维护周期与使用寿命。从结构布局来看，该装置采用平行轴齿轮传动结构，输入轴与输出轴平行布置，适配绝大多数常规传动链的安装布局需求，箱体采用剖分式设计，上下箱体通过定位销与紧固螺栓实现精准定位与刚性连接，既保证了传动过程中箱体的整体刚度，避免轴系受载变形导致齿轮啮合偏载，也方便后期检修时拆解检查内部齿轮、轴承的磨损情况。箱体顶部设置的透气塞，能够平衡箱体内外的气压差，避免设备长时间运行后箱体内温度升高、气压上升导致的密封件渗漏油问题；箱体侧面设置的油位观察与放油结构，能够方便运维人员快速掌握箱内润滑油的存量与状态，按周期完成润滑油更换。输入输出轴的轴伸端均配置了可靠的轴封结构，防止润滑油沿轴面泄漏，同时阻挡外部杂质进入箱体。在安装边界上，箱体底部设置了带安装孔的一体式安装底座，安装孔的孔距、孔径经过匹配设计，能够直接通过螺栓固定在设备的安装机架上，不需要额外制作过渡连接支架，降低现场安装的适配成本；轴伸的尺寸、键槽规格按照通用传动接口标准设计，能够直接通过联轴器、链轮、带轮等连接件与原动机、工作负载实现对接，不需要额外加工轴头。在设计过程中，各级齿轮的参数经过匹配计算，能够保证在额定负载下传动平稳，齿轮啮合的重合度满足运行要求，降低传动过程中的冲击与噪声；轴系的支撑轴承选型经过载荷校核，能够同时承受径向载荷与运行过程中产生的轴向载荷，保证轴系在满负载运行时的回转精度，避免齿轮出现偏载、打齿等故障。箱体内腔的结构设计充分考虑了润滑油的回流路径，齿轮运转时带起的润滑油能够顺利回流到箱底油池，同时保证各个轴承位置都能得到充分的润滑，避免出现干摩擦的情况。这类减速齿轮装置在实际选型应用中，需要根据工作端的负载扭矩、运行转速、每日运行时长、工况冲击程度等参数匹配对应的规格，同时在安装时要保证输入轴与原动机轴、输出轴与工作机轴的同轴度，避免额外的附加载荷影响轴承与齿轮的使用寿命，日常运维中只需定期检查润滑油状态、紧固连接螺栓、检查密封件是否渗漏，即可保证设备长期稳定运行。
