磁粉检测专用磁轭检测装置结构设计

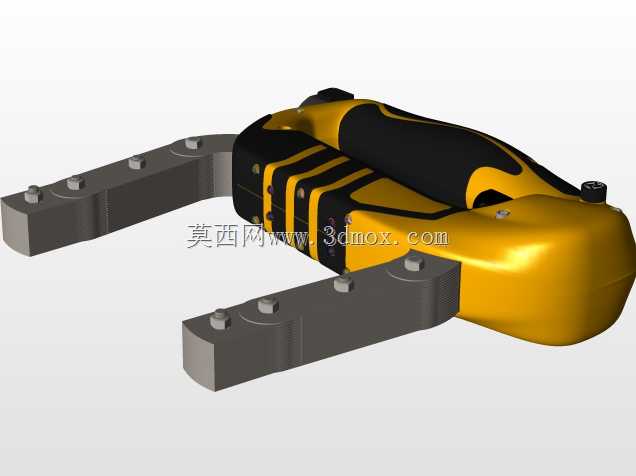

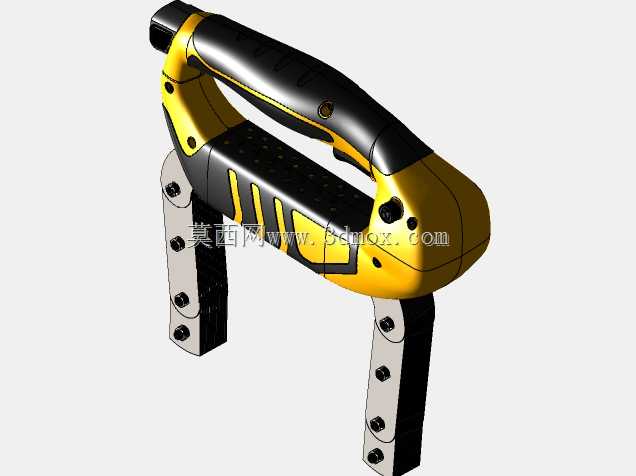

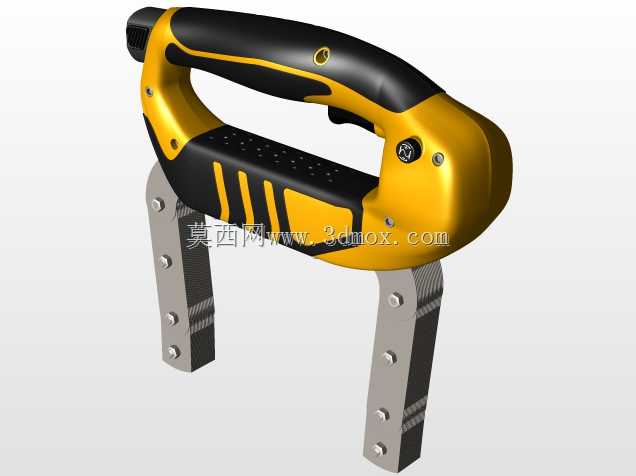

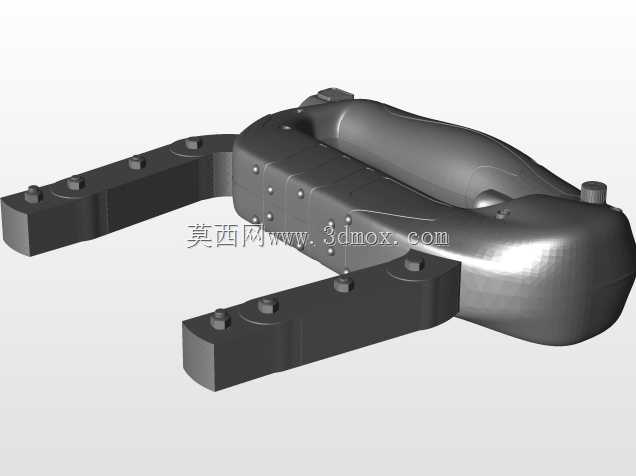

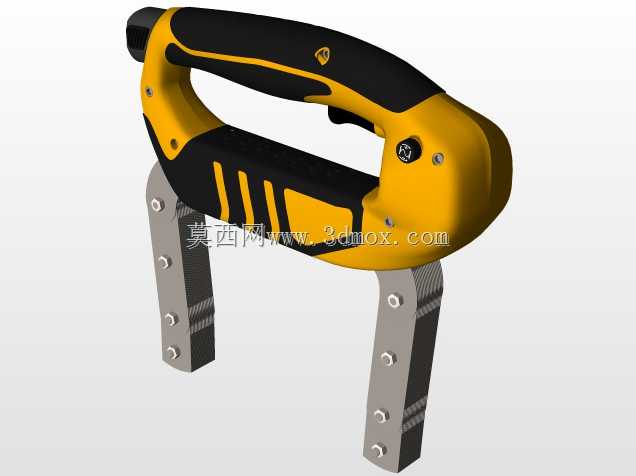

在工业制造领域的质量管控环节中，磁粉检测是铁磁性材料工件表面及近表面缺陷排查的核心无损检测手段，而磁轭作为磁粉检测的核心励磁装置，直接决定了缺陷检测的灵敏度与作业覆盖范围，广泛应用于焊接结构件质检、承压设备焊缝排查、钢结构加工验收、机械零部件表面缺陷筛查等多个工业场景，是制造业质量检测环节不可或缺的专用工装设备。这款磁轭装置的核心设计目标，是为现场磁粉检测作业提供稳定的交变励磁磁场，通过在被检测工件表面形成足够强度的均匀磁场，让磁粉在缺陷处的漏磁场位置形成清晰可见的磁痕，帮助检测人员快速识别肉眼无法直接观测到的细微裂纹、未焊透、夹渣、折叠等表面及近表面缺陷，有效规避带缺陷工件流入后续工序带来的结构失效风险。从功能设计逻辑来看，这款磁轭采用了开放式的U型磁路结构，两个磁极端面做了平整化处理，能够与不同曲率的工件表面实现良好贴合，尽可能降低磁路气隙带来的磁场损耗，保证励磁磁场能够有效导入被检测工件内部；磁轭的握持区域做了适配人手操作的弧度优化，既能够满足单人手持移动检测的作业需求，也可以搭配固定支架实现特定工位的定点自动化检测，适配不同场景下的检测作业需求。在结构设计层面，这款磁轭的整体外形紧凑，磁极间距设置在符合行业检测规范的合理区间内，既能够保证单次检测的有效覆盖宽度，减少检测过程中的移动频次提升作业效率，也能够避免磁极间距过大导致的磁场强度衰减问题，确保检测区域内的磁场强度满足磁粉检测的标准要求；装置的安装边界充分考虑了现场作业的复杂工况，整体结构无突出的尖锐棱角，在狭窄的焊接工位、设备检修现场等受限空间内也能够灵活操作，磁极部位预留了适配不同形状极靴的安装接口，可以根据平面、曲面、角焊缝等不同检测面的形状更换匹配的极靴，进一步提升装置的场景适配能力。在实际应用过程中，这款磁轭可以搭配交流励磁电源实现连续法磁粉检测，对焊缝表面的疲劳裂纹、加工件的表面淬火裂纹、锻件的表面折叠缺陷都有着极高的检出灵敏度，相比传统的触头法磁粉检测，这款磁轭装置不会在工件表面产生电弧灼伤，不会对被检测工件的表面质量造成损伤，尤其适合对表面质量要求较高的精加工零部件、承压管道焊缝、大型钢结构节点等场景的检测作业。设计过程中充分考量了现场作业的操作便利性，整体重量控制在单人长时间手持作业无明显负重感的区间内，磁路结构经过优化后励磁效率更高，在达到同等磁场强度的前提下能耗更低，能够适配长时间连续户外检测作业的使用需求，装置的结构强度经过校核，日常使用过程中不易出现磁芯变形、结构松动等问题，能够适应工业现场复杂的作业环境，为磁粉检测作业提供稳定可靠的励磁支撑。
