SMC法兰型长行程标准气缸结构设计

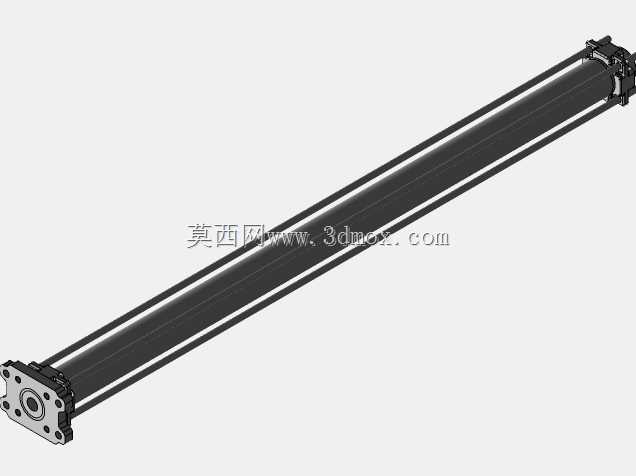

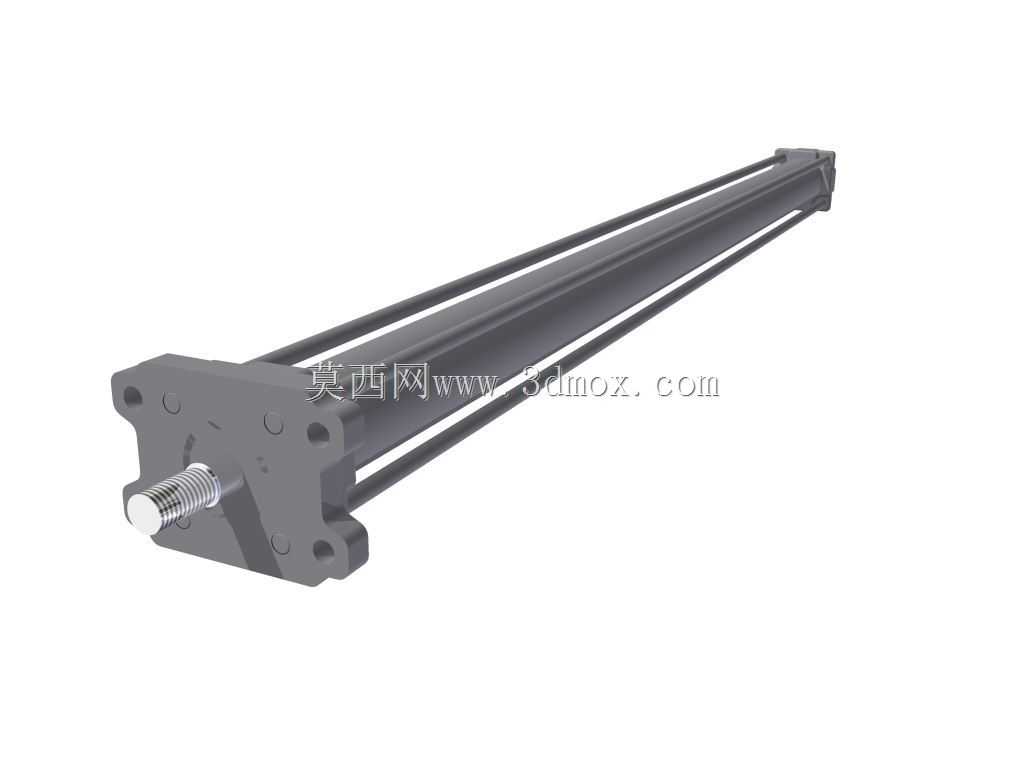

这款法兰型长行程气缸是气动系统中常用的直线执行元件，广泛应用于自动化生产线的物料推送、工位移位、工装夹紧、长距离举升等场景，在轻工包装、电子装配、纺织机械、物流输送等领域的气动回路中承担动力输出功能，能够将压缩空气的压力能稳定转换为直线往复运动的机械能，适配需要长行程直线动作的工位需求。该气缸采用杆侧法兰安装形式，安装端的法兰盘带有均匀分布的安装孔，可直接通过螺栓紧固在设备安装面板上，安装定位精度高，承载时受力均匀，能够承受一定的侧向负载，适配正装、侧装等多种设备安装布局。气缸缸径为40mm，额定行程达800mm，长行程设计可满足大跨度工位的动作需求，缸筒采用硬质阳极氧化铝合金材质，内壁粗糙度低，配合耐磨导向环与活塞密封件，运行时摩擦阻力小，低速动作无爬行，密封性能优异，可在常规0.1-1.0MPa工作压力下稳定运行，活塞杆表面经过镀硬铬处理，硬度高、耐磨性好，外露端带有标准外螺纹，可方便连接各类负载接头、推板等执行端配件。设计过程中重点考量了长行程气缸的活塞杆挠度问题，通过优化活塞杆直径与导向套长度的匹配关系，在保证行程长度的前提下降低活塞杆伸出时的下垂量，避免运行过程中出现卡滞、密封件偏磨等问题；两端端盖采用高强度压铸铝合金材质，设置有可调缓冲结构，可根据负载大小调节缓冲节流阀开度，在活塞运行到行程端点时实现平稳减速，降低撞击噪音与结构冲击，延长气缸整体使用寿命。安装边界上，法兰盘的安装孔位遵循标准气缸安装尺寸规范，缸体外形为规整圆柱形，除法兰安装端外其余部位无突出结构，可嵌入设备型材框架内安装，节省设备安装空间；气口设置在缸体两端的端盖上，采用标准内螺纹接口，可适配常规气动快插接头，气路连接便捷，整体结构紧凑，维护时仅需更换密封件即可完成常规保养，适配多数常规工业气动系统的使用需求，能够在多粉尘、常规温湿度的工业车间环境下长期稳定工作，为自动化设备提供可靠的直线动力输出。
