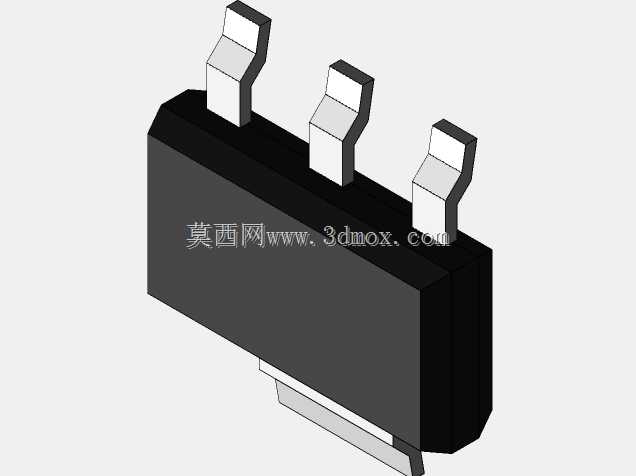

SOT223封装贴片半导体元器件三维结构

这款SOT223封装的贴片式半导体元器件，广泛应用于各类消费电子、工业控制板卡、电源管理模块的电路设计场景中，是小功率线性稳压、功率开关、信号放大类电路的核心承载封装形式，能够在有限的板卡空间内实现半导体芯片的电气连接、物理防护与散热传导功能，适配波峰焊、回流焊等主流SMT表面贴装生产工艺，是中小功率电子方案中应用极为普遍的封装选型。

从产品功能特性来看，该封装采用三引脚引出设计，其中一侧引脚为加宽散热焊盘结构，在实际电路工作中，既可以通过三个信号引脚完成芯片与电路板走线的电气连通，实现信号输入、输出与接地的功能，也能借助底部的大面积散热焊盘将芯片工作产生的热量快速传导至PCB板的散热铜箔上，有效降低芯片工作结温，提升器件长期工作的稳定性与负载能力，相比更小尺寸的贴片封装，它可以承载更高的持续工作电流，适配更大功率的电路需求，同时相比直插类封装，又能大幅压缩板卡占用空间，适配高密度贴装的生产要求。

在设计思路上，这款三维结构完全还原真实器件的物理特征，主体采用黑色环氧塑封主体作为芯片的承载与防护结构，将半导体芯片完全包裹在塑封料内部，隔绝外界水汽、粉尘与机械应力对芯片的损伤；三个引出引脚采用弯折成型的铜质基材结构，引脚表面做镀锡处理保证焊接可靠性，引脚的弯折角度、伸出长度、引脚间距完全匹配行业通用的SOT223封装规范，能够直接适配标准封装焊盘的设计要求，底部的散热焊盘与塑封主体的结合位置做了台阶过渡处理，还原真实器件的装配公差特征，避免三维结构与实际器件出现尺寸偏差。

从外形尺寸与安装边界来看，该封装主体为长方体塑封结构，三个引脚沿塑封主体的长边一侧平行引出，引脚之间保持标准的等间距设计，每个引脚的宽度、厚度都符合行业封装规范，安装时器件整体贴附于PCB板表面，引脚与底部散热焊盘同时与板上对应焊盘对齐，焊接后器件主体与板面保持极小的装配间隙，不会额外占用板卡上方的垂直空间，在进行板卡布局设计时，只需要按照该封装的外轮廓预留对应的安装区域，避开周边过高的元器件即可满足装配要求，同时散热焊盘对应的板卡位置可以根据散热需求设计不同面积的散热铜箔，进一步拓展器件的功率承载能力，满足不同功率等级的电路设计需求。
