日内瓦轮间歇传动机构结构设计

这款日内瓦轮间歇传动机构，是机械传动领域实现间歇步进运动的经典结构，广泛应用在多工位自动化转台、胶片放映机输片机构、包装机械分度送料、轻工机械工位切换等需要精准间歇动作的场景中，能够将输入轴的连续匀速旋转运动，转化为输出端的周期性间歇旋转，每一次动作的转角固定，定位精度可靠，无需额外加装复杂的定位组件即可实现工位间的精准停靠。

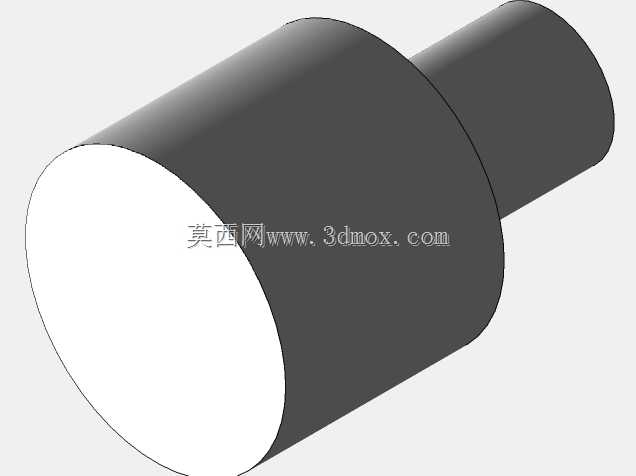

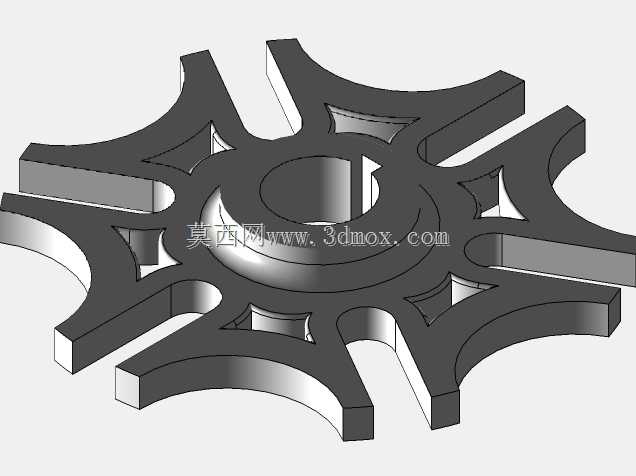

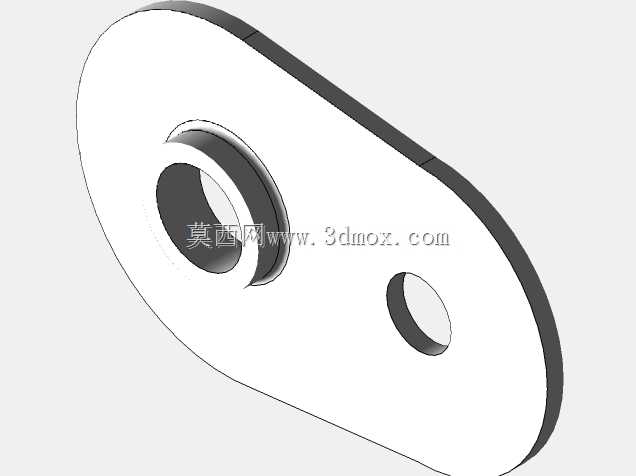

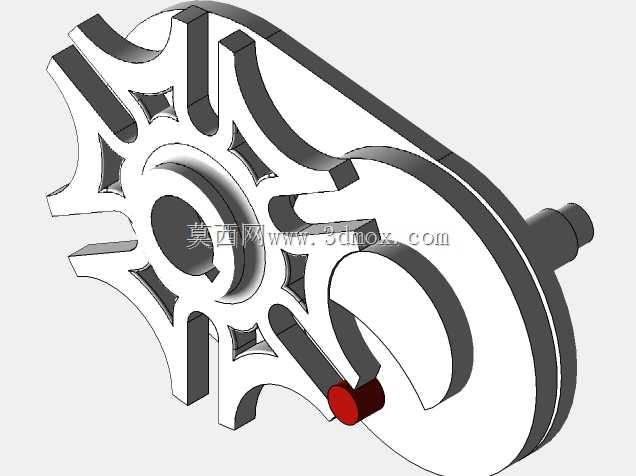

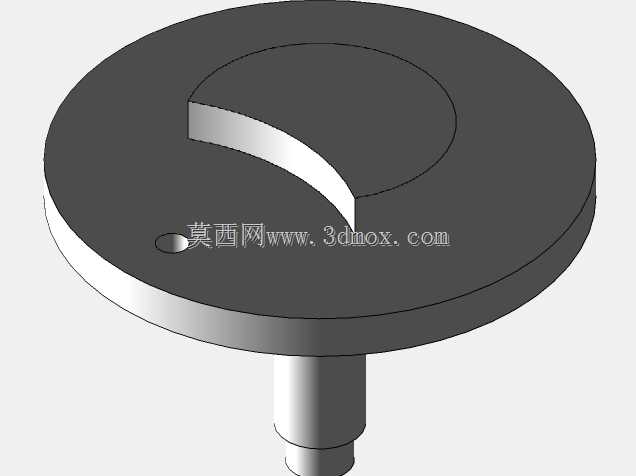

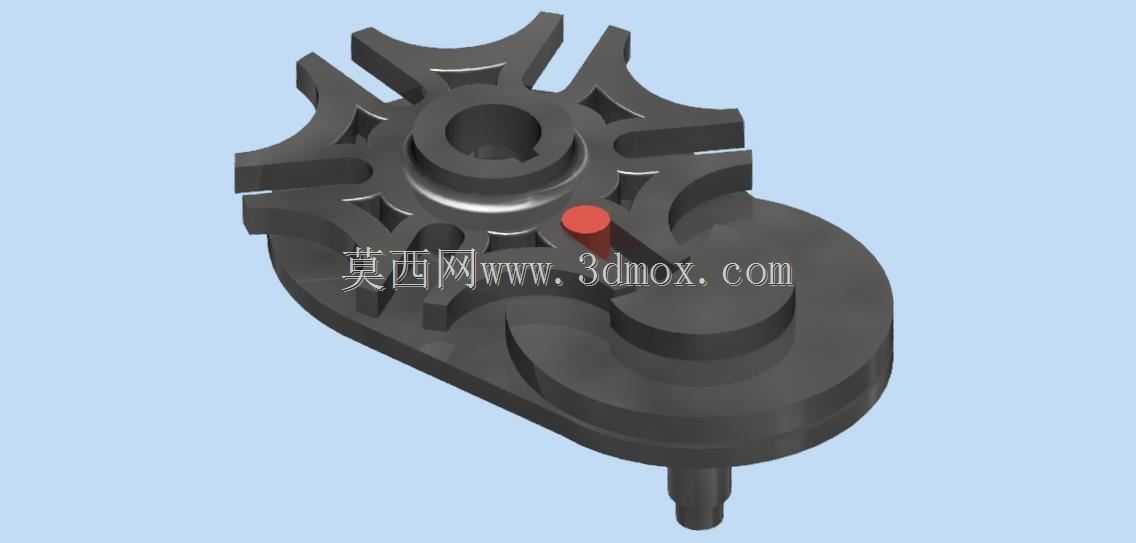

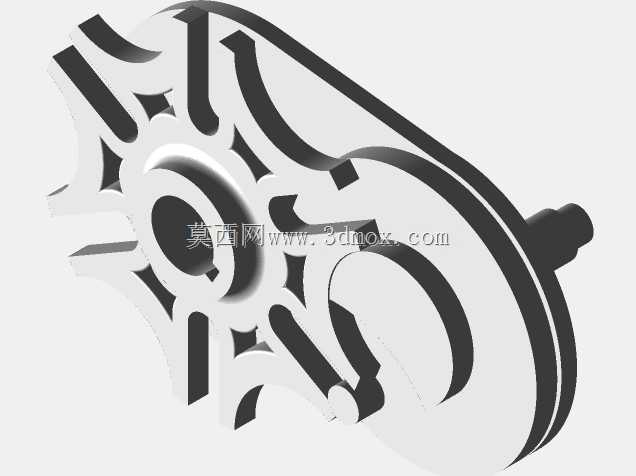

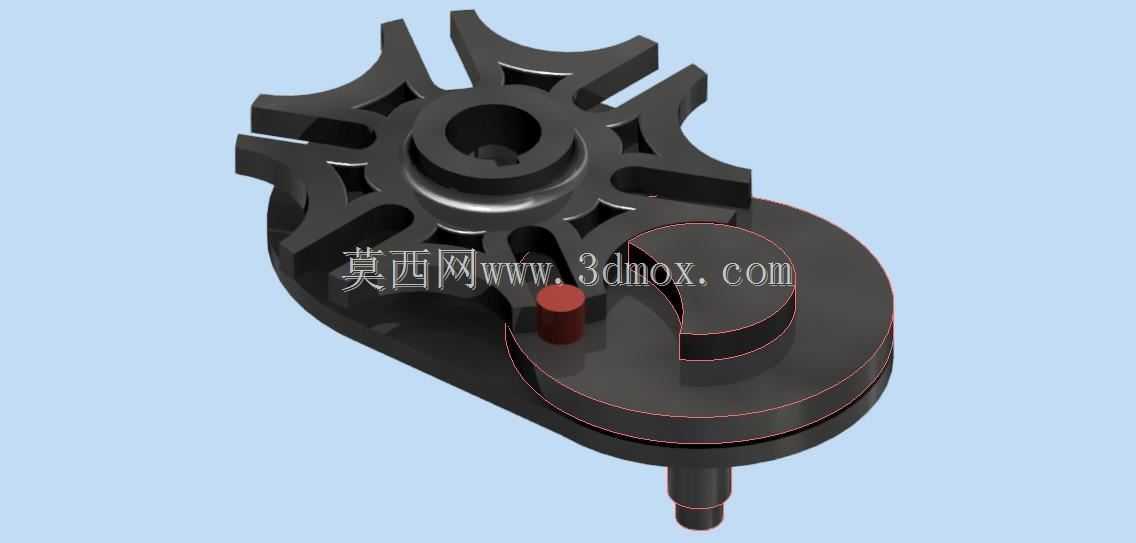

整套机构核心由主动拨盘与从动槽轮两部分构成，主动拨盘上集成了圆柱驱动销与弧形锁止凸盘，从动槽轮则均匀分布径向开口槽与对应锁止凹弧。当主动轴持续旋转时，驱动销会在特定角度范围内嵌入从动槽轮的径向槽内，带动槽轮转过固定的分度角度，待驱动销脱离槽轮开口后，主动拨盘上的弧形锁止凸盘会恰好卡入从动槽轮的凹弧轮廓内，将从动槽轮完全锁止固定，避免其在停歇阶段出现窜动或偏移，直到驱动销进入下一个径向槽，才会解锁并带动槽轮完成下一次分度转动，整个动停过程衔接顺畅，冲击载荷小，传动过程无回退间隙。

在设计层面，这套结构充分考虑了传动平稳性需求，槽轮的槽口做了圆弧过渡处理，避免驱动销进入和脱出槽口时产生刚性撞击，驱动销的直径与槽宽采用小间隙配合，既保证传动过程无虚位，又能降低摩擦磨损；锁止凸盘的圆弧半径与槽轮凹弧半径完全匹配，锁止状态下接触面均匀贴合，不会出现卡滞或晃动的问题。整体结构采用同轴分层布局，主动轴与从动轴平行布置，安装时仅需保证两轴的中心距与设计值一致，即可实现顺畅传动，整体外轮廓紧凑，径向安装边界可根据实际工位需求调整槽数，常见的四槽结构对应每次90度分度，六槽、八槽结构可适配更小分度角的多工位场景，轴向厚度可根据传递扭矩的需求调整拨盘与槽轮的厚度，适配不同负载等级的传动需求。

该机构无需复杂的电控程序配合，纯机械结构即可实现稳定的间歇传动，相比棘轮棘爪结构，其传动过程噪音更低，分度精度更高，动停比固定，非常适合在高速轻载的间歇传动场景中使用，能够大幅简化设备的传动链路，降低设备的制造成本与维护难度。
