带液压抽芯结构的铝塑注塑模具设计

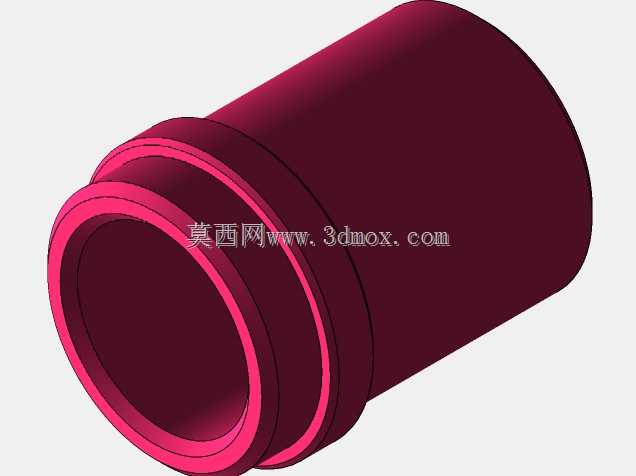

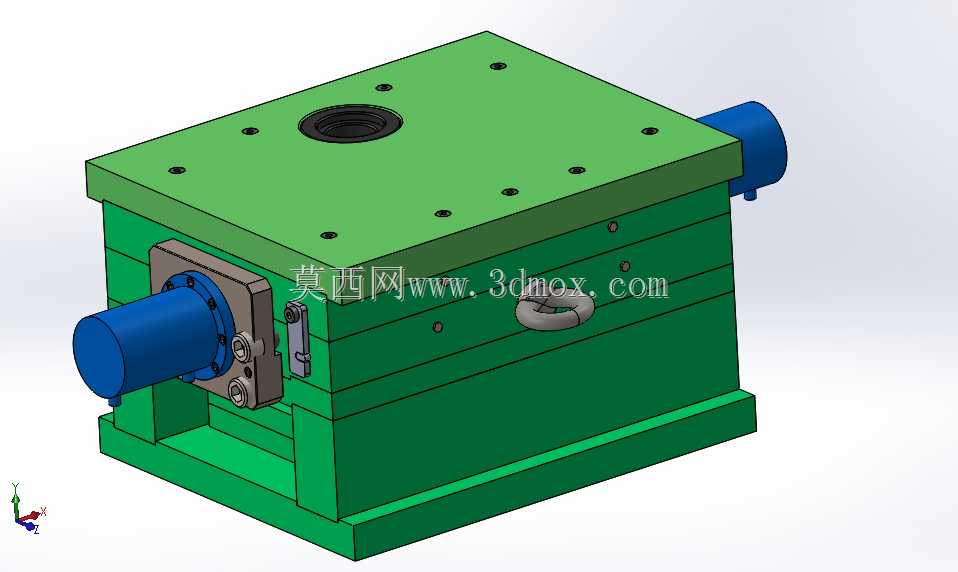

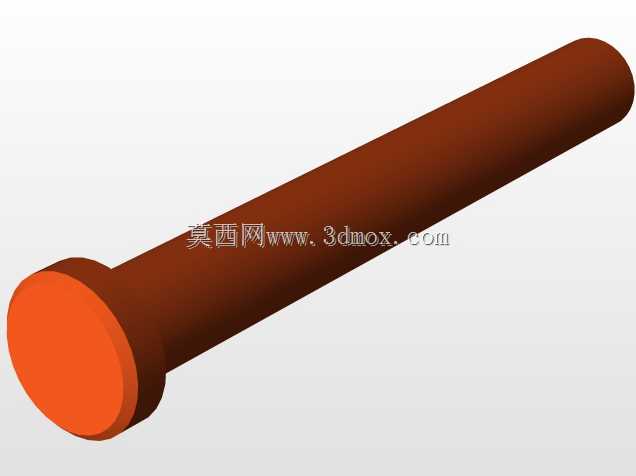

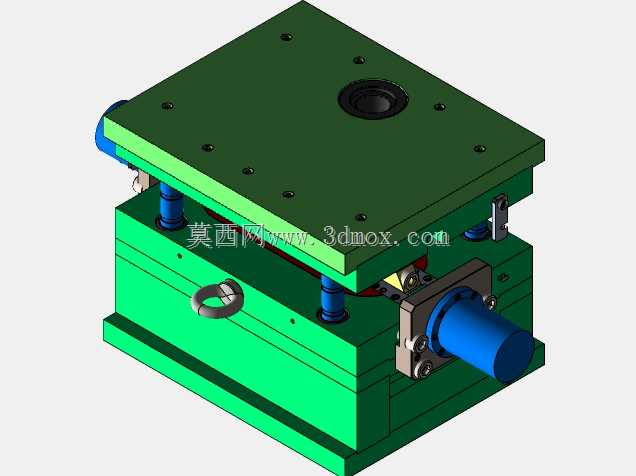

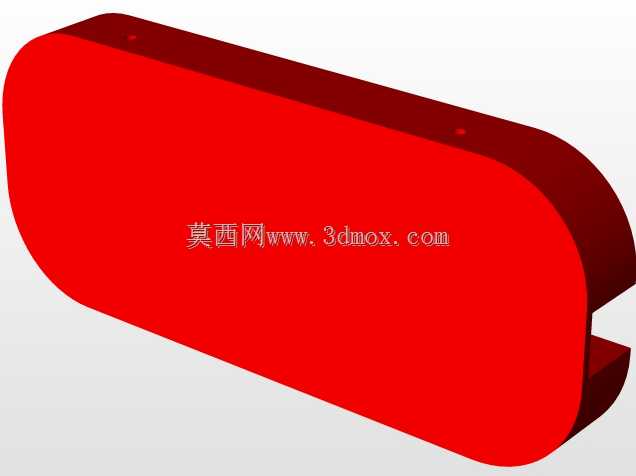

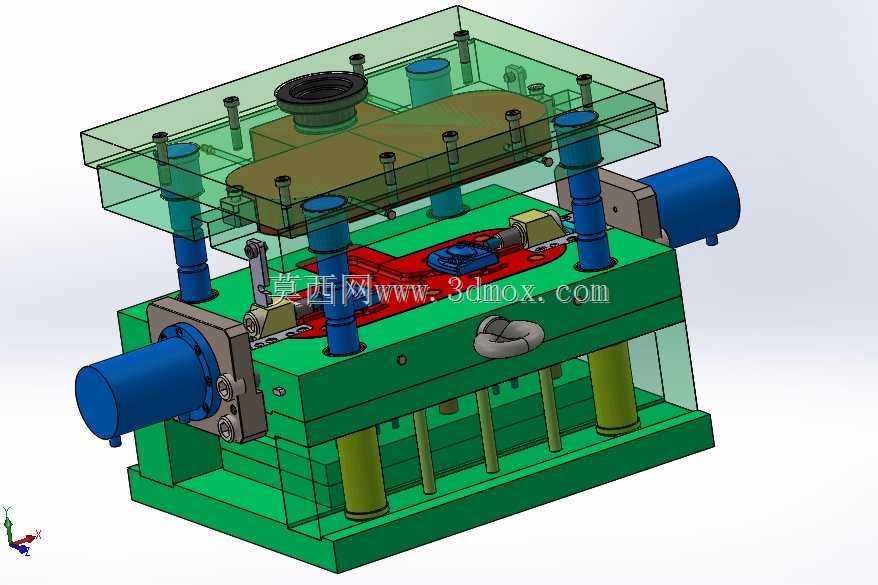

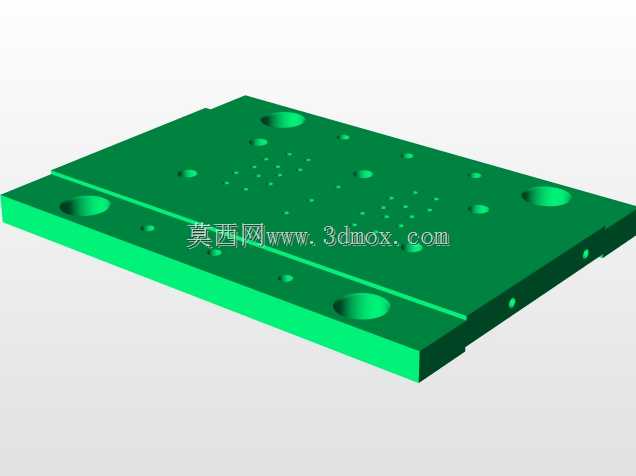

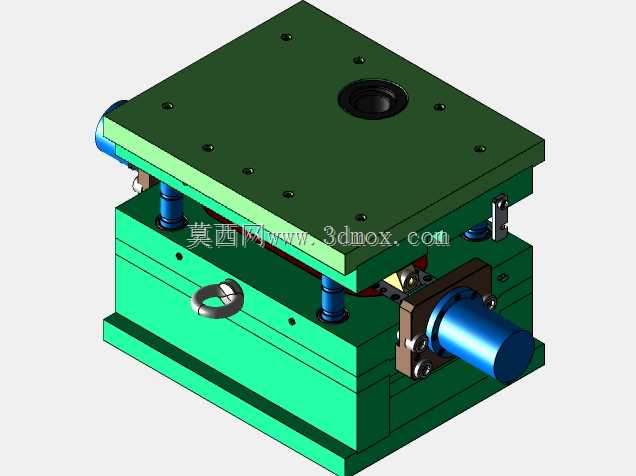

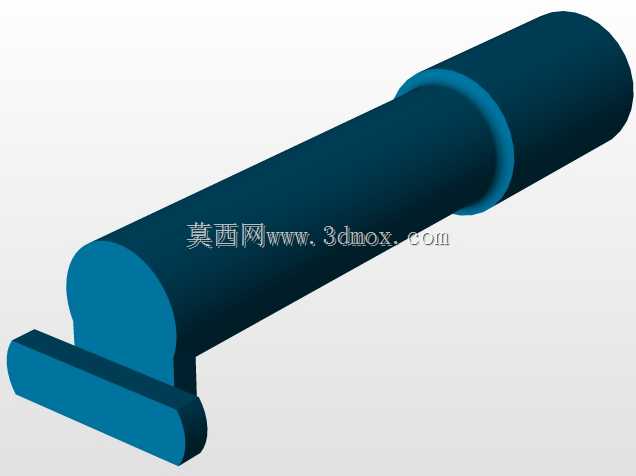

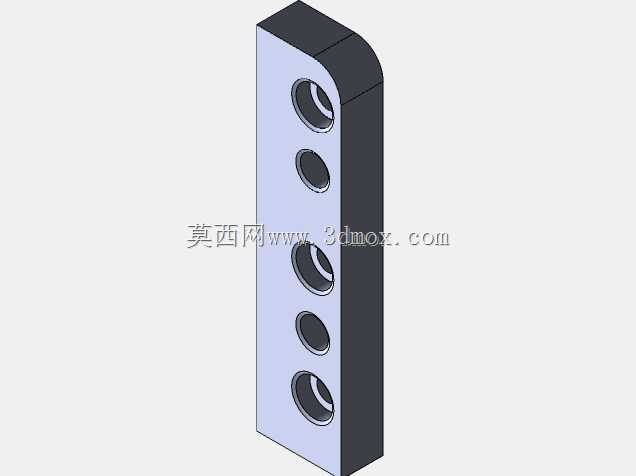

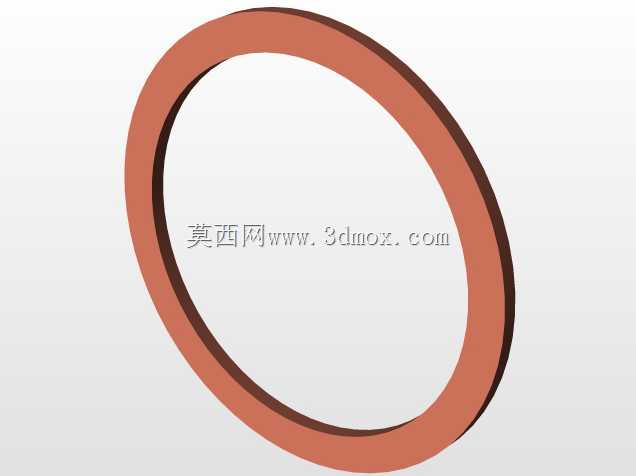

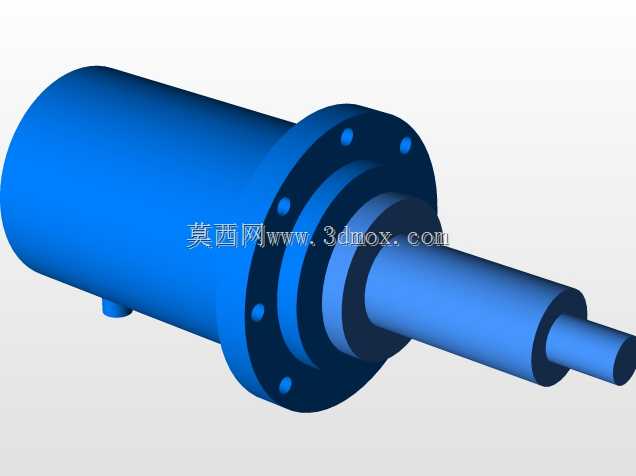

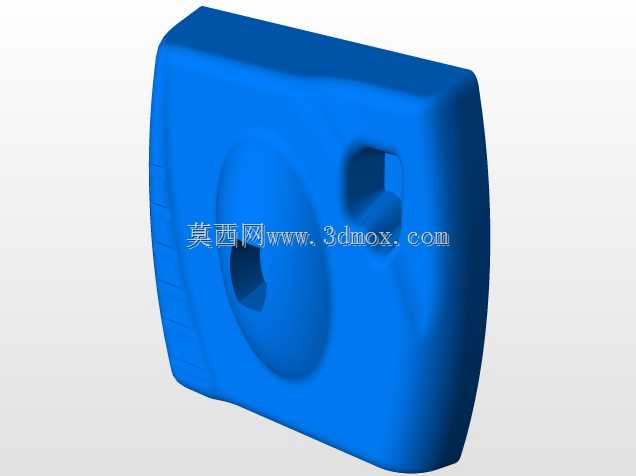

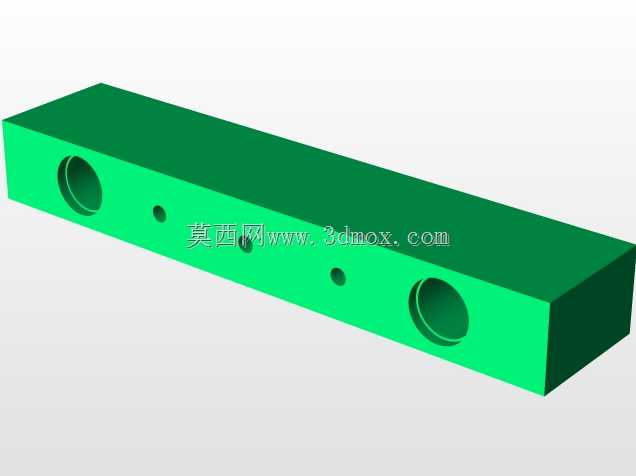

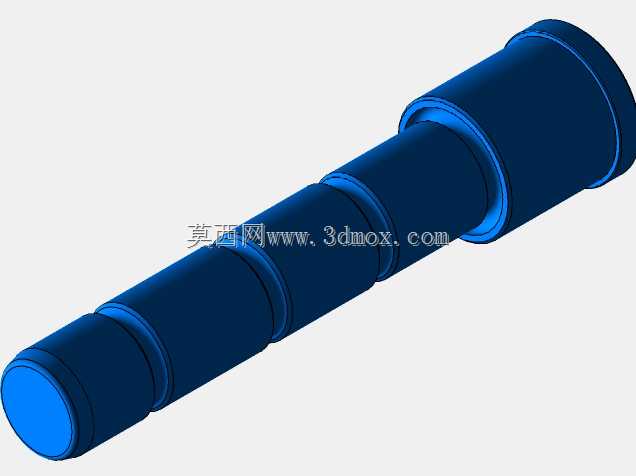

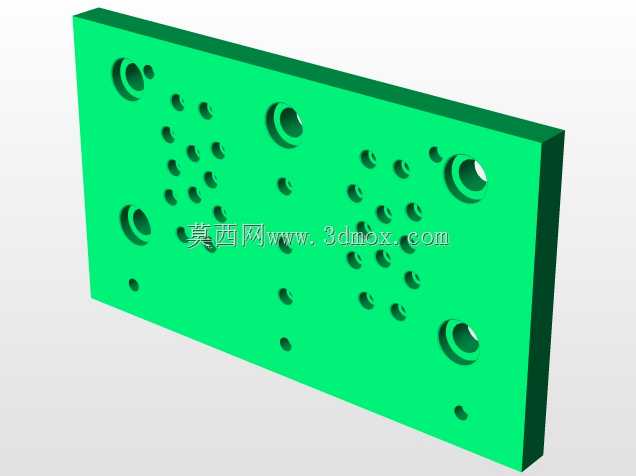

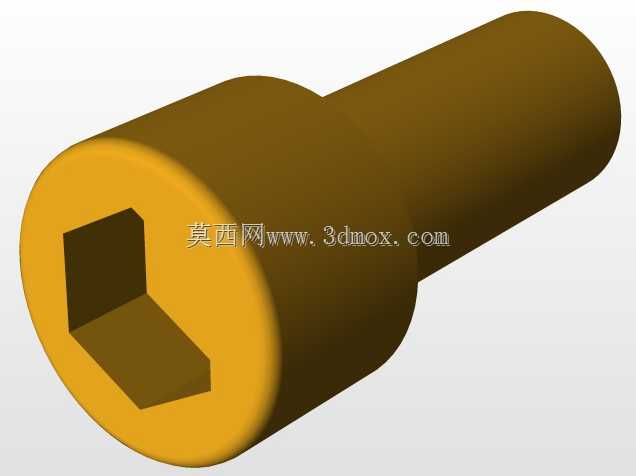

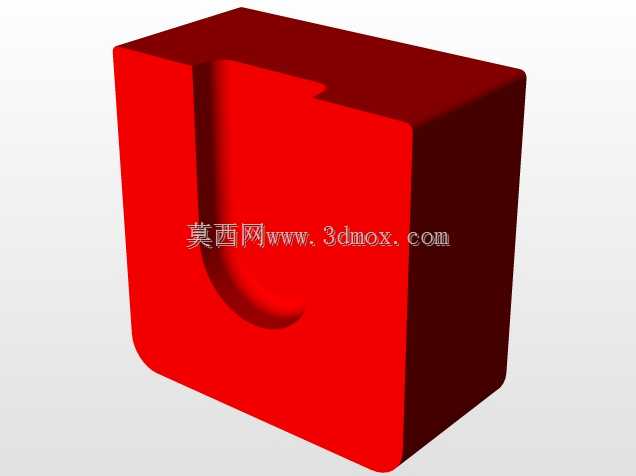

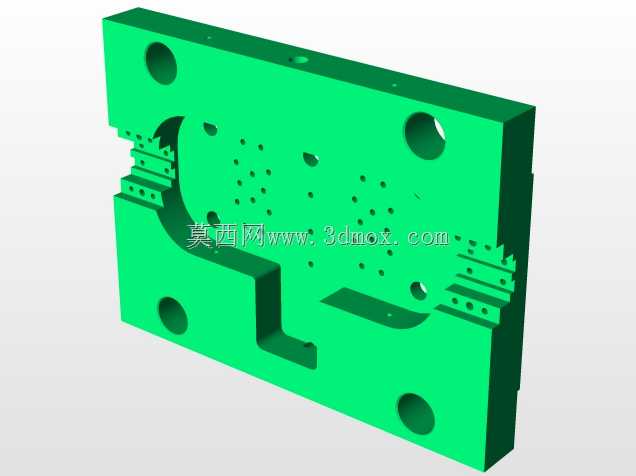

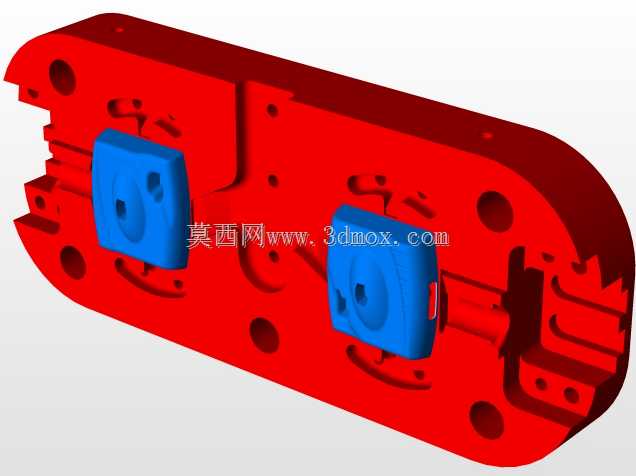

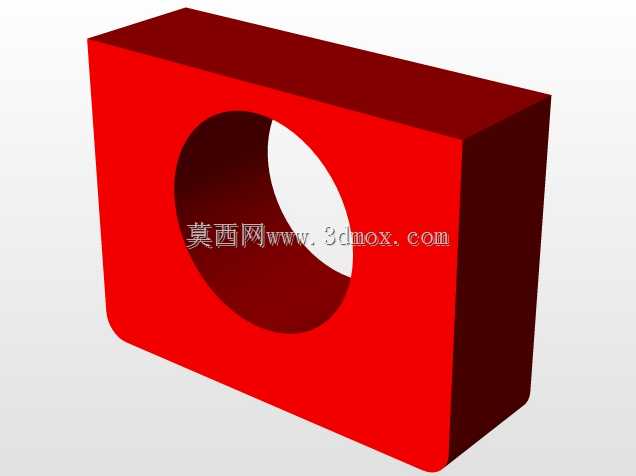

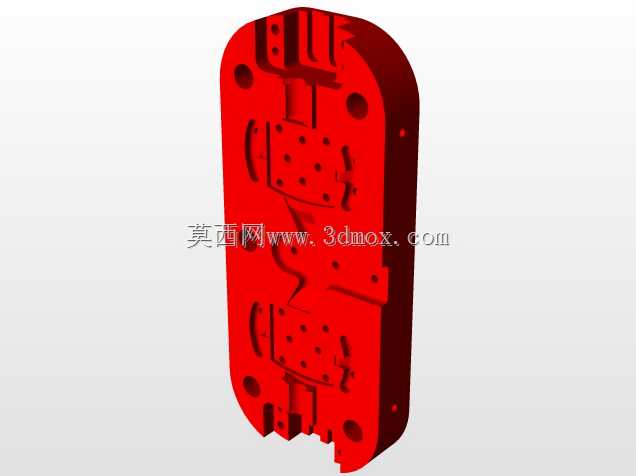

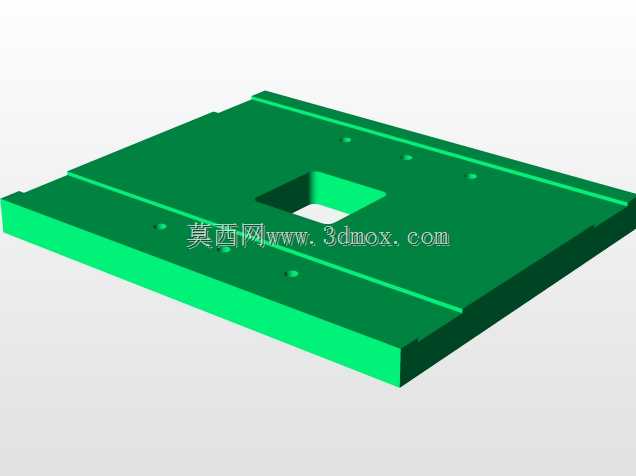

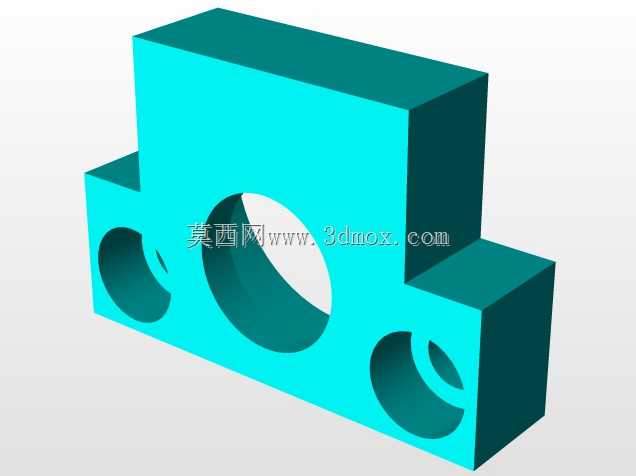

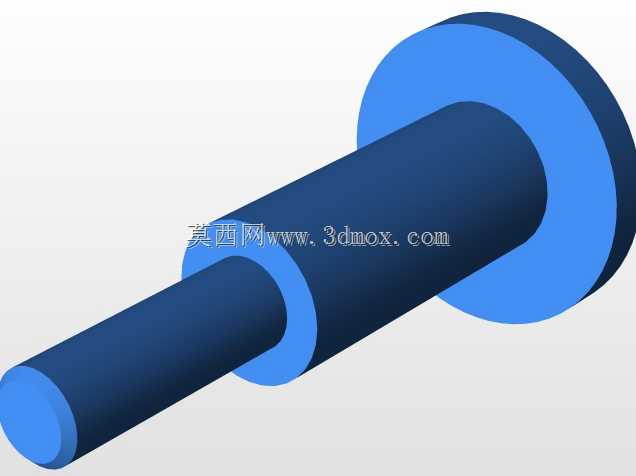

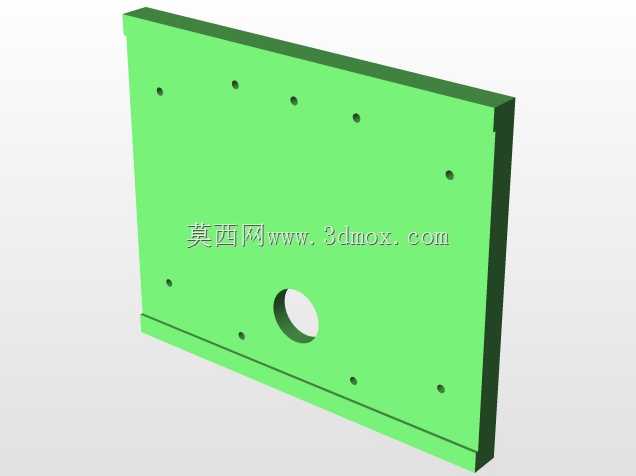

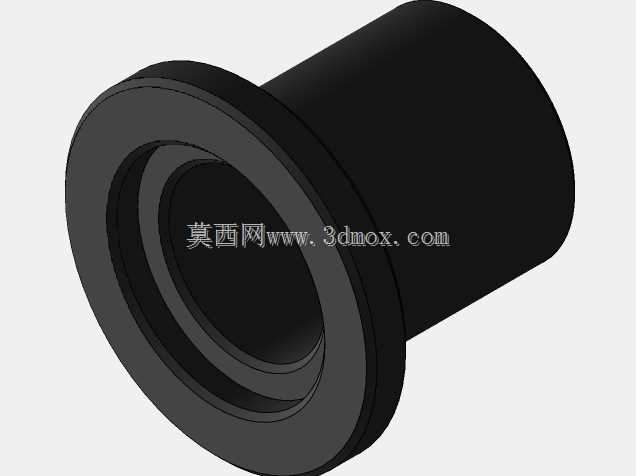

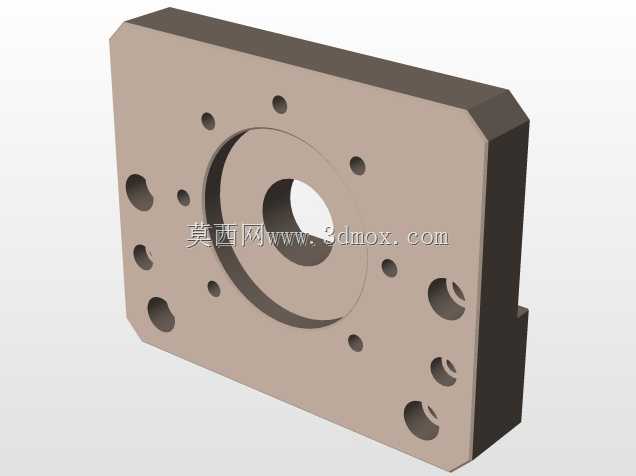

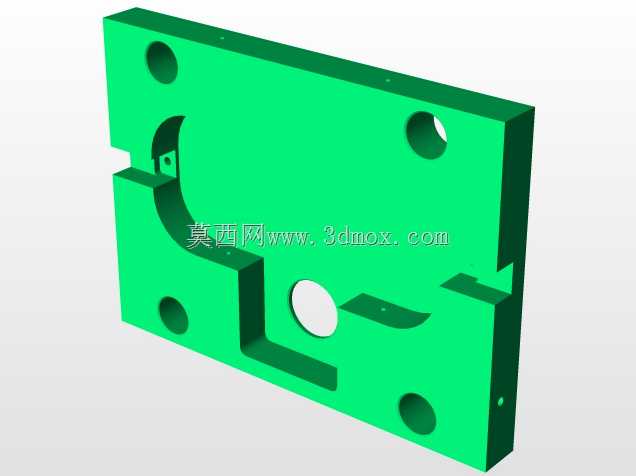

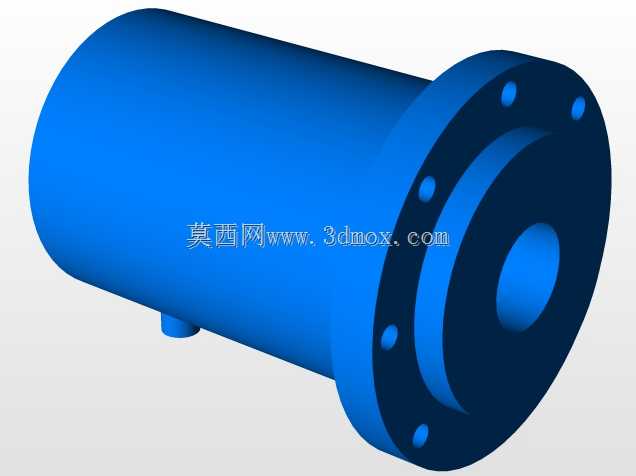

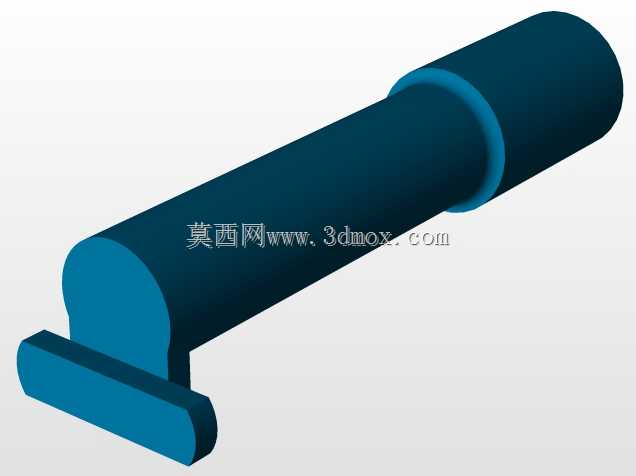

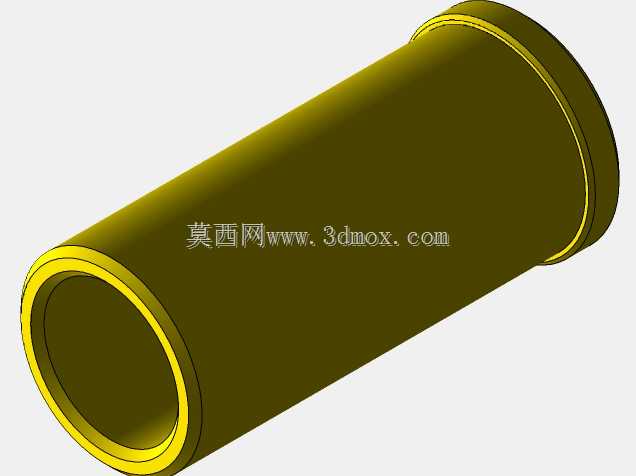

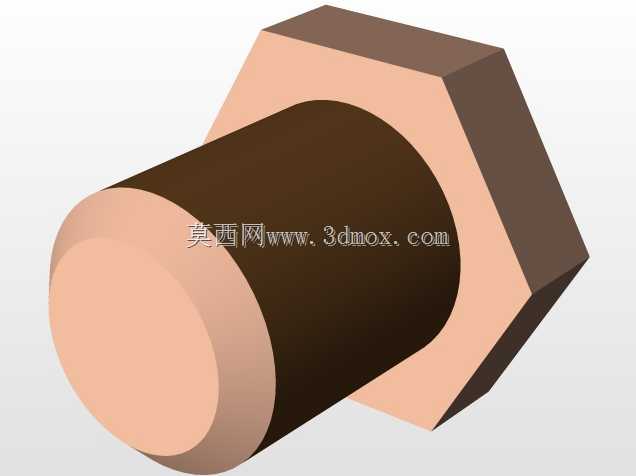

这套模具主要应用于消费电子、小型家电领域带侧向凹凸结构的铝塑复合材质机身零件批量注塑生产场景，针对铝塑共注成型过程中嵌件定位、侧向结构脱模、成型精度控制的核心痛点设计，可适配卧式注塑机的标准安装接口，完成对应零件的连续注塑作业。模具整体采用三板式模架结构，上下模架通过多组等高导柱导套实现精准合模导向，导柱配套耐磨铜套降低长期开合模的磨损量，保证合模过程中型腔与型芯的同轴度误差控制在0.02mm以内，避免成型零件出现飞边、错模缺陷。模具两侧配置横向液压抽芯油缸，针对零件侧壁的侧向卡扣、安装孔位结构设计独立滑块抽芯机构，油缸通过连接块与滑块刚性连接，开模前先完成侧向抽芯动作，避免强制脱模拉伤零件侧壁结构，油缸行程匹配侧向凹凸结构的抽拔距离，预留5mm安全行程防止抽芯不到位引发的零件卡滞问题。模具内部围绕铝塑复合成型的工艺特性设计流道与冷却系统，主流道采用偏心定位适配注塑机炮嘴位置，分流道采用圆形截面设计减少熔体流动阻力，保证铝塑熔体在型腔内的填充速度均匀，避免出现熔接痕、填充不足缺陷；冷却水道围绕型腔、型芯均匀排布，通过循环恒温介质控制模具整体温度均匀性，减少铝塑两种材质冷却收缩率差异带来的零件翘曲变形问题。模具下侧配置多组顶杆与顶管结合的顶出机构，顶出位置均匀分布在零件加强筋、安装柱的对应位置，保证开模后顶出力均匀作用在零件上，避免顶出过程中零件出现变形、顶白缺陷；顶出机构配套复位杆与复位弹簧，合模过程中可自动完成顶出板的复位动作，保证连续生产的动作可靠性。模具的安装边界完全适配常规200吨级卧式注塑机的拉杆间距、模厚安装范围，上下模分别配置标准压板槽与定位圈，可快速完成设备上的安装定位，配套的液压抽芯油路接口采用标准快插接头，可直接对接注塑机的液压输出端口，无需额外改造即可投入生产使用。
