标准SNMG数控外圆车削刀具结构

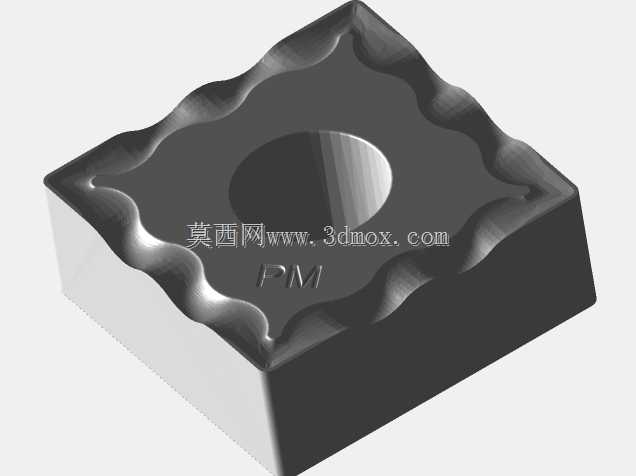

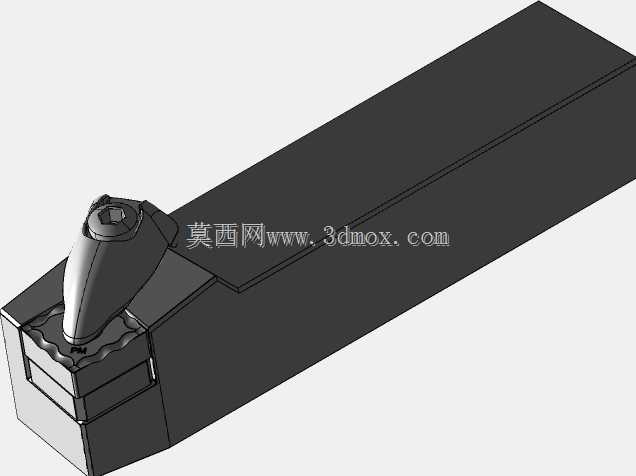

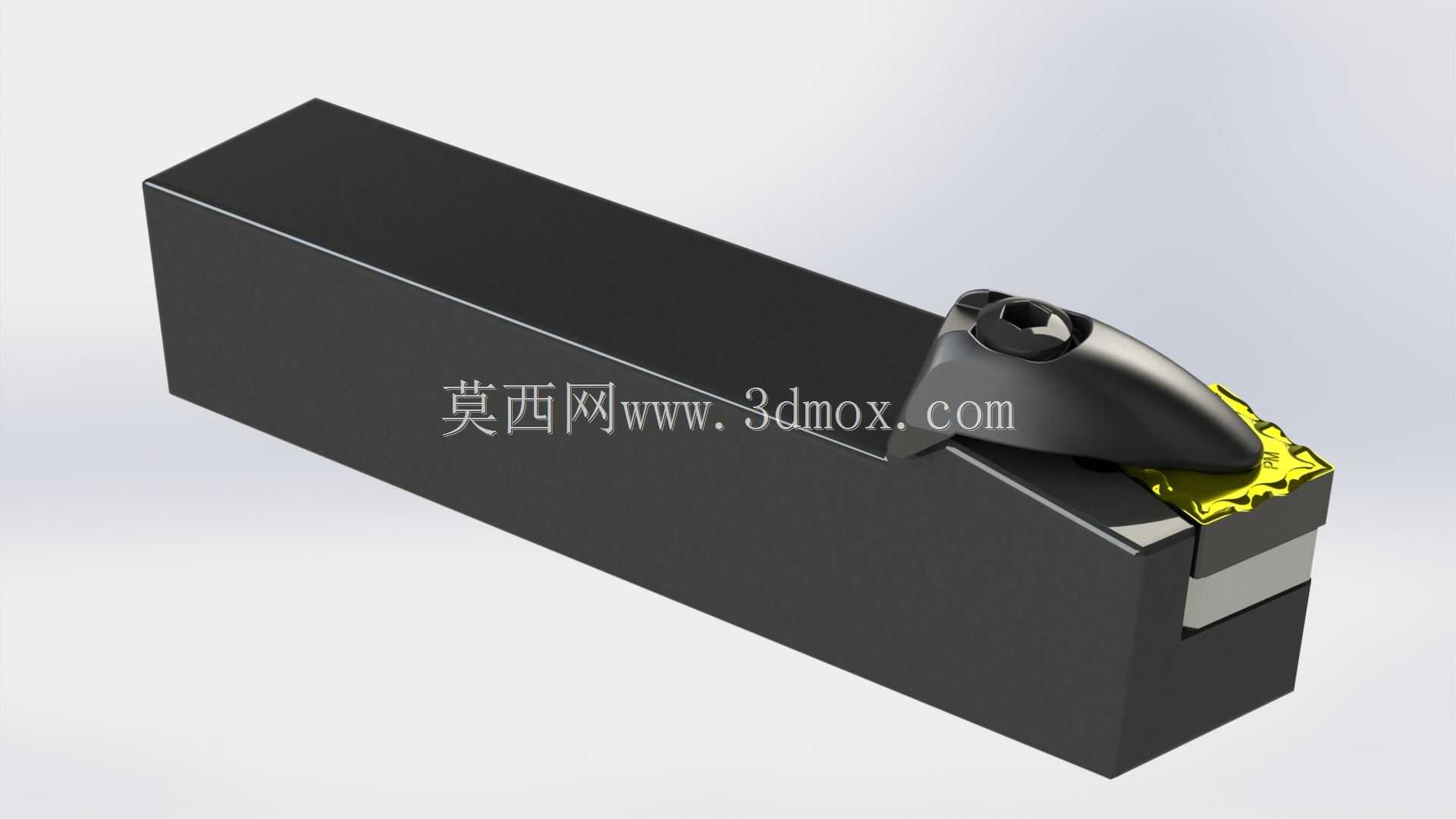

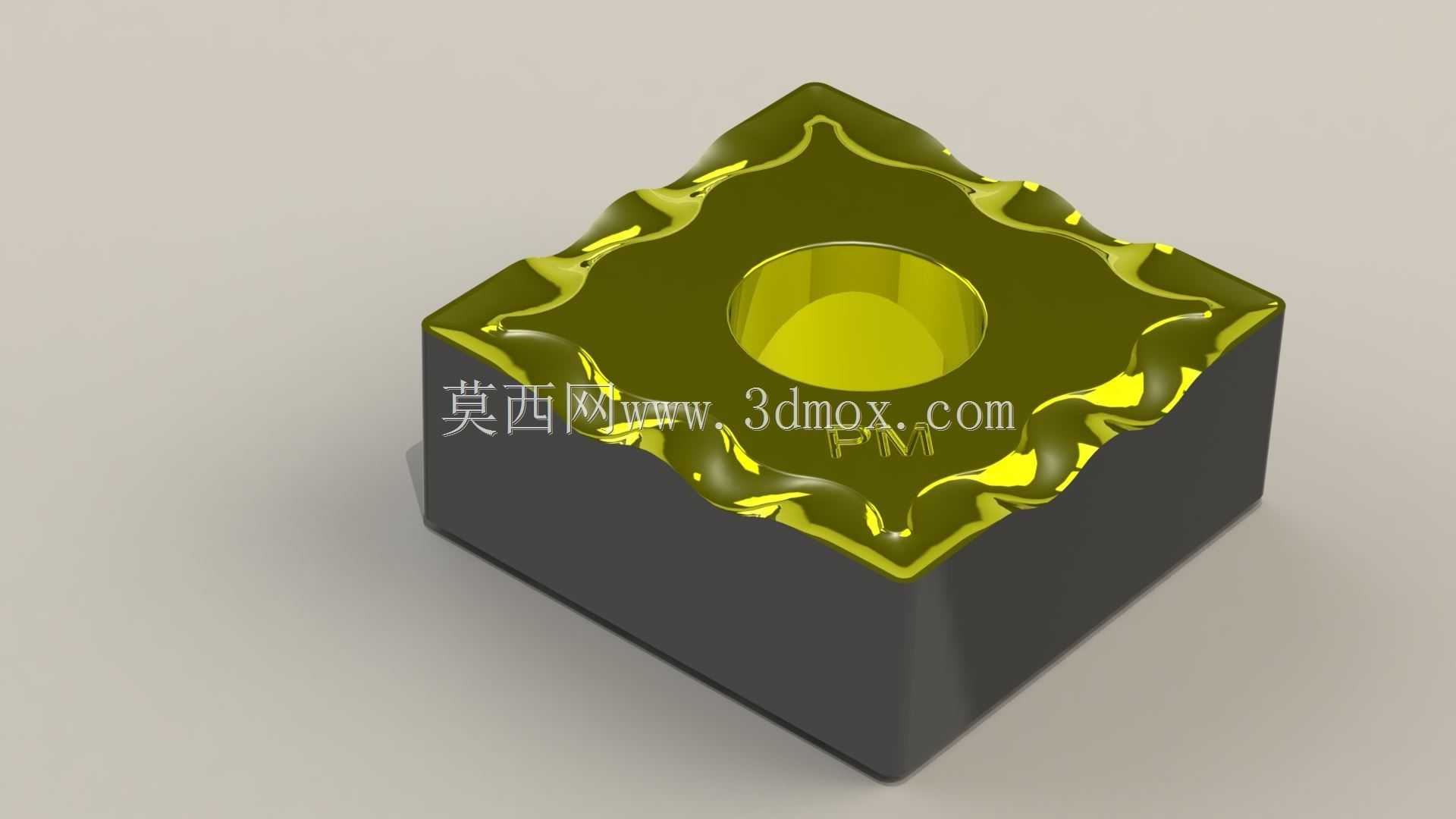

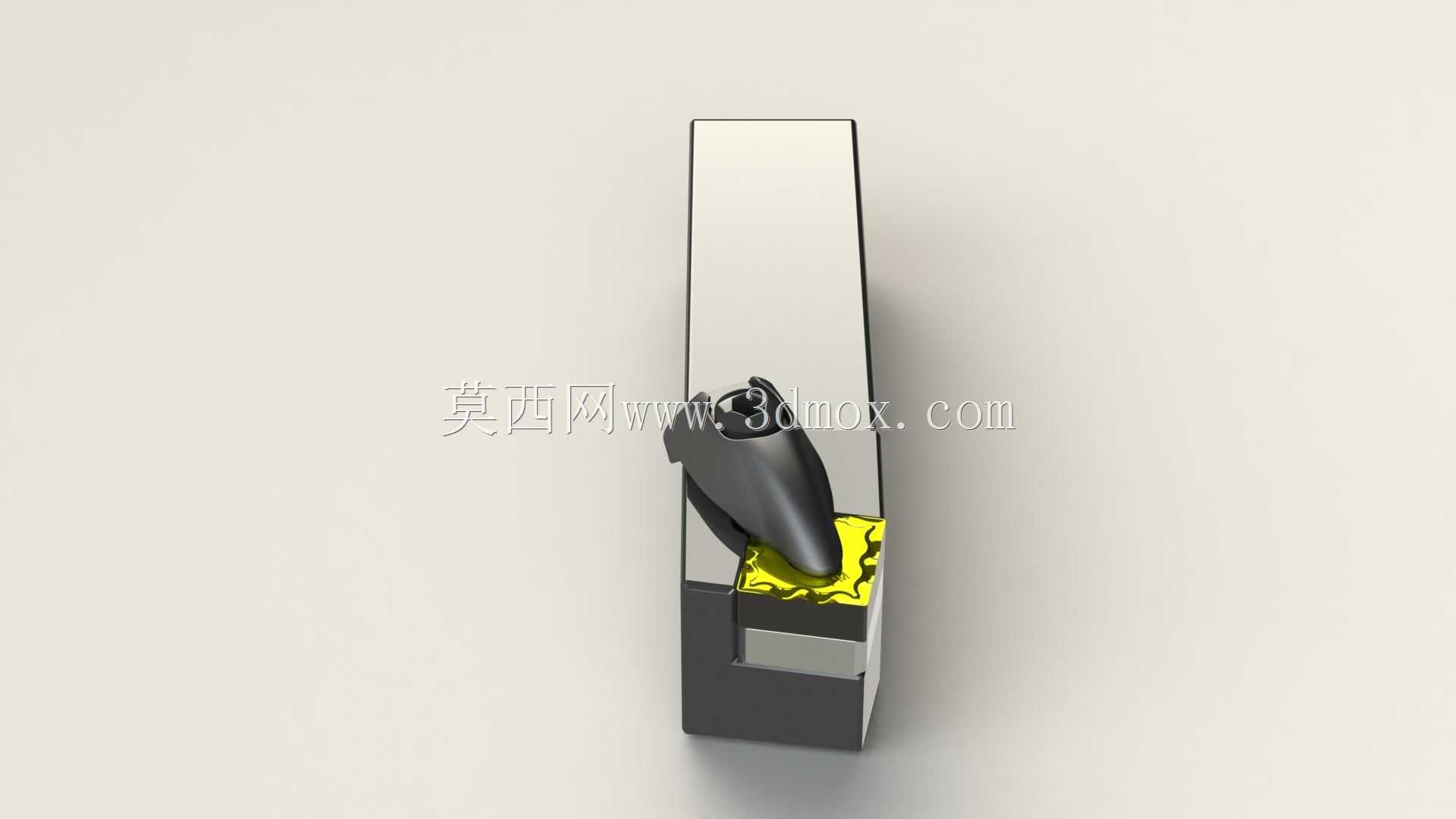

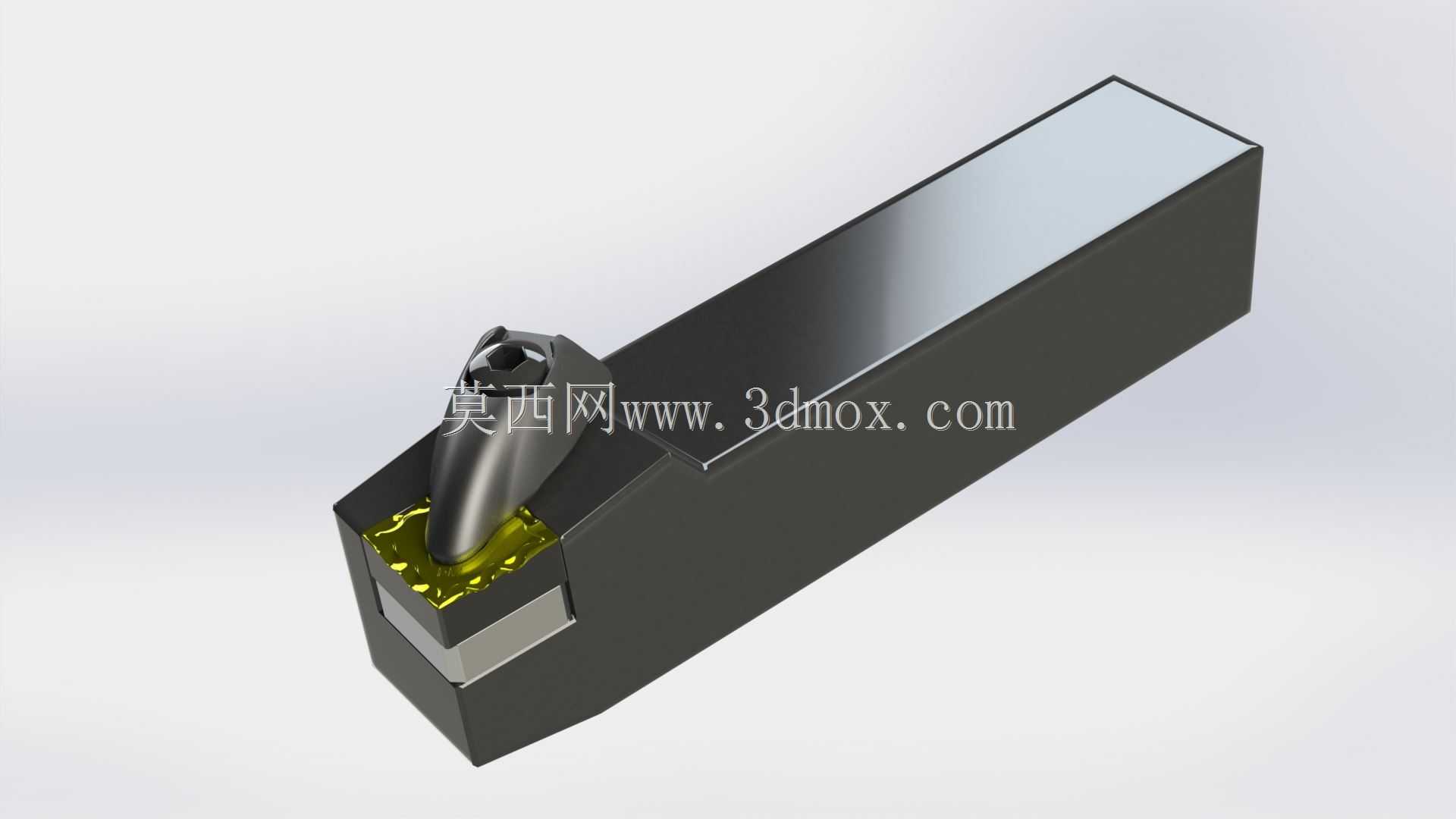

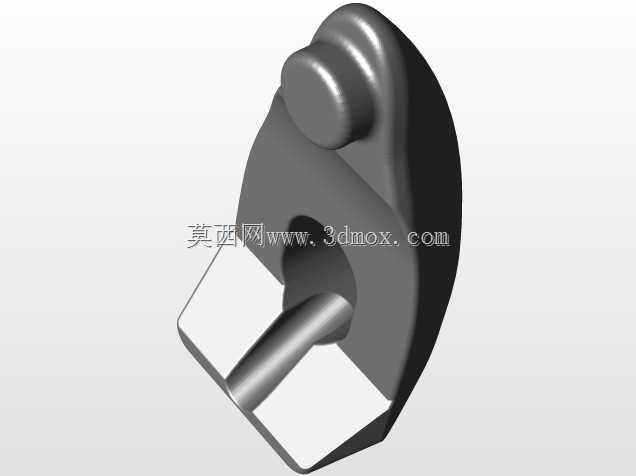

这款车削刀具是数控车床加工场景中应用极为广泛的外圆车削工装，主要适配普通钢材、合金钢、不锈钢等常见金属材料的外圆轮廓车削、端面车削及阶梯轴类零件的粗精加工工序，在通用机械零部件加工、汽车零部件量产、五金配件生产等机加工场景中承担核心切削作业，是车床加工环节不可或缺的切削执行部件。刀具整体采用方正的刀杆主体结构，刀杆截面为标准矩形设计，匹配常规数控车床的四方刀架安装槽位，安装时可通过刀架侧顶螺钉直接压紧固定，无需额外定制适配夹具，安装边界完全符合通用车床刀架的装夹尺寸规范，换装时可快速完成对刀调试，有效缩短加工准备的辅助时长。刀头部位采用压板式夹紧结构，搭配带断屑槽的SNMG系列硬质合金刀片，刀片通过顶部压紧元件与刀座定位面实现双重固定，即使在大切深、高进给的粗加工工况下也能保证刀片装夹稳定性，避免切削过程中刀片移位引发的加工尺寸超差或崩刀问题。设计过程中重点优化了断屑结构的成型逻辑，刀片前端的断屑槽经过曲面造型优化，可根据不同进给量和切削深度引导切屑形成规则的C型或短螺旋状切屑，避免长切屑缠绕工件或刀杆，既能够提升加工过程的安全性，也能减少切屑刮伤已加工工件表面的概率，保障加工面的光洁度。刀杆头部的排屑空间做了开放式设计，切削过程中冷却液可直接喷射到刀片切削刃区域，快速带走切削产生的高温，降低刀片热磨损速率，延长刀片的连续使用寿命。刀杆与刀片的贴合定位面采用高精度研磨处理，保证刀片安装后的位置精度，重复换装刀片时的刀尖位置偏差控制在极小范围内，减少换装后的对刀调整工作量。整体结构兼顾了粗加工的刚性需求与精加工的精度要求，可通过更换不同材质牌号、不同槽型的SNMG刀片，适配从粗加工开粗到半精、精加工的全工序车削需求，无需更换刀杆即可完成不同切削参数的加工任务，有效降低生产现场的刀具储备成本，提升加工工序的切换效率。
