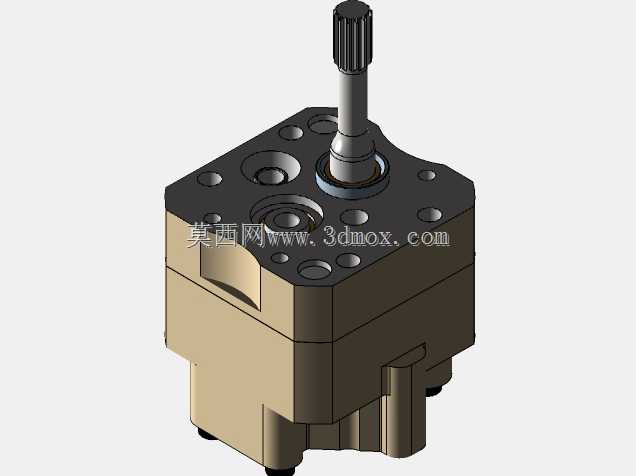

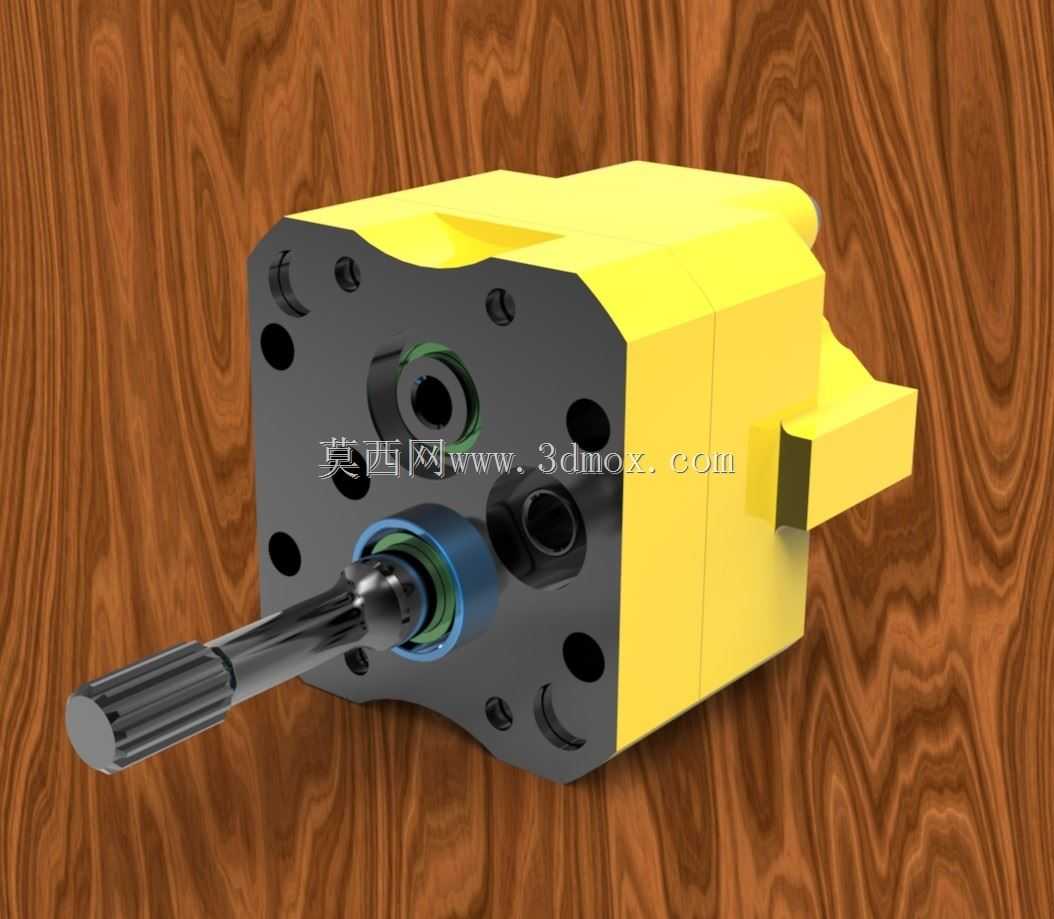

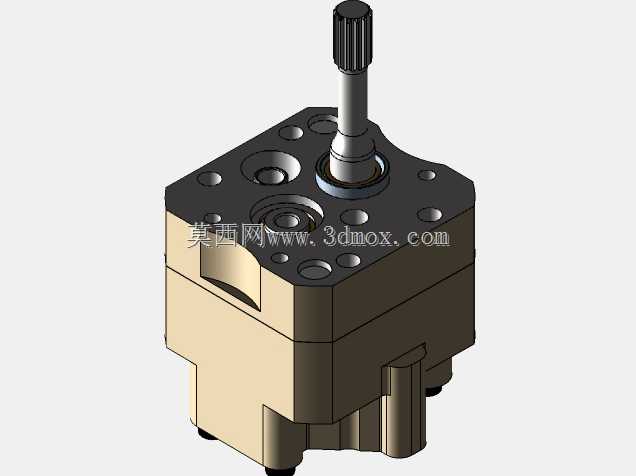

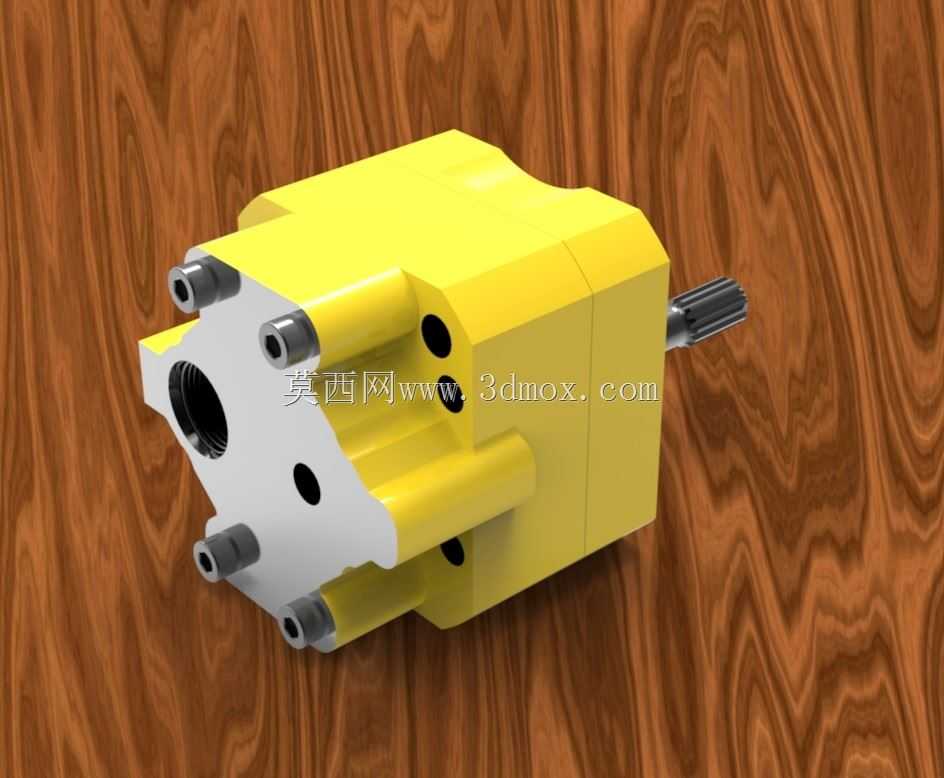

外啮合齿轮燃油输送泵三维结构

这款齿轮燃油泵属于容积式液压输送元件，主要应用在中小功率内燃机供油系统、小型燃油发电机组供料回路、工程机械燃油输送单元中，负责将燃油箱内的低压燃油稳定输送至高压喷油回路，为后续燃油雾化喷射提供稳定的初始压力，同时可在回路中建立稳定的背压，避免燃油管路出现气阻、供油断续等问题，保障动力单元在变工况下的燃油供给稳定性。从功能特性来看，该泵采用外啮合齿轮结构设计，依靠一对渐开线齿轮啮合过程中形成的密闭容积变化完成吸油与压油动作，相比叶片式燃油泵，其对燃油清洁度的耐受度更高，结构可靠性更强，在低温高粘度燃油工况下仍能保持稳定的容积效率，输出流量脉动小，供油压力波动范围控制在合理区间内，可匹配不同排量的动力单元供油需求。设计过程中，优先考虑了安装适配性与密封可靠性：泵体采用分体式组合结构，主体承压段使用高强度铸铝材质，兼顾轻量化与结构强度，前端盖集成了进油口、出油口与安装定位孔，轴伸端采用多层复合密封结构，搭配耐磨轴套避免燃油泄漏同时阻挡外界粉尘杂质进入泵腔；齿轮副采用高精度变位齿轮设计，优化了齿面啮合间隙，既降低了齿轮运转过程中的困油现象，又减少了内泄漏提升容积效率，齿轮端面设置浮动补偿侧板，可在工作压力升高时自动补偿端面磨损，长期使用仍能保持稳定的工作性能。外形尺寸方面，该泵整体采用紧凑型布局，轴向长度与径向尺寸均控制在小范围区间，安装法兰采用标准止口定位设计，轴伸采用花键结构可直接与动力输出端对接，无需额外加装联轴器，安装边界预留了足够的管路操作空间，进油口与出油口采用标准螺纹接口，可直接匹配常规燃油管路接头，适配不同安装空间的动力舱布局，既可以直接安装在发动机缸体侧端的预留安装位，也可以通过支架独立固定在车架上，适配多种动力配套场景。泵体外部的结构加强筋设计，既提升了泵体的抗振性能，避免动力单元运转过程中的振动导致泵体开裂，也优化了泵体的散热性能，长时间连续工作时可将泵腔内的热量快速导出，避免燃油受热汽化影响供油稳定性。
