铜壳引线式激光发射模组结构设计

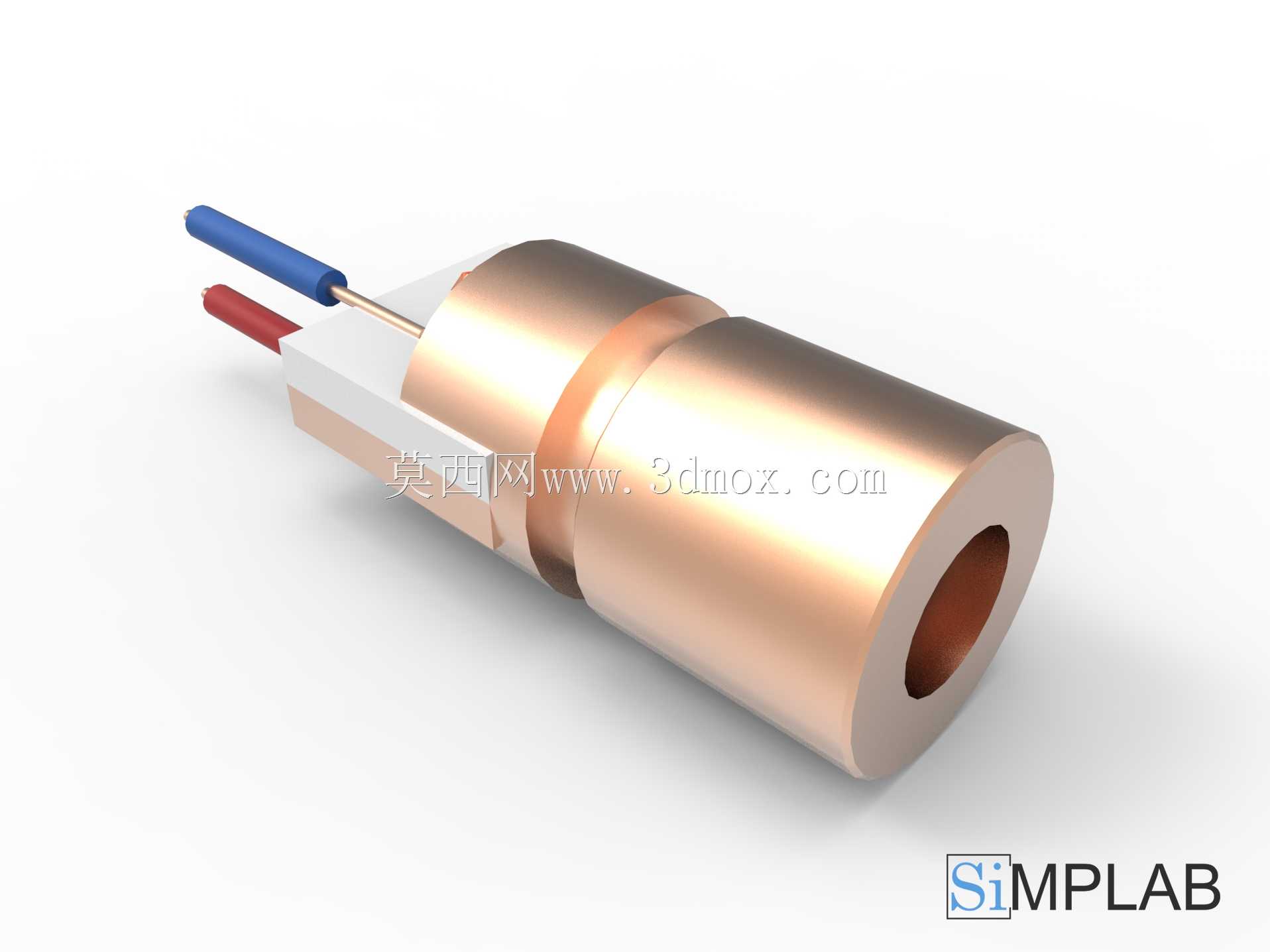

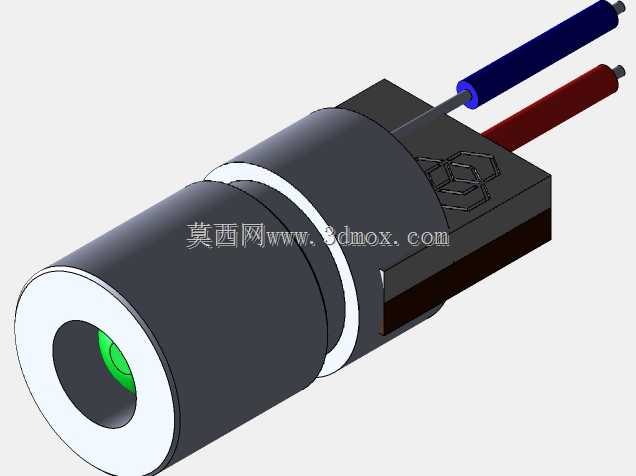

该激光发射模组是光电传感与激光指示类设备的核心功能部件，广泛应用于工业机器人定位校准、自动化生产线物料检测、消费电子激光指向、小型测距装置信号发射等场景，是实现非接触式光信号输出、位置基准标定的关键执行元件。从实际用途来看，这款模组可直接嵌入各类终端设备内部，通过发射固定波长的点状激光束，为设备提供精准的光信号基准，在机器人路径纠偏场景中，可配合接收端完成实时位置反馈；在电子设备的交互模块中，可实现短距离指向信号输出；在传感检测场景中，可作为主动光源完成对被测物体的位置、存在性判定。从功能特性来看，模组采用全铜金属外壳作为主体结构，铜材质本身具备优异的导热性能，可快速将激光二极管工作产生的热量导出，避免核心元件因积热出现波长漂移、功率衰减问题，同时金属外壳可形成完整的电磁屏蔽腔体，隔绝外部电路的电磁干扰，也避免自身工作产生的电磁信号向外辐射影响周边电子元件，适配复杂电磁环境下的使用需求。双引线的接线设计区分了正负极接线端，红蓝绝缘护套可避免接线过程中出现短路问题，引线与内部激光二极管的连接部位做了绝缘封装处理，提升接线部位的结构强度，避免拉扯引线导致内部焊点脱落。从设计思路来看，整体采用阶梯轴式的圆柱外形结构，外壳分为两段不同直径的圆柱段，大直径段作为主体容纳激光二极管、驱动电路等核心元件，小直径段作为出光端，内部预留透镜安装位，可根据使用需求搭配不同焦距的透镜调整出光角度与光斑大小，出光口做了内凹设计，可避免外部磕碰直接损伤透镜表面。外壳的阶梯结构同时兼顾了安装定位功能，安装时可直接将小直径段嵌入设备的预留安装孔内，大直径段的台阶面作为轴向定位面，配合侧面点胶或者紧定螺钉即可完成快速固定，无需额外设计复杂的安装支架。从外形尺寸与安装边界来看，整体轴向长度适配小型嵌入式设备的内部安装空间，最大外径可适配多数常规光电设备的预留安装孔径，引线长度预留了足够的接线冗余，可适配不同内部布线距离的设备需求，外壳表面做了光滑的车削处理，无尖锐棱角，安装过程中不会划伤设备内部的线材与其他元件，出光端的内孔同轴度控制在较高精度范围内，可保证激光束的出光方向与模组安装轴线保持一致，降低安装后的光轴校准难度。
