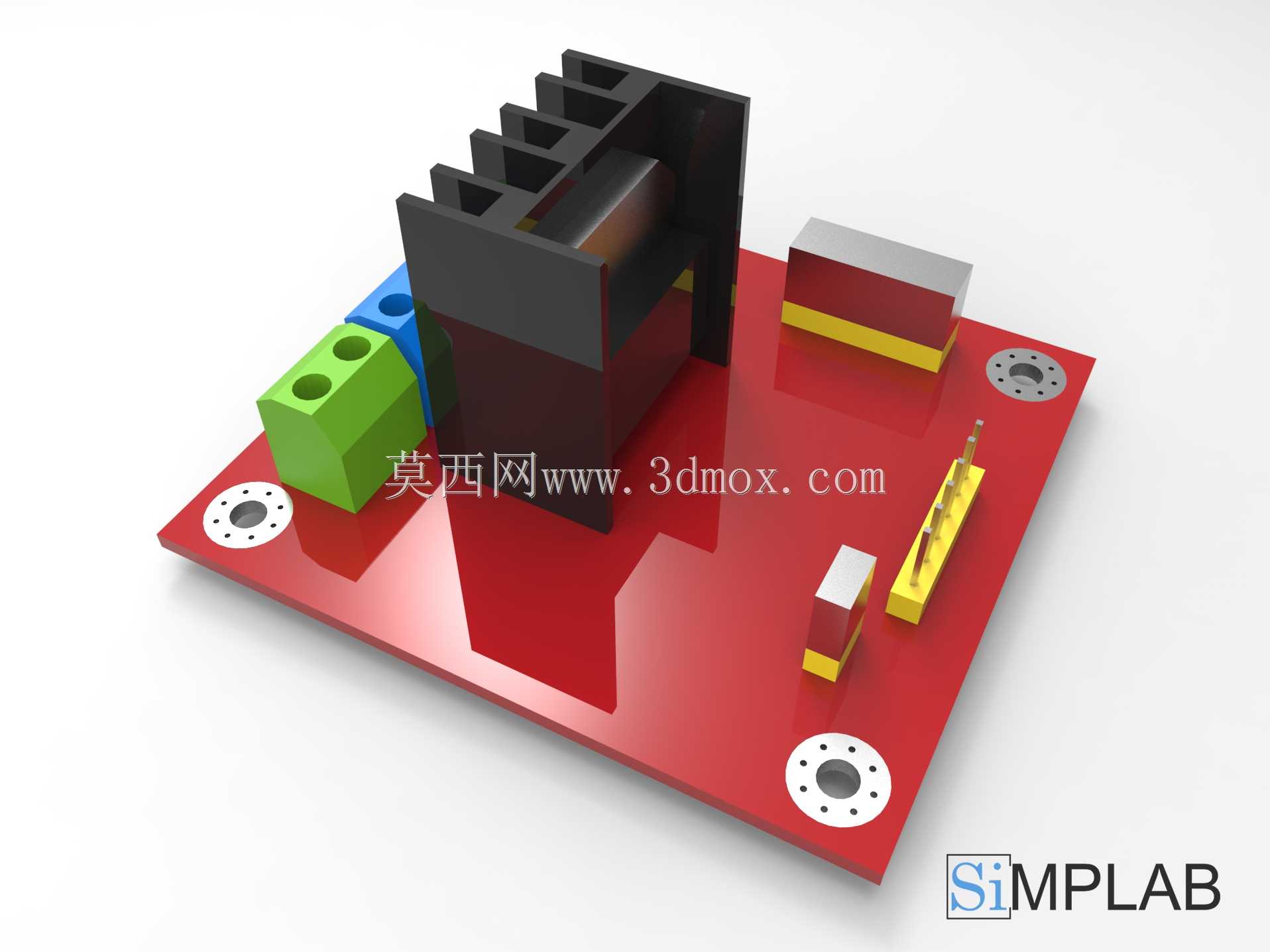

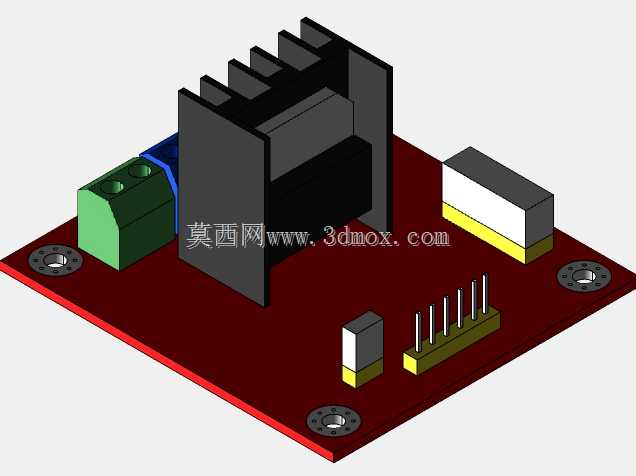

L298N电机驱动控制板结构设计

这款L298N电机驱动板是小型运动控制场景中的核心执行部件，广泛应用在桌面级机器人底盘、智能小车、小型机械臂关节驱动、教学实验平台、DIY创客项目以及低功率自动化传动模组中，承担着主控信号与动力输出之间的转换枢纽作用，能够将主控芯片输出的弱逻辑信号放大为足以驱动直流电机、步进电机运转的功率信号，解决主控IO口驱动能力不足的痛点，实现电机正反转、调速、制动等基础运动控制功能。从功能特性来看，该驱动板搭载的散热结构能够覆盖核心功率芯片的发热区域，在持续带载运行时快速导出芯片工作产生的热量，避免高温导致的输出功率下降、芯片过热保护甚至烧毁的问题，板载的接线端子区分了电源输入、电机输出、信号输入的不同区域，接线逻辑清晰，能够降低现场接线的错误概率，板上预留的固定安装孔位适配常规的螺丝固定方式，方便将驱动板集成到各类设备的机架结构上。设计过程中优先考虑了实际使用的安装兼容性，板体采用矩形布局，核心功率器件布置在板体中部靠近散热片的位置，大电流走线做了加宽处理，降低大电流通过时的线路压降与发热，信号接口布置在板体边缘，方便与主控板的排线连接，输入输出接口做了颜色区分，绿色端子对应电机输出、蓝色端子对应电源输入、黄色排针对应逻辑信号，能够让使用者快速识别接线位置，减少调试阶段的接线错误。安装边界方面，板体四角的固定孔采用对称布局，孔位间距适配常见的小型设备安装间距，散热片的高度控制在合理范围内，不会在安装后与周边的结构件产生干涉，板上的电容、电阻等贴片元件均布置在板体平面区域，凸起的接线端子与散热片的高度差经过匹配，在多层堆叠安装时也能预留足够的走线空间，屏蔽结构的设计能够降低电机运转时产生的反向电动势对主控信号的干扰，提升整个控制系统的运行稳定性，在小型自动化设备的运动控制单元中，这款驱动板能够适配6V到35V区间的直流电机驱动需求，双路输出的设计可以同时驱动两台直流电机或者一台两相四线步进电机，满足多数小型运动机构的驱动需求。
