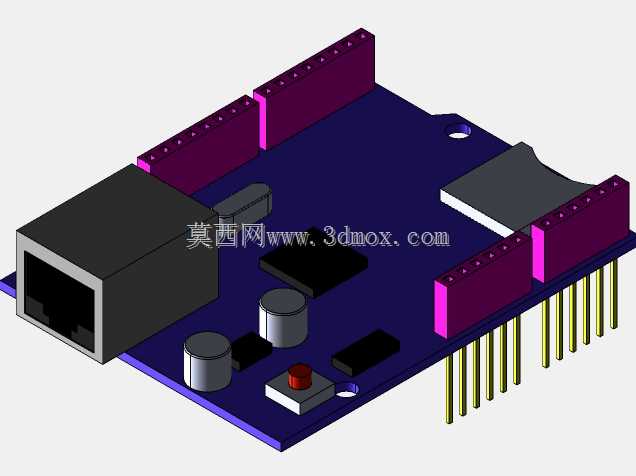

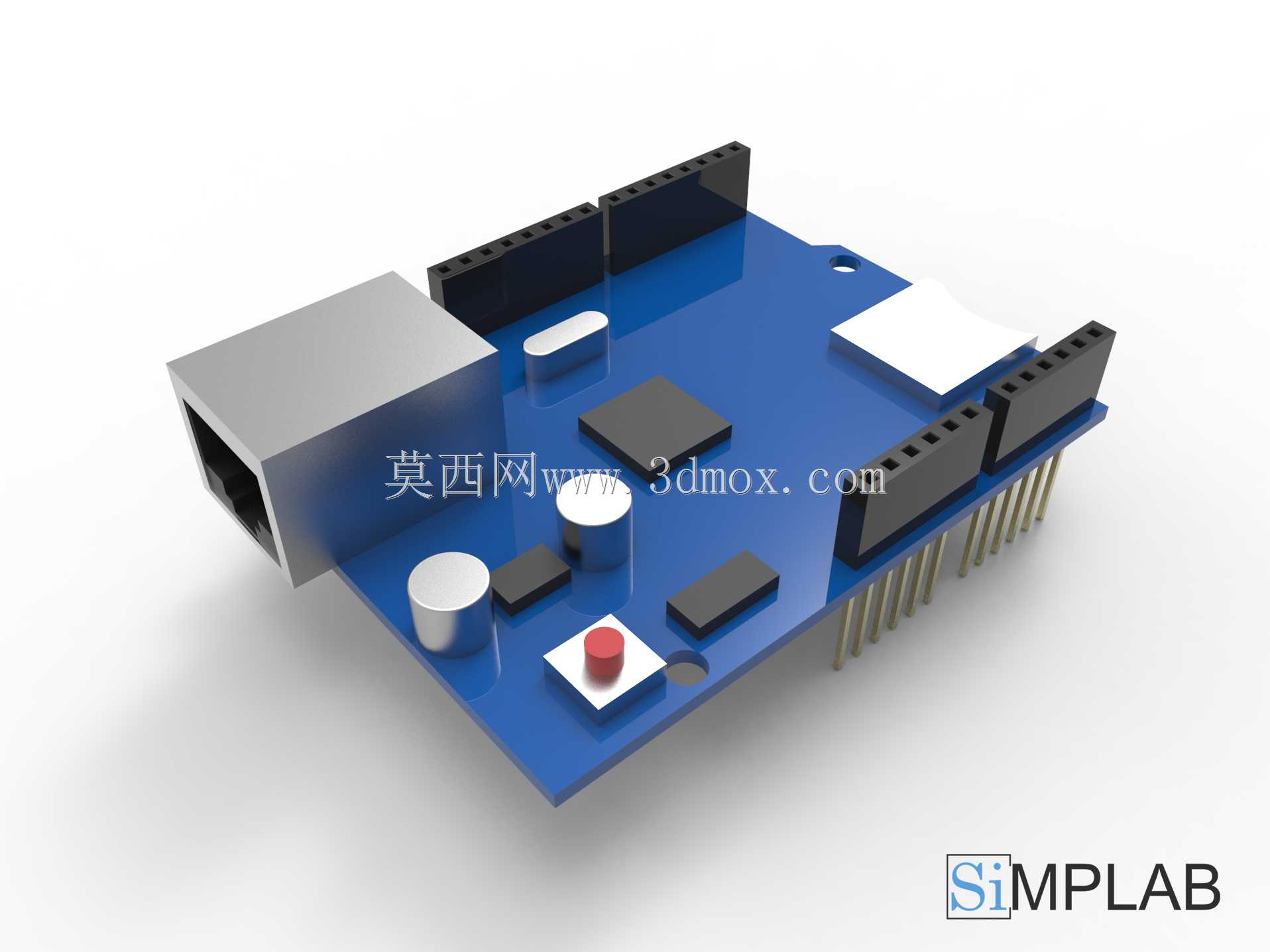

带以太网接口的阿杜伊诺扩展控制板

这款以太网扩展控制板是面向嵌入式开发、物联网终端搭建场景设计的功能扩展硬件，主要用于为开源控制核心提供稳定的有线网络接入能力，可广泛应用在工业现场数据采集终端、小型智能设备联网控制、实验室环境监测节点、智能家居中控单元等场景中，能够帮助开发者快速搭建具备网络通信能力的嵌入式控制系统，无需从零进行网络电路的设计调试，大幅缩短项目开发周期。

从功能特性来看，该板载集成了成熟的以太网协议处理芯片，可实现TCP/IP协议栈的硬件处理，无需占用核心控制单元过多运算资源，能够稳定完成网络数据收发、远程指令解析、运行状态上传等核心功能；板上预留了标准的排针接口，可与对应规格的控制核心板直接插接，同时保留了核心板原有IO引脚的扩展能力，不会占用过多通用输入输出接口，方便用户外接各类传感模块、执行器件；板上设置了状态复位按键、工作状态指示元件，可直观反馈设备运行、网络连接的实时状态，方便现场调试与故障排查；金属屏蔽的RJ45网络接口带有卡扣固定结构，可保证网线插接的牢固性，避免工业现场振动导致的网络连接中断。

在设计思路上，这款扩展板采用层叠式插接的结构方案，整体外形与适配的核心控制板尺寸保持匹配，安装时可直接叠放在核心板上方，无需额外设计复杂的连接结构；板上元件布局遵循信号完整性原则，网络信号走线做了等长与屏蔽处理，电源回路设置了滤波电容阵列，可有效降低电源纹波与外界电磁干扰对网络信号的影响，提升复杂电磁环境下的通信稳定性；板角预留了标准安装定位孔，既可以配合铜柱与核心板完成层叠固定，也可单独通过螺丝固定在设备壳体内部的安装位上，安装边界清晰，不会与周边其他电路模块产生结构干涉。

在实际使用中，该扩展板可支持10M/100M自适应网络接入，能够满足绝大多数小型物联网终端的数据传输带宽需求，板上供电回路可直接通过核心板取电，无需额外设置独立供电接口，简化了设备整体的接线复杂度；元件排布预留了足够的散热空间，长时间连续运行时不会出现局部积热导致的工作异常，可适配工业现场长时间不间断运行的使用需求。
