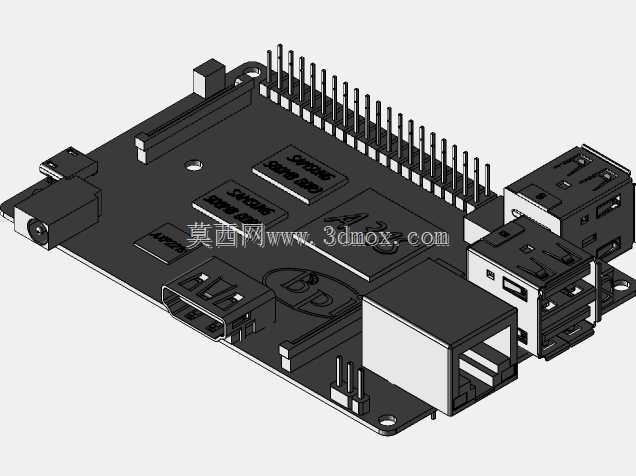

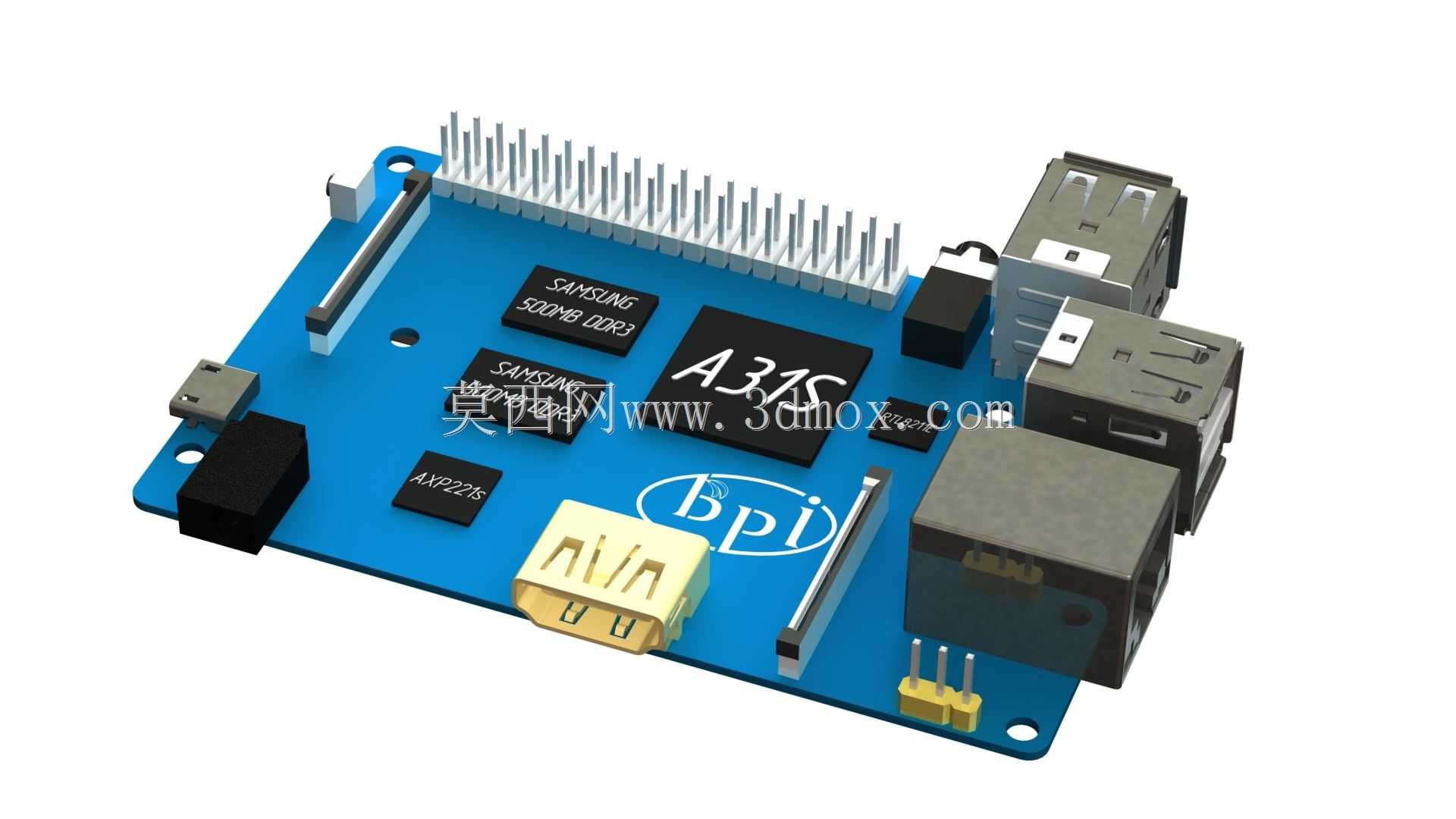

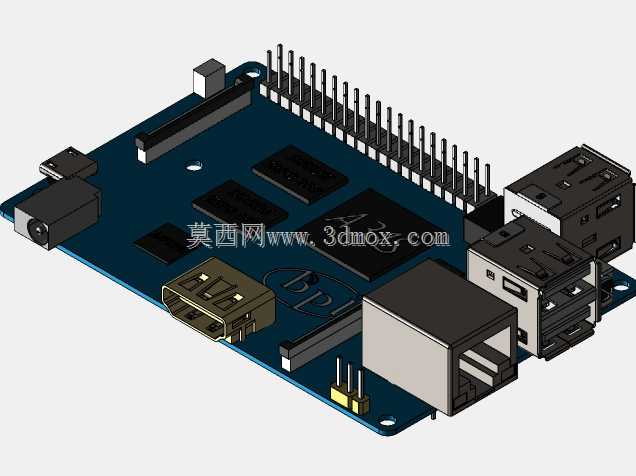

香蕉派M2开源开发板精细三维结构

本次呈现的是香蕉派M2开源单板计算机的三维结构设计，这类单板计算机是嵌入式开发、智能硬件原型验证、物联网终端搭建领域的核心硬件载体，广泛应用于创客项目开发、小型智能设备主控、边缘计算节点搭建、编程教学实训等场景，能够为各类轻量化智能应用提供稳定的算力支撑与外设扩展能力。从实际用途来看，该开发板可作为小型智能网关的核心主控，对接各类传感器实现环境数据采集、设备联动控制；也可作为嵌入式学习的实操载体，帮助开发者掌握硬件驱动编写、系统移植、外设调试等核心技能；还能适配多媒体播放、轻量级图像处理等场景需求，满足不同领域开发者的原型搭建需求。在功能特性层面，这款开发板集成了核心处理单元、内存存储模块、多类型外设接口，板载排针可对接各类扩展模块，配备的USB接口能够外接键鼠、存储设备、通信模块等外设，网络接口可实现有线网络接入，视频输出接口可直接对接显示设备完成画面输出，供电接口适配常规低压供电方案，能够满足不同场景下的供电与外设扩展需求，整体功能覆盖嵌入式开发的常规使用需求。从设计思路来看，该开发板遵循紧凑型单板布局逻辑，将核心发热元件布置在板身中部区域，便于搭配散热配件实现热量传导；各类接口沿板身边缘排布，既避免接线时与板载元件产生干涉，也方便在外壳设计时预留对应开孔位置；固定孔位按照通用单板计算机的安装间距设置，能够适配市面上多数通用开发板外壳、支架的安装尺寸，降低用户二次结构设计的成本。在外形尺寸与安装边界方面，该开发板采用矩形板身设计，整体厚度控制在常规PCB板加元件的合理范围内，板身四角设置的安装固定孔孔径适配常规M2.5规格固定螺丝，安装时需预留出接口插拔的操作空间，排针上方需预留扩展模块插接的高度空间，避免安装后出现元件挤压、接口无法正常使用的问题；板身元件最高处集中在接口与排针区域，设计配套外壳时需对应位置预留足够的容置高度，确保所有元件都能正常容纳，不会出现压件、干涉等装配问题。
