超声波测距传感器模块结构设计

这款超声波测距模块是面向近距离非接触式测距场景开发的电子传感组件，目前被广泛应用在移动机器人避障、智能小车路径规划、自动感应洁具触发、停车场车位检测、工业物料到位检测、安防入侵探测等多个民用与工业场景中，能够在不与被测物体发生物理接触的前提下，稳定输出被测物体与模块安装面之间的距离数据，相比红外测距、接触式限位开关，它不受被测物体颜色、透明度、表面反光特性的过度干扰，在粉尘、弱光环境下也能保持稳定的检测性能，适配多数低速运动设备的环境感知需求。

从功能特性来看，该模块采用双超声波换能器对称布局，分别负责超声波信号的发射与回波接收，通过计算声波从发射到接收回波的时间差换算实际距离，常规检测范围覆盖2厘米到4米区间，检测精度可达到毫米级，能够满足多数民用电子设备、小型自动化装置的测距精度要求。模块板载了信号处理电路，将换能器采集的微弱回波信号经过放大、滤波、阈值判断后直接输出可被主控芯片识别的电平信号，无需使用者额外搭建信号调理电路，降低了二次开发的电路设计门槛。

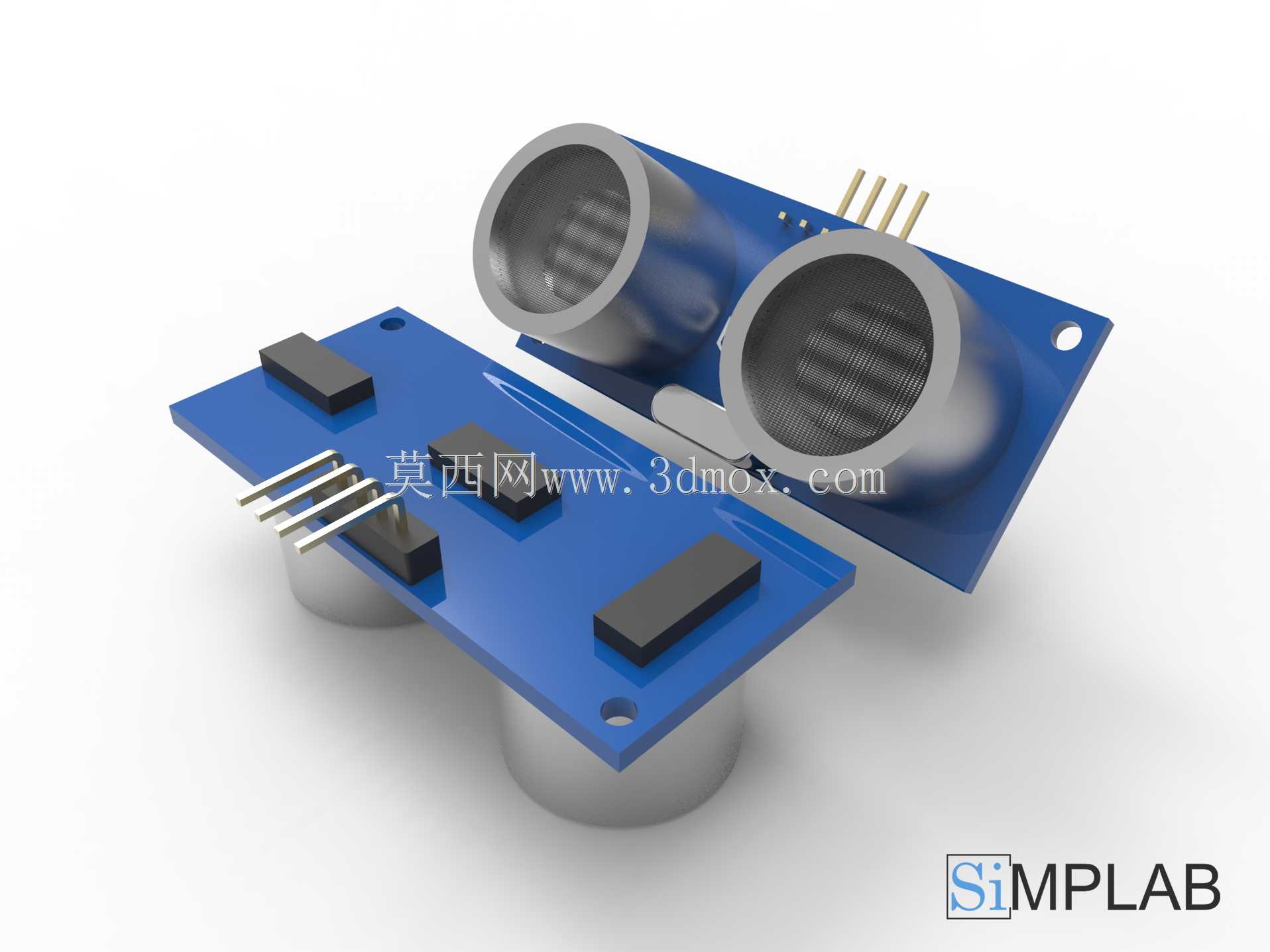

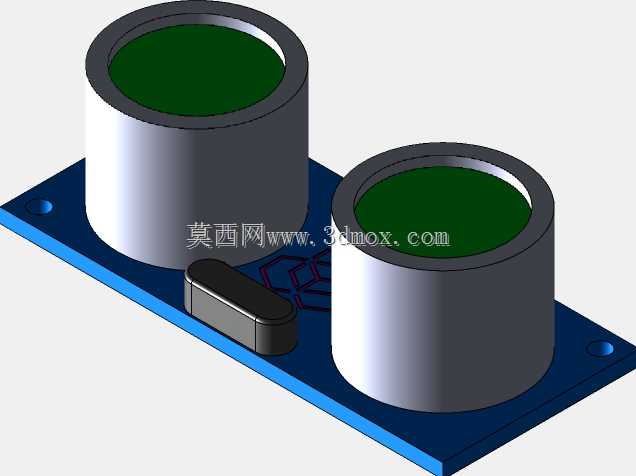

在设计思路上，这款模块采用双层FR-4玻纤电路板作为承载基底，将两个圆柱形超声波换能器布置在电路板前端的对称位置，两个换能器中心距保持固定间距，避免发射信号直接串入接收端造成近距离检测盲区；电路板后端布置标准2.54mm间距排针接口，分别对应电源、地、信号触发、信号输出引脚，能够直接插接在面包板或者通用开发板的排母上，也可通过焊线方式接入定制化电路中。板上的黑色贴片元件分别为电源稳压芯片、运算放大器、逻辑处理芯片与阻容被动元件，元件排布避开换能器的安装固定柱，同时在电路板边角预留了标准直径的安装固定孔，方便使用者通过铜柱或者螺丝将模块固定在设备壳体或者安装支架上。

从安装边界来看，模块整体外形为规则矩形板状结构，两个换能器突出于电路板平面，安装时需要保证换能器正面无遮挡，预留出声波传播的开放空间，避免结构件遮挡声波路径造成检测失效；模块的引脚排布兼容通用电子开发接口，安装时无需额外设计定制转接结构，可直接适配多数开源硬件平台的安装孔位与接口定义，能够快速集成到各类智能硬件的感知系统中，缩短产品开发的硬件调试周期。
