DHT22温湿度传感器高精度结构设计

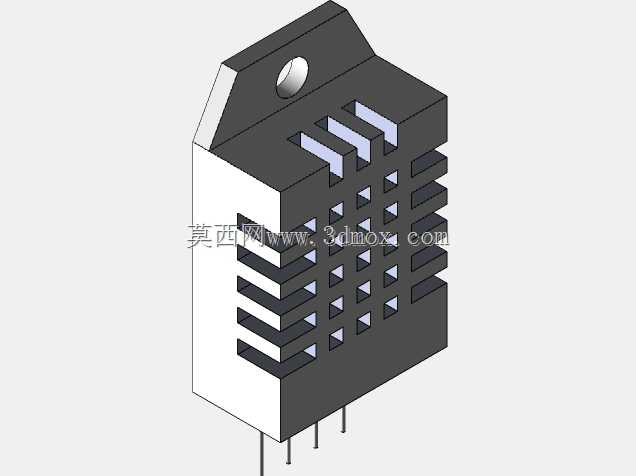

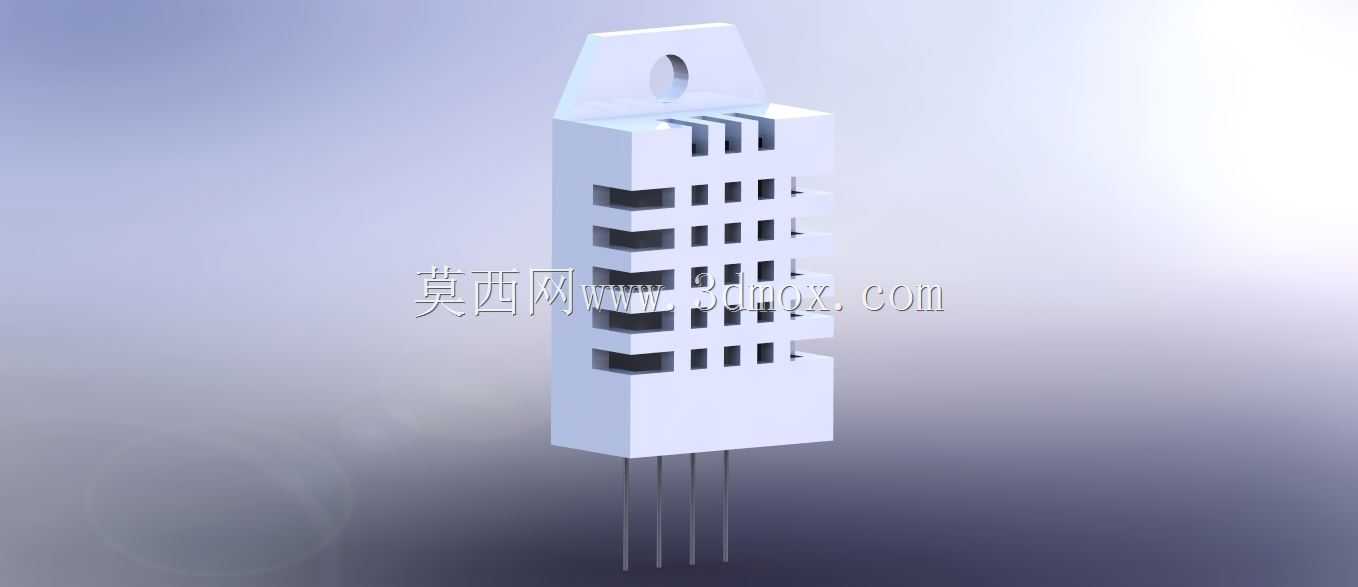

这款DHT22温湿度传感元件的三维结构设计，围绕民用与工业场景的环境感知需求展开，可广泛应用于智能家居环境调控、农业大棚温湿度监测、工业仓储环境管控、机房设备运行环境检测、暖通空调送风参数采集等多个场景，作为前端感知核心部件，它能够实时捕捉所处环境的空气温度与相对湿度参数，为后端控制系统提供精准的环境数据输入，支撑系统完成加湿、除湿、升温、降温等自动化调节动作，避免环境参数偏离适宜区间造成的设备损坏、物料变质或人居体验下降问题。在功能特性设计上，这款传感元件采用一体式集成结构，将感湿电容、测温元件与信号处理电路整合在同一壳体内部，输出校准后的数字信号，无需额外搭配信号调理电路即可直接对接主控单元，抗干扰能力较强，能够在常规非凝露的室内外环境下长期稳定工作，温度检测覆盖常规民用与工业场景的常见温区，湿度检测覆盖全量程相对湿度区间，检测精度能够满足绝大多数非高精度计量场景的使用需求。在产品设计思路上，整体结构优先考虑安装便捷性与环境适应性，外壳采用白色阻燃工程塑料材质，上部设计带安装孔的固定挂耳，可直接通过螺丝固定在墙面、设备壳体或安装支架上，无需额外设计复杂的固定结构；壳体侧面开设多组错落排布的通风栅格，既能够保证外部空气顺畅流入壳体内部与感湿、测温元件充分接触，保障检测响应速度与数据准确性，又能够阻挡大颗粒灰尘、杂物直接进入壳体内部损伤内部电路元件，同时栅格的错落结构能够避免光线直射内部元件，降低光线辐射带来的测温偏差；下部引出三根直插式引脚，分别对应电源、信号与接地端，引脚长度适配常规PCB板焊接与杜邦线直连的使用需求，既可以直接焊接在控制电路板上作为板载传感元件，也可以通过引线外接作为独立外置传感探头使用。在外形尺寸与安装边界设计上，整体结构为规整的长方体造型，上部挂耳的安装孔位采用标准圆孔设计，适配常规自攻螺丝与机丝螺丝的安装尺寸，安装时仅需要在固定面预留对应孔位即可完成固定，无需预留过大的操作空间；整体外形小巧，安装后突出固定面的距离较短，不会对周边设备的安装与走线造成干涉；引脚间距采用标准2.54mm排针间距设计，既能够兼容万能板、PCB板的标准焊盘尺寸，也能够直接插接在标准排母上，方便用户快速搭建测试电路或进行产品集成，壳体下部与引脚衔接处做了限位台阶设计，焊接时能够控制引脚插入深度，避免焊锡过高渗入壳体内部损伤电路，同时也能够保证插接时的定位准确性，避免引脚弯折造成的接触不良问题。
