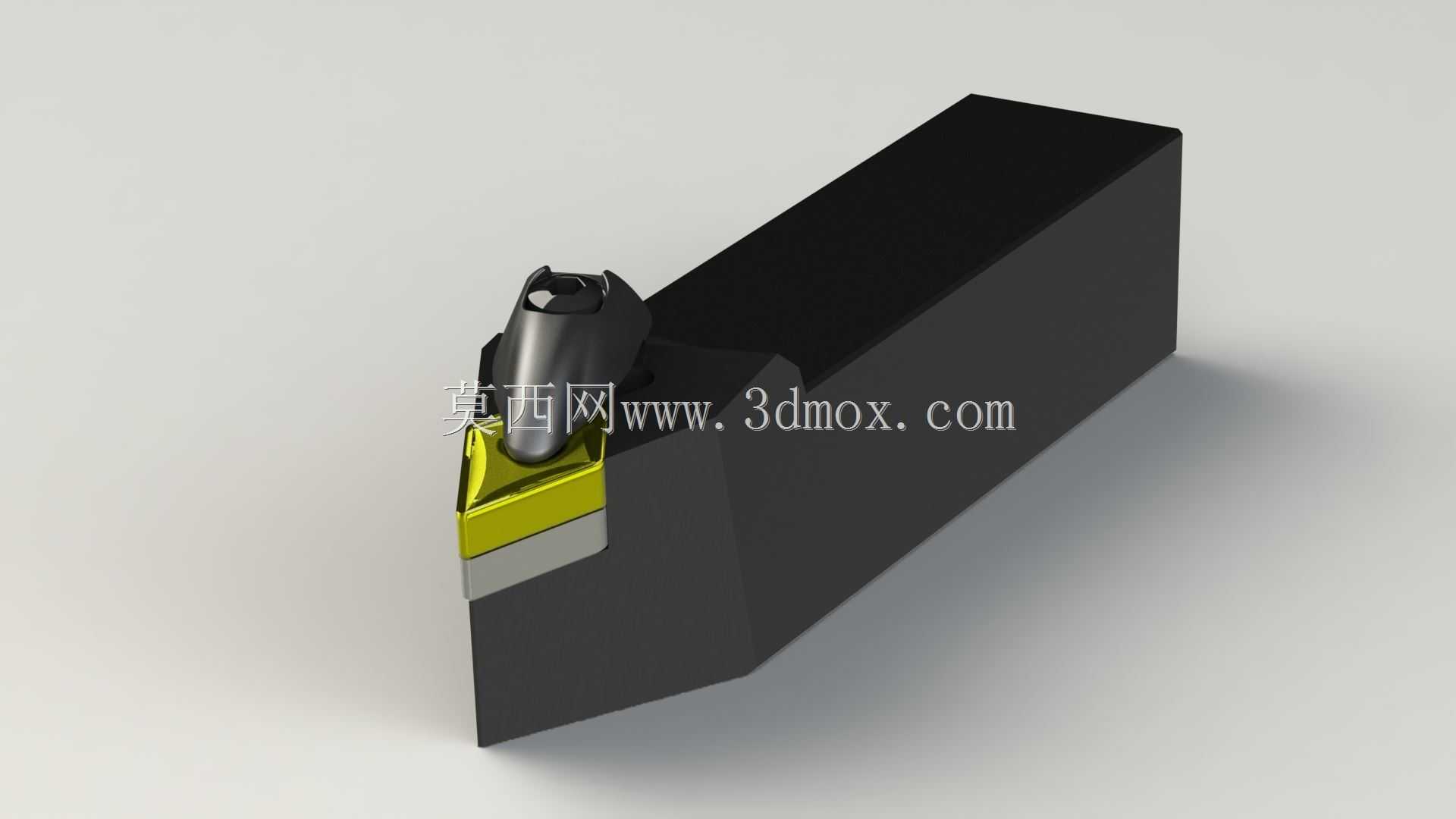

定制款DNMG外圆车削刀具结构设计

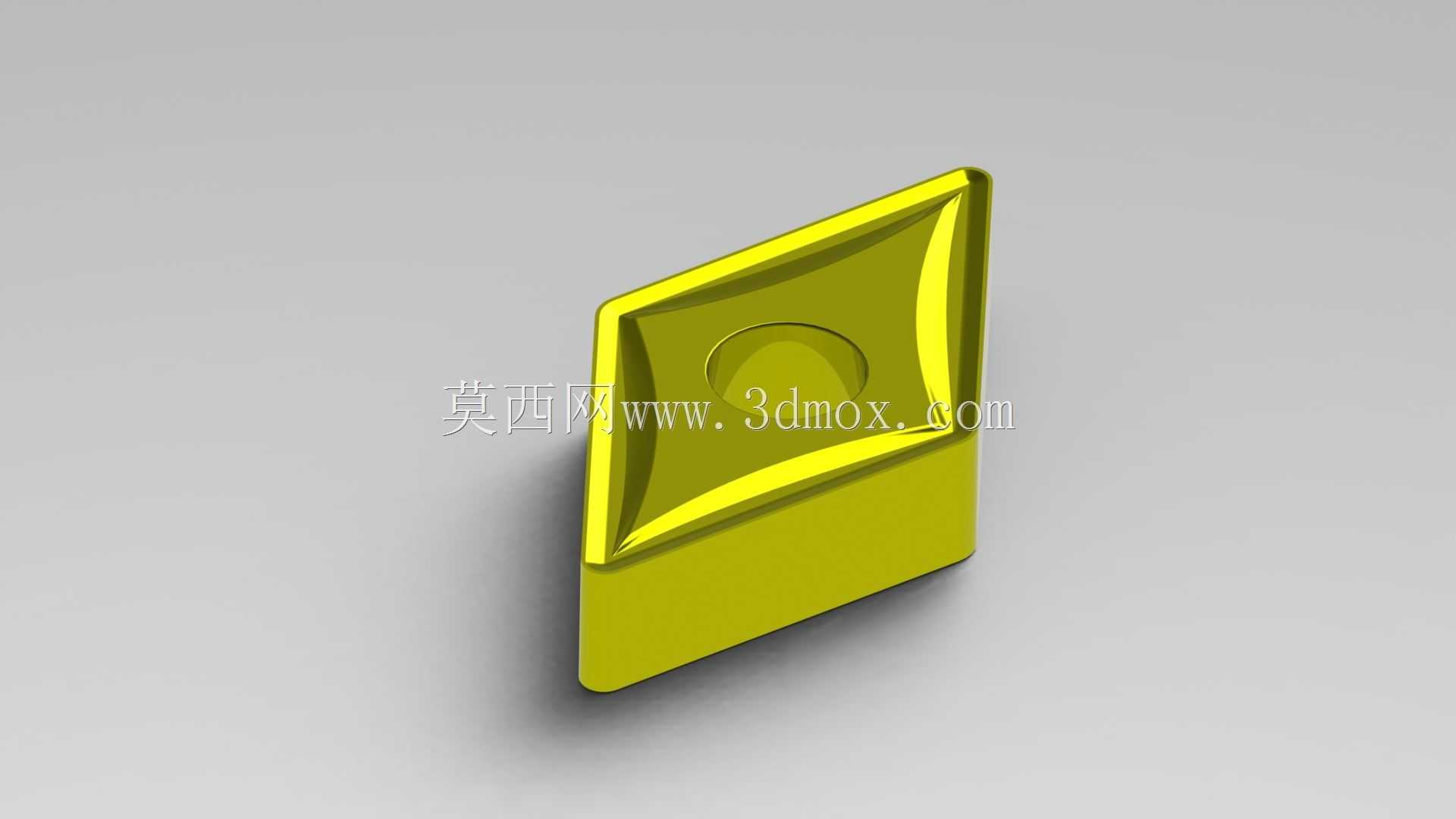

这款定制化DNMG车刀主要面向普通卧式车床、数控车床的外圆车削、端面车削及台阶轴加工场景，是金属切削加工环节直接参与材料去除的核心执行部件，适配碳钢、合金钢、不锈钢等多种常见金属工件的粗加工、半精加工工序，在通用机械零件加工、五金件批量生产、设备维修配做等场景中都能发挥稳定切削作用。和标准同类型车刀相比，这款刀具针对实际加工中的排屑、装夹稳定性需求做了定向优化，调整了刀杆绕Z轴的安装角度，让刀片切削刃的切入角度更适配连续切削工况，能有效降低切削过程中的径向抗力，减少细长轴类工件加工时的让刀变形问题。刀具的夹紧结构做了位置优化，压爪对刀片的压紧力分布更均匀，即便在较大背吃刀量的切削工况下，也能避免刀片出现微位移，减少崩刃、打刀的风险，提升连续加工过程中的刀具可靠性。刀头位置额外集成了断屑结构的适配设计，能引导切屑按照预设形态卷曲折断，避免长切屑缠绕工件、刀杆的问题，既可以提升加工面的光洁度，也能降低操作人员清理切屑的安全风险。从结构边界来看，刀杆采用方型截面设计，适配常规车床的四方刀架安装槽尺寸，安装时无需额外加装过渡垫块，刀头伸出长度经过合理控制，在保证足够切削行程的前提下，尽可能提升刀杆整体刚性，减少切削振动。刀片安装座的定位面做了精度适配，和标准DNMG系列可转位刀片完全匹配，刀片磨损后可快速转位更换，无需重新对刀，能有效缩短加工辅助时间。刀具的切削刃朝向、刀尖高度都按照标准车床刀架的中心高做了匹配设计，安装后只需轻微校准即可对准工件回转中心，降低操作人员的装调难度。整体结构在满足切削功能的前提下，尽可能简化了非必要的复杂结构，刀杆主体采用整体式结构设计，抗冲击性能更强，适合在断续切削、加工余量不均匀的工况下使用，能覆盖多数常规轴类、盘类零件的外圆加工需求。
