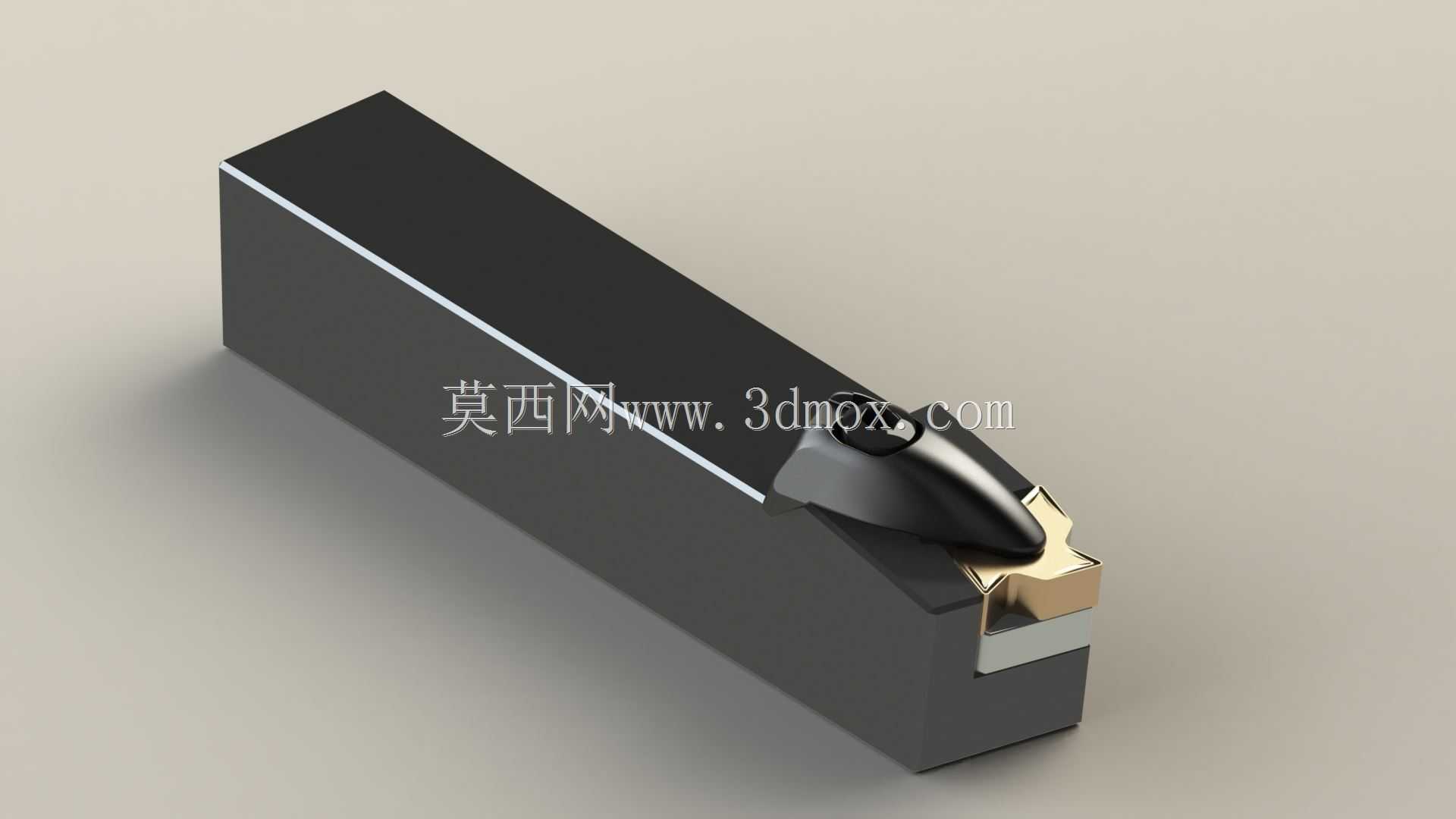

SNMG1204刀片用45度切入式外圆车刀

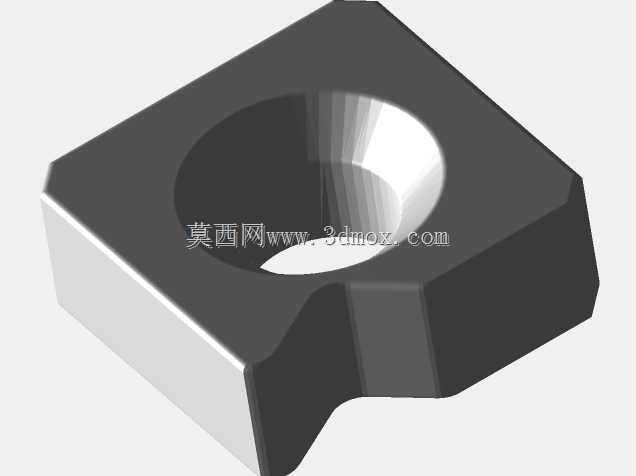

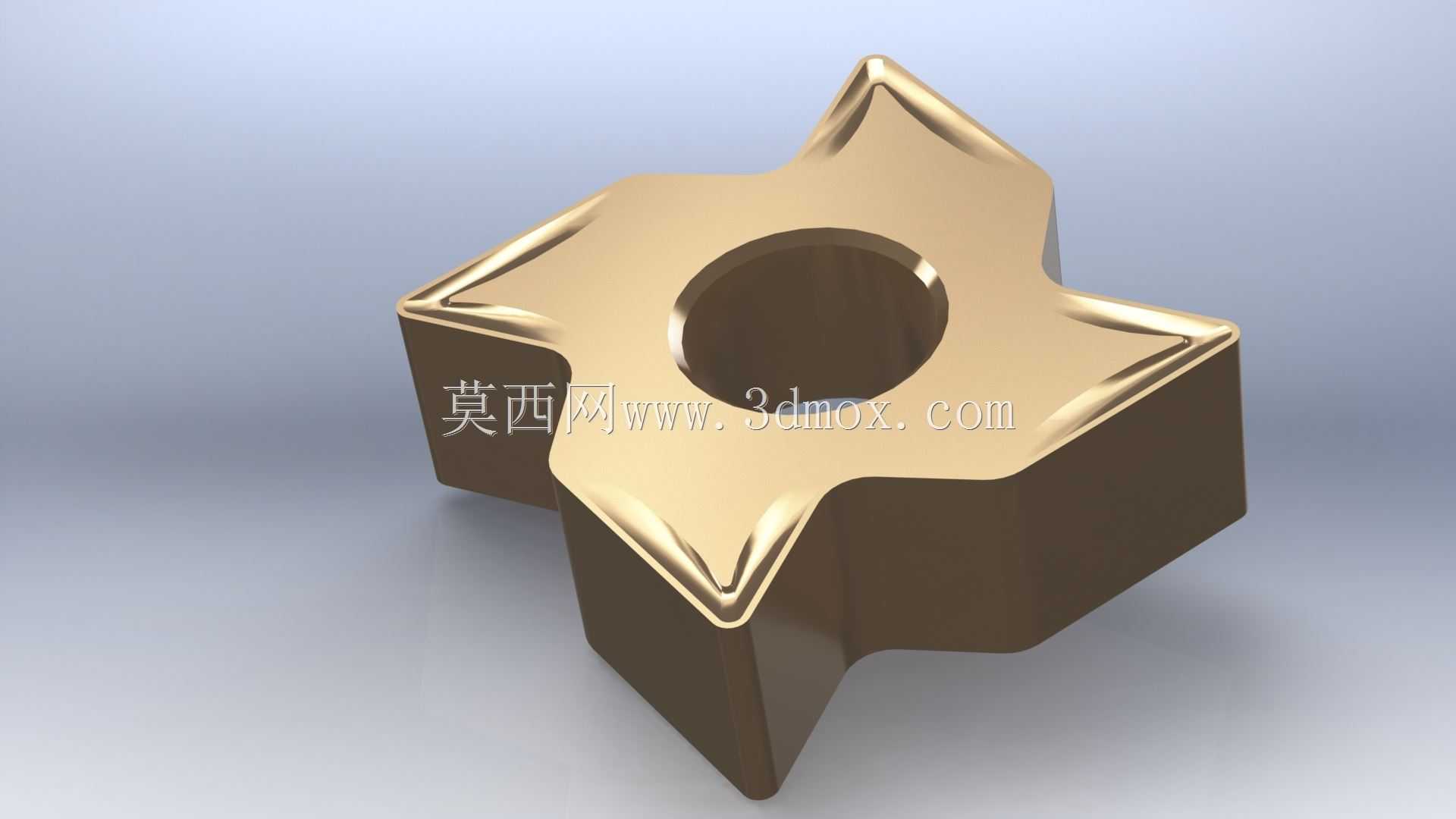

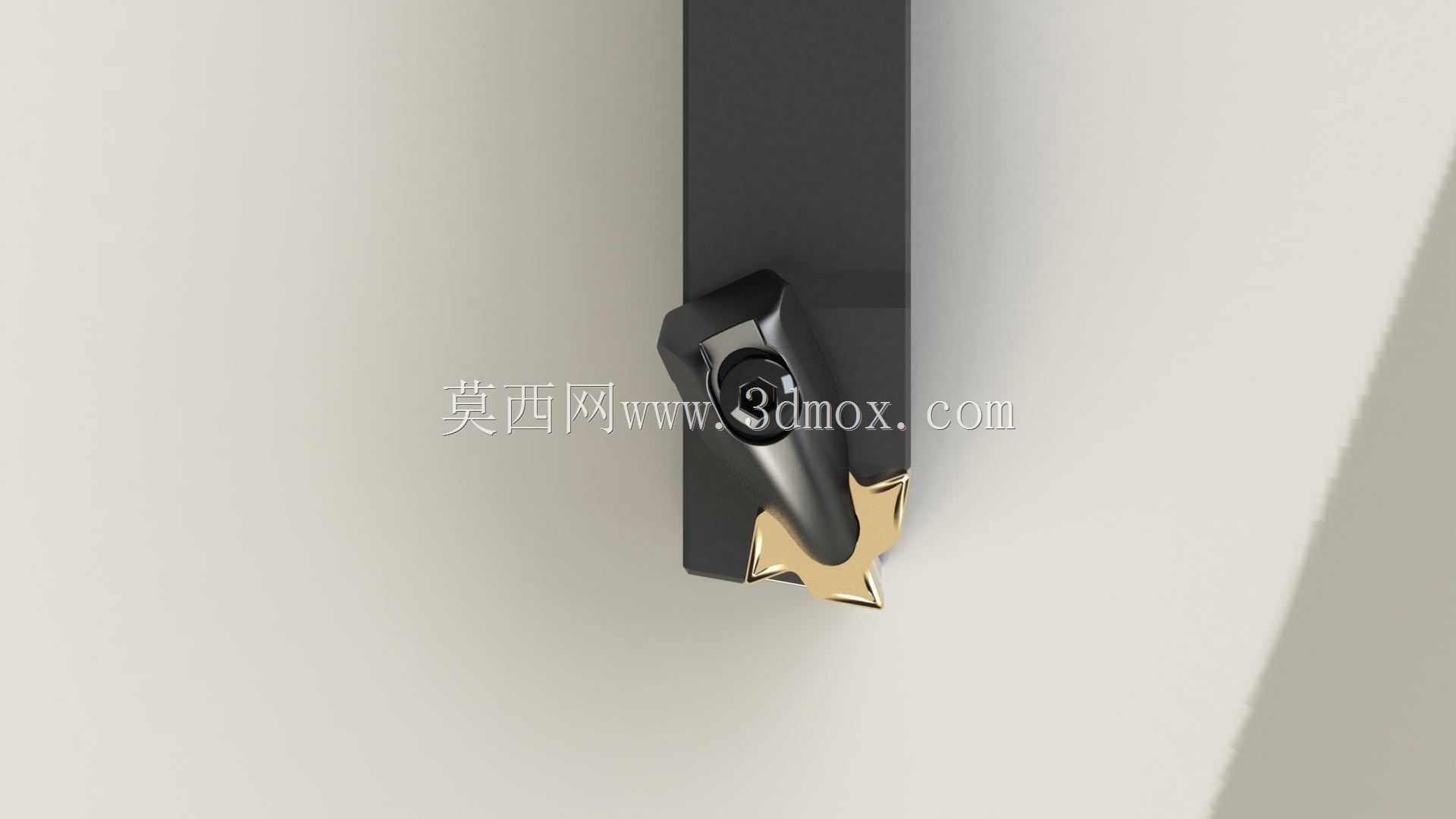

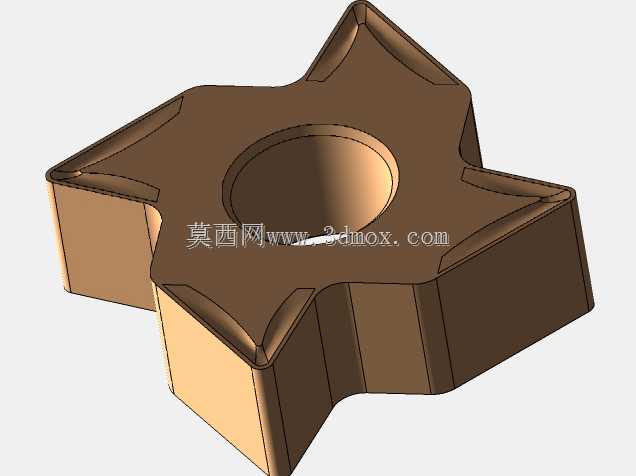

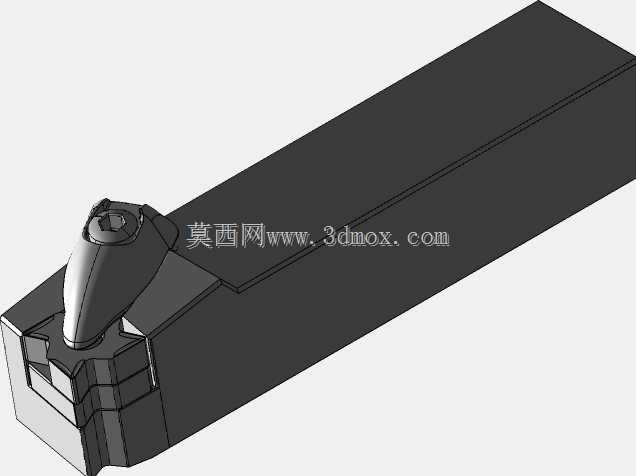

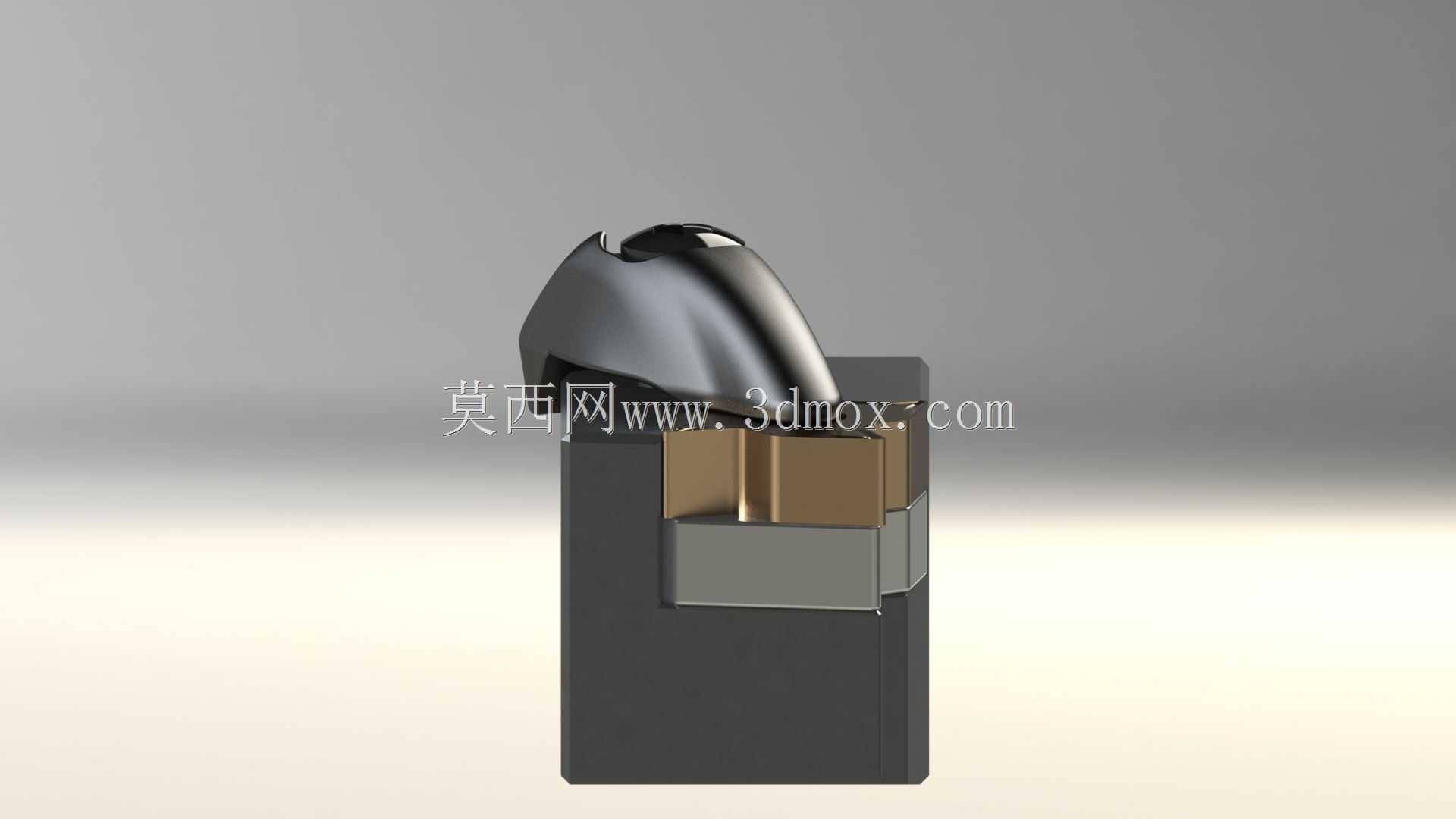

这款车刀主要面向普通卧式车床、数控车床的外圆车削加工场景，适配轴类、盘类回转体零件的外轮廓粗精加工工序，可承担钢件、铸铁、有色金属等常见工件材料的切削作业，在中小批量机械加工车间、模具加工工段、五金零件量产线中都能适配使用，能够完成外圆车削、端面车削、45度倒角加工等常见工序，相比常规压紧结构的车刀，这款概念结构的车刀在刀片更换效率、切削排屑空间、切入角度适配性上做了针对性优化。刀体采用方形截面的高强度合金钢刀杆设计，刀杆整体为规整长方体结构，安装边界完全适配常规车床的四方刀架装夹尺寸，可直接装夹在标准刀架工位上无需额外加装垫块或改制夹位，刀杆的装夹基准面做了高精度平面处理，装夹后可保证刀尖高度与车床主轴中心高的匹配精度，减少装夹找正的辅助时间。刀片适配SNMG1204系列标准可转位车刀片，刀片采用杠杆式压紧结构固定，压紧组件的布局避开了切屑流出路径，切削过程中带状切屑可顺着刀片前刀面顺畅排出，不会剐蹭压紧螺钉造成压件松动或螺钉磨损。设计过程中针对45度斜向切入的加工场景做了结构优化，将刀片的安装角度做了微调，让主切削刃在45度进刀时能够获得更合理的切削前角，降低切削阻力，同时刀头部位的避让空间做了加大处理，在进行台阶面车削、端面倒角联动加工时，刀体不会与工件已加工表面发生剐蹭。刀头部位的刀片座做了强化处理，能够承受大切深进给下的切削冲击力，减少切削过程中的振刀现象，提升加工表面的光洁度。压紧结构的操作位置设置在刀体上方，更换刀片时无需将刀杆从刀架上拆下，直接用配套扳手即可松开压紧件完成刀片转位或更换，大幅缩短换刀辅助时间。刀体表面做了发黑防锈处理，可在车间切削液喷淋的潮湿环境下长期使用不发生锈蚀，刀杆的整体刚性经过结构优化，在伸出刀架长度为刀杆截面边长1.5倍的常规装夹条件下，可满足大进给量粗加工的刚性要求，不会出现让刀现象。
