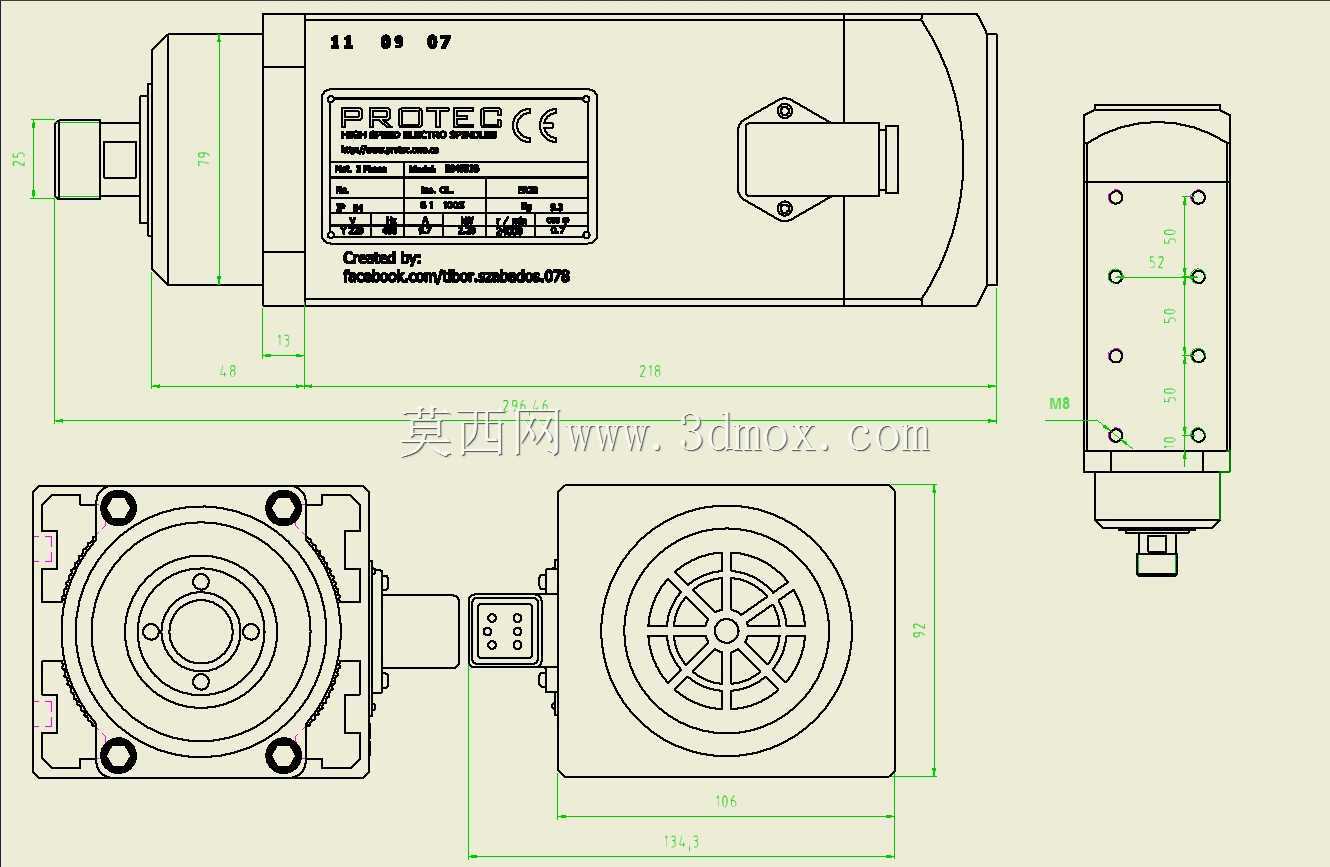

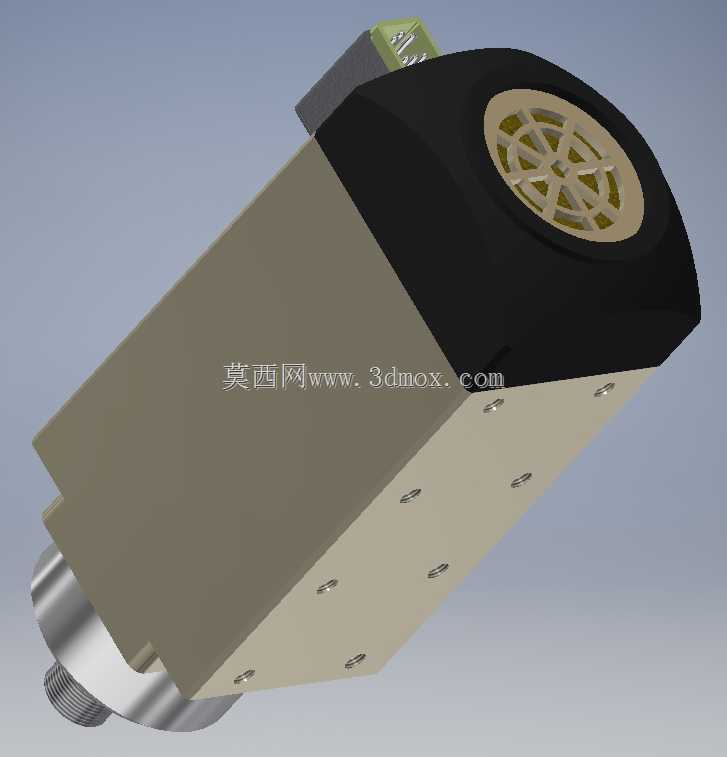

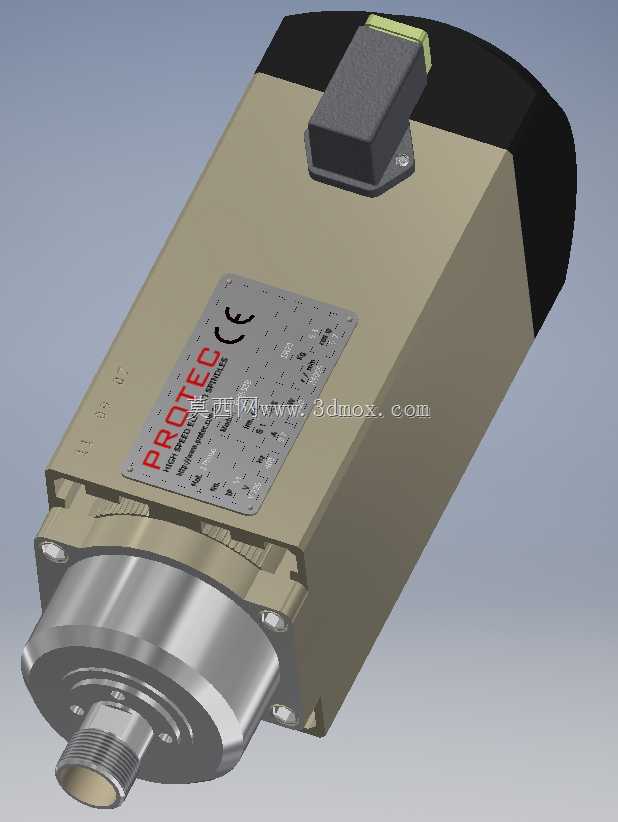

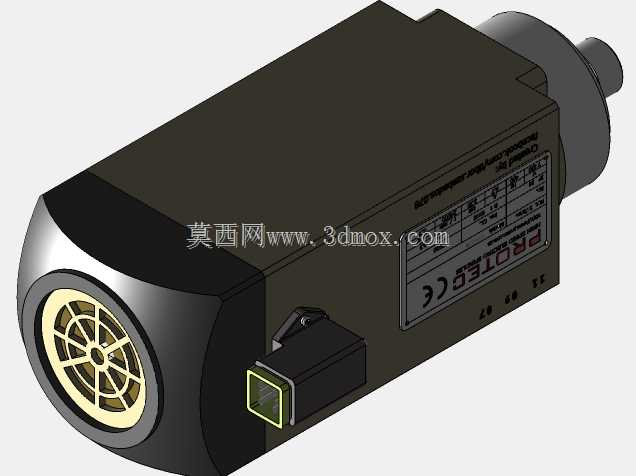

PROTEC三相高速电主轴结构设计

这款高速电主轴主要应用于精密数控加工场景，在模具精雕、有色金属高速铣削、小型零件精密钻铣等工序中承担核心加工执行功能，能够在高转速工况下维持稳定的切削输出，适配对加工表面质量、尺寸精度有较高要求的生产环节，比如消费电子金属结构件加工、小型精密模具型腔铣削、五金零件高速去毛刺等场景，相比传统皮带传动主轴，它能省去中间传动环节的动力损耗，同时避免传动带抖动带来的加工振纹问题。从功能特性来看，这款电主轴集成了驱动电机与主轴本体，将电机转子直接嵌套在主轴轴芯上，实现了零传动的结构设计，高转速运转时动平衡表现优异，能够在额定转速区间内保持稳定的扭矩输出，适配ER夹头的刀具装夹结构，可以兼容不同柄径的铣刀、钻头、雕刻刀等加工刀具，夹头锁紧后同轴度表现优异，能有效减少高速切削时的刀具偏摆问题，延长刀具使用寿命的同时提升加工面的光洁度。在设计思路上，这款电主轴采用了方形的本体外壳结构，外壳表面做了平整化处理，既可以通过侧面压块实现快速安装固定，也能适配常规的主轴抱箍安装方式，本体顶部预留了电气接线接口，采用快插式的接线结构，方便现场布线与后期维护更换，外壳上的标识区域清晰标注了接线相序与警示标识，避免安装时出现接线错误导致的设备损坏。主轴下端的出轴位置做了密封结构设计，能够阻挡加工过程中的切削液、金属碎屑进入主轴内部轴承腔，保护内部精密轴承的运转环境，延长主轴的维护周期。从安装边界来看，这款电主轴的方形本体适配常规的数控雕刻机、小型加工中心的主轴安装位，安装时需要保证安装面的平面度公差，避免抱箍锁紧时造成本体变形影响轴芯回转精度，轴向安装尺寸预留了足够的刀具装夹行程，能够满足不同长度刀具的装夹需求，同时本体的重量控制在合理区间，不会给Z轴传动机构带来过大的负载，适配常规的滚珠丝杠或者直线电机驱动的Z轴滑台结构。在实际使用场景中，这款电主轴搭配对应的变频器使用，可以实现转速的无级调节，能够根据不同的加工材料、刀具直径调整合适的切削转速，比如加工铝合金时可以拉到高转速实现大进给切削，加工钢材时可以降低转速配合合适的进给量实现重切削，适配多品类零件的柔性加工需求。
