小型Nema8混合双极步进电机结构设计

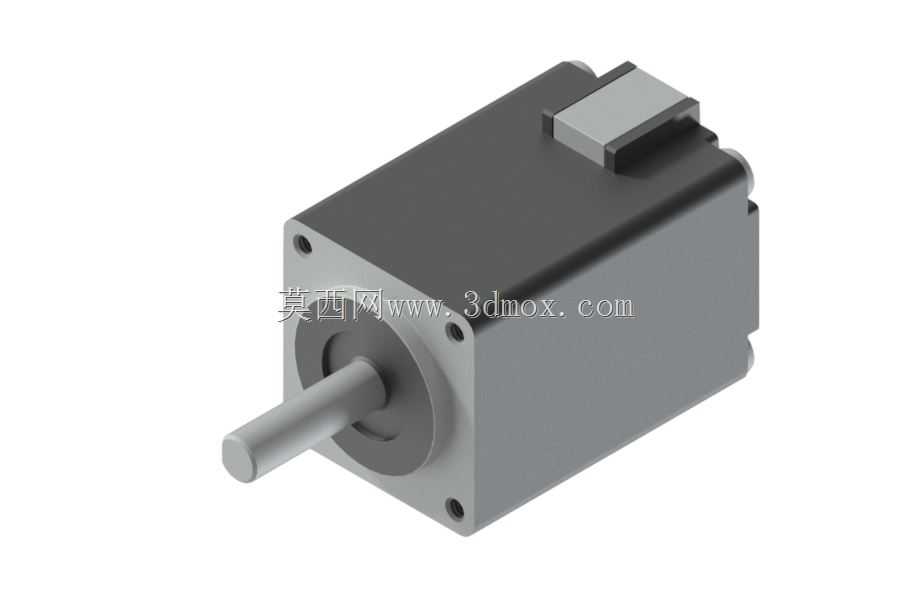

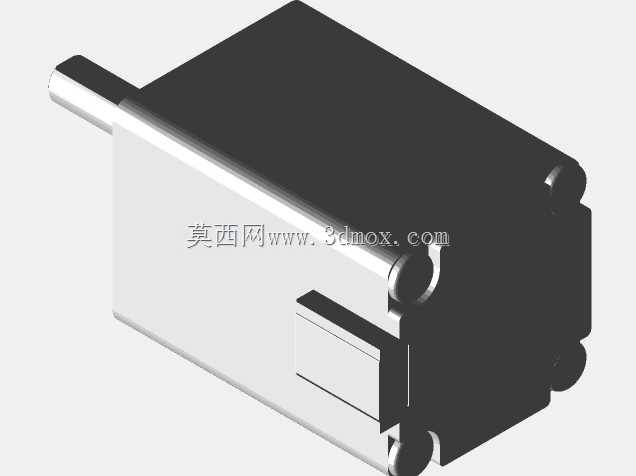

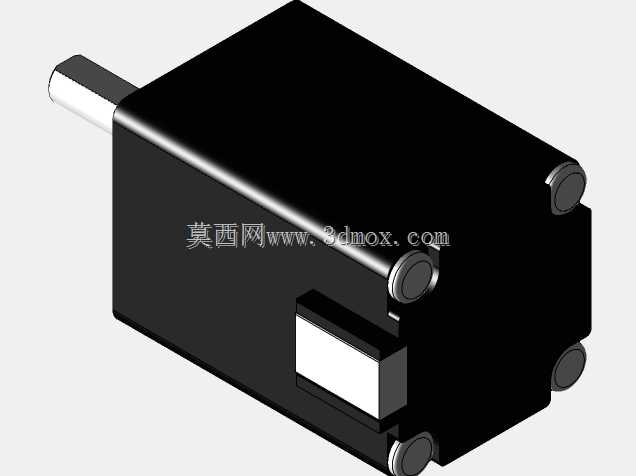

这款小型Nema8规格混合双极步进电机，是面向紧凑空间精密驱动场景开发的核心执行元件，在桌面级精密自动化设备、小型医疗检测仪器、光学调焦机构、微型3D打印挤出系统、便携电子加工工装这类对安装体积有严苛限制的领域应用广泛，能够在极小的安装空间内提供稳定的可控角位移输出，满足设备对高精度点位控制的核心需求。从实际用途来看，该电机主要负责将电脉冲信号转化为对应精度的机械角位移，无需额外的位置反馈元件即可实现开环状态下的精准定位，搭配对应的驱动控制器可实现正反转切换、转速调节、细分步距控制，适配不同工况下的低速大扭矩输出需求，尤其适合负载惯量小、定位精度要求高、安装空间局促的传动链路。在功能特性层面，混合双极的结构设计结合了永磁式和反应式步进电机的优势，既保留了永磁电机动态响应快、运行噪音低的特点，又具备反应式电机步距精度高、低速扭矩输出平稳的优势，运行过程中不易出现低频共振问题，输出扭矩足以驱动小型滑台、精密阀门、微型泵体这类轻载执行机构，长时间运行下的温升控制在合理区间，能够适配连续往复运转的工况需求。从设计思路来看，整体结构采用方正的机壳造型，前端盖预留四个均匀分布的安装孔位，输出轴采用标准圆柱轴伸设计，方便用户搭配联轴器、同步带轮、齿轮等不同传动连接件实现动力输出；机壳后端的出线结构做了规整的限位设计，避免布线过程中出现线缆弯折损伤，整体结构做了轻量化处理，在保证结构强度的前提下尽可能压缩整机重量，适配便携类设备的配重需求。关于外形尺寸与安装边界，该电机严格遵循Nema8安装尺寸规范，安装孔位的中心距、轴伸直径、机身长度都符合行业通用标准，用户在做设备结构设计时可直接套用对应安装尺寸预留装配空间，无需额外做定制化的安装结构适配，方正的机身外形既方便通过安装孔做端面固定，也可搭配侧装夹块实现侧面锁紧固定，适配不同的设备安装布局需求，机身的外形轮廓无突出的冗余结构，能够最大化利用设备内部的局促安装空间，避免和周边的电路板、传动件、结构件产生装配干涉。
