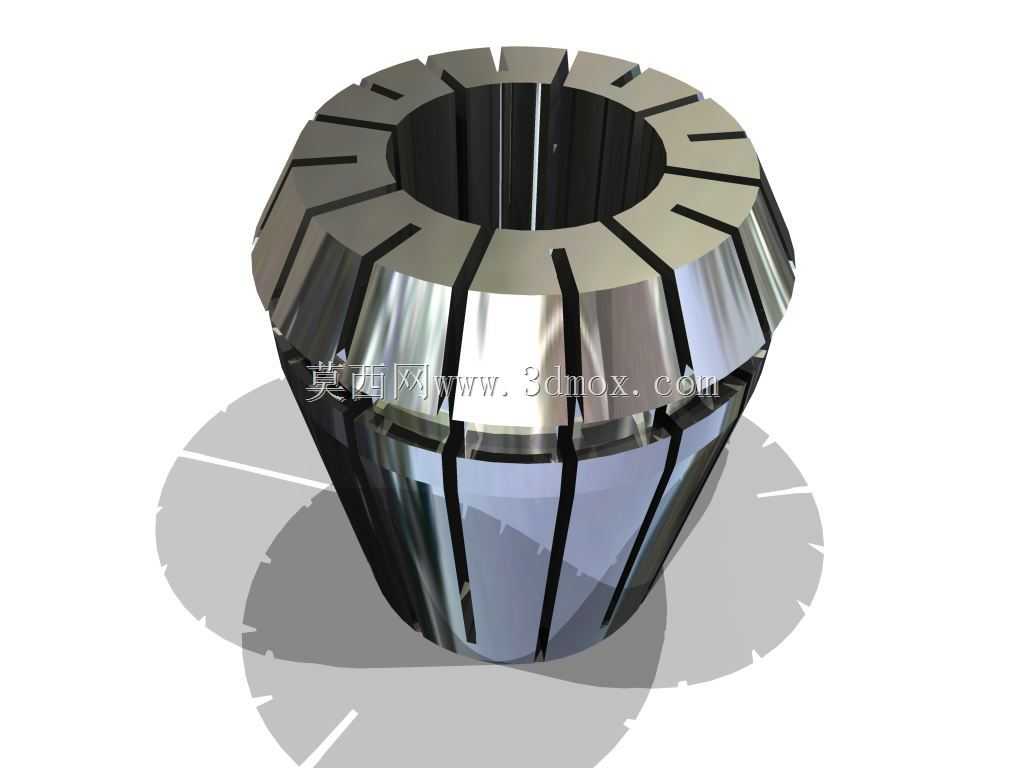

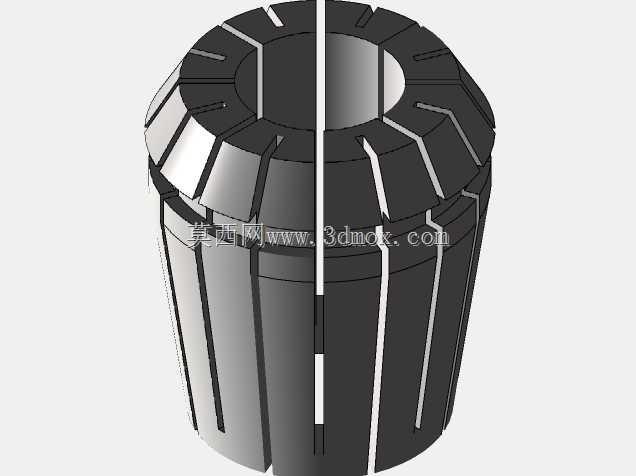

高精度ER40弹簧夹头锁紧夹持构件

ER40夹头是数控加工领域应用极为广泛的弹性夹持构件，主要适配各类数控铣床、加工中心、车床、雕刻机以及专用钻铰设备的主轴刀柄系统，承担切削刀具、工件棒料的高精度锁紧定位职能，在精密零件加工、五金件批量生产、模具型腔加工等场景中是不可或缺的核心配套部件。在实际生产场景中，ER夹头系列凭借稳定的夹持力与优异的同轴度表现，能够覆盖从高速小径铣刀到大直径钻头、丝锥的装夹需求，相比普通三爪卡盘，它的夹持接触面积更大，锁紧后受力均匀，能有效降低刀具高速旋转时的径向跳动，既可以提升加工面的光洁度，也能延长硬质合金刀具的使用寿命，减少加工过程中的断刀风险。这款ER40夹头采用经典的锥面配合锁紧结构，整体为上宽下窄的圆锥台外形，外锥面与ER刀柄的内锥孔精准贴合，当锁紧螺母向刀柄方向旋紧时，轴向的锁紧力会通过锥面转化为径向的均匀抱紧力，让夹头沿预设的弹性槽产生均匀的收缩变形，从而牢牢包裹住插入内孔的刀具柄部或工件棒料。夹头周身均匀分布的多道轴向开槽是弹性变形的核心设计，开槽从夹头上端面延伸至接近锥面底部的位置，开槽的宽度、深度与分布角度经过反复校核，既保证夹头在锁紧行程内有足够的收缩量适配对应夹持范围内的不同直径柄材，又能避免应力集中导致夹头在反复锁紧松开的过程中出现开裂失效。夹头的内孔为高精度圆柱面，加工时严格控制圆度与圆柱度公差，保证与刀具柄部的贴合率达到90%以上，外锥面的锥度采用标准ER系列统一锥度，能够与所有符合标准规格的ER40刀柄实现无间隙配合，安装时只需将夹头压入锁紧螺母的卡位，再装入刀柄内孔旋紧螺母即可完成装夹，无需额外调整，对操作工人的技能要求更低，装夹效率远高于传统的钻夹头。从安装边界来看，这款ER40夹头的最大外圆直径、整体高度均严格遵循ER40系列的通用标准尺寸，可直接适配市面上所有标注ER40规格的刀柄、锁紧螺母，不需要对现有设备的装夹结构做任何改造，夹持范围覆盖3mm到26mm直径的直柄刀具或棒料，能够满足绝大多数常规加工场景的装夹需求。夹头的材质选用优质弹簧钢，经过整体淬火与回火热处理后具备良好的弹性与耐磨性，长期反复使用也不会出现塑性变形，锁紧状态下能够提供足够的抱紧力，即使在大切削量的重加工场景下，也能避免刀具出现打滑、窜动的问题，保障加工过程的稳定性与加工尺寸的一致性。
