牛顿碰撞平衡球演示装置结构设计

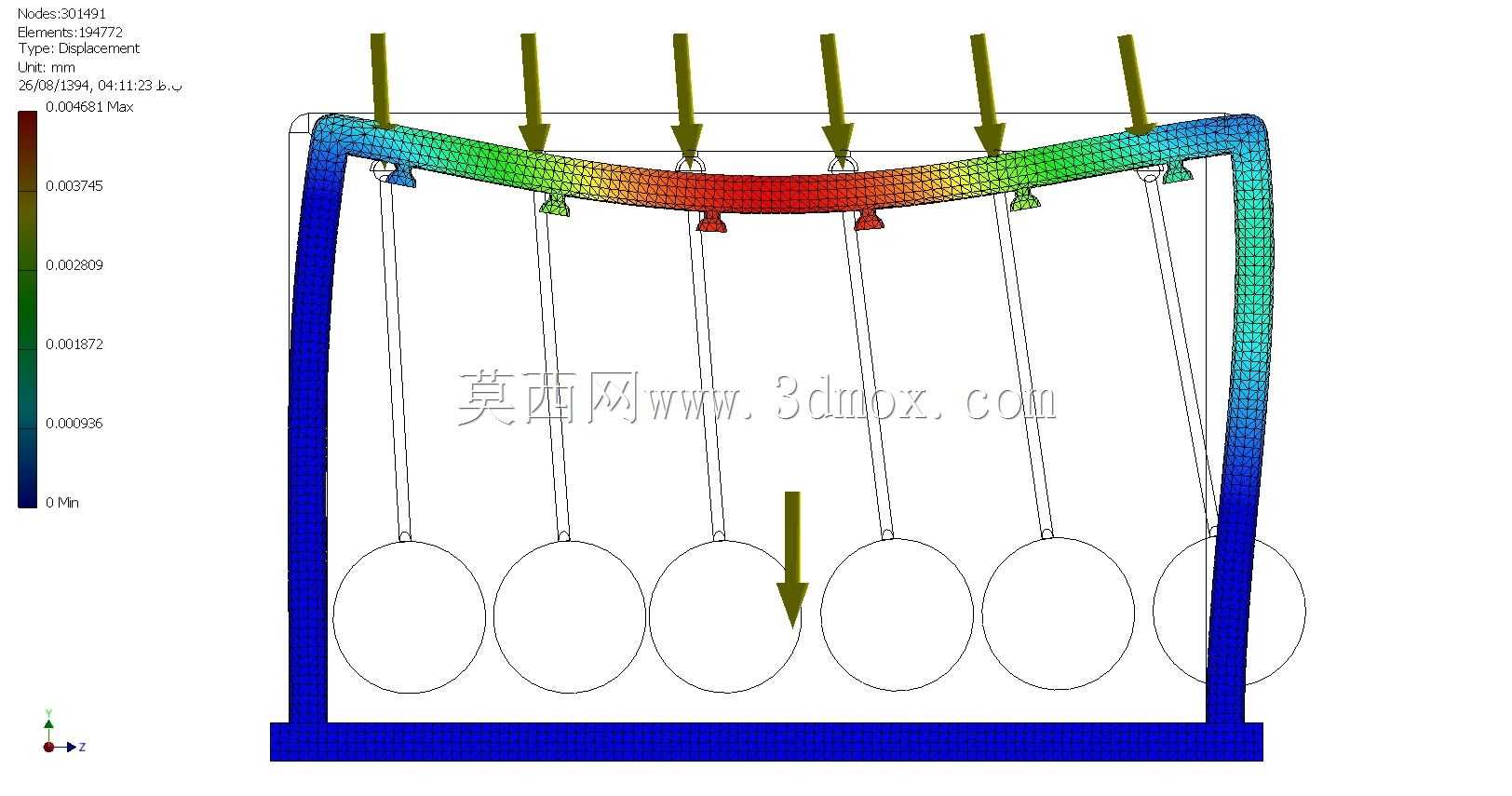

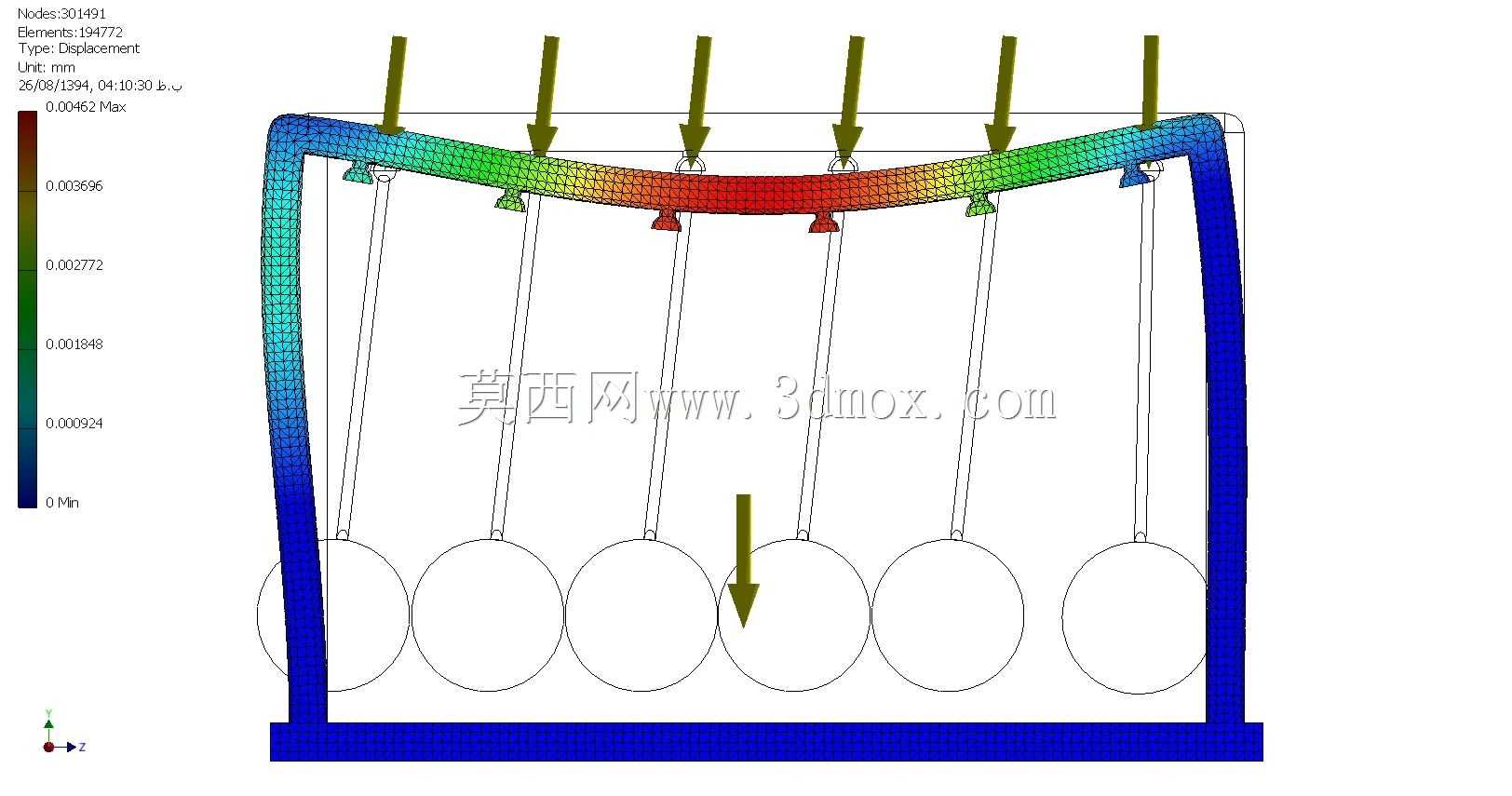

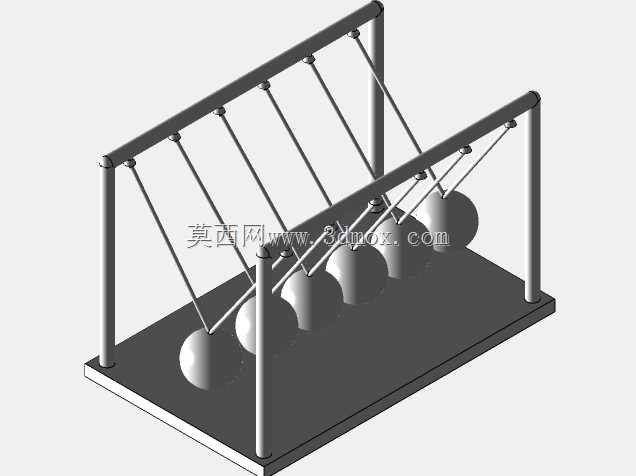

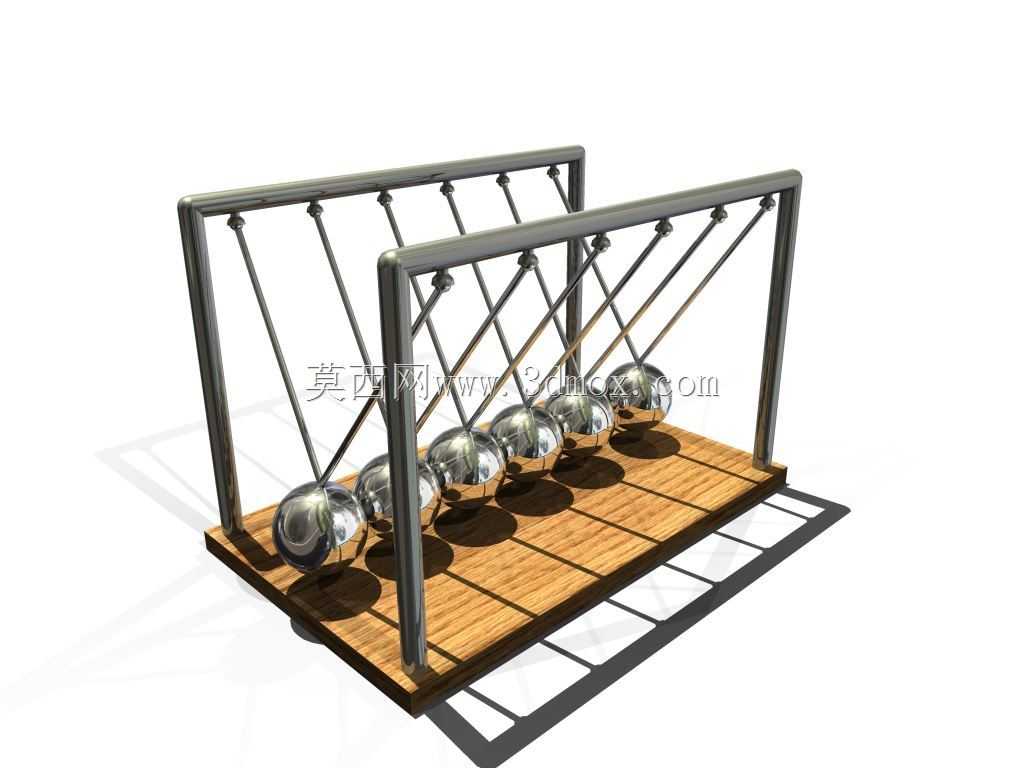

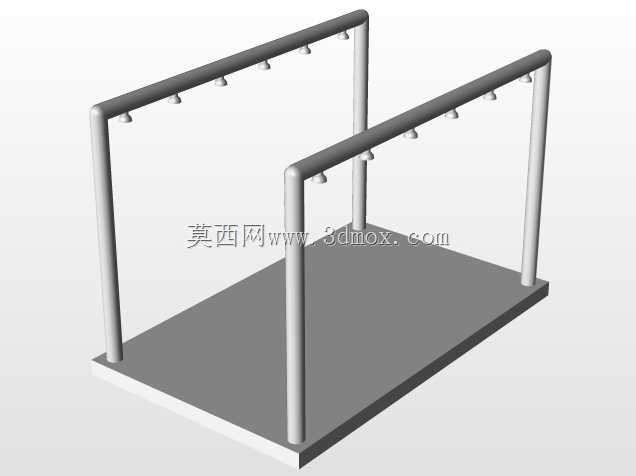

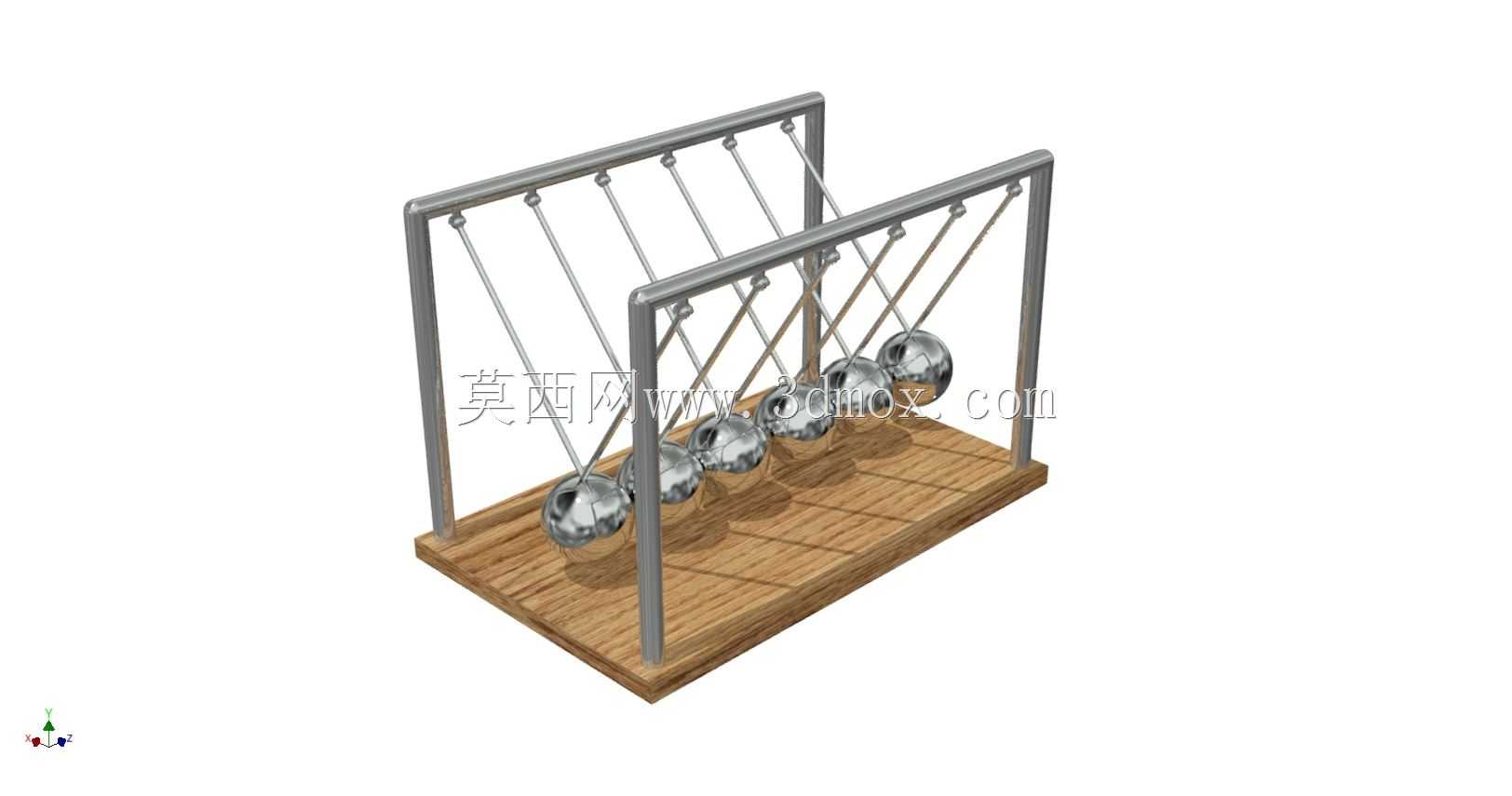

这款平衡碰撞球装置，常被用于基础力学原理的具象化演示场景，在中学物理实验室、高校工程力学展示区、科普场馆互动展区都能见到它的身影，也有不少机械从业者会将小型化的同款装置放置在办公桌面，作为力学原理的直观参照摆件。装置核心依托动量守恒与能量传递的经典力学规律实现功能，当一侧的金属球被抬起释放后，碰撞产生的力会通过中间静止的球体逐层传递，最终将对侧等质量的球体推出，整个过程能直观展现弹性碰撞下的动量与能量传递逻辑，帮助观察者快速理解抽象的力学公式对应的实际物理现象。从结构设计层面来看，整个装置采用框架式支撑结构，两侧的金属立柱搭配顶部的悬挂横梁，为摆球提供稳定的悬挂支撑，悬挂采用细金属柔索，每根柔索的长度经过精确校准，确保所有金属摆球的球心处于同一水平高度，相邻球体之间刚好保持无预压的接触状态，避免因间隙过大或过近导致碰撞过程出现能量损耗偏差。底部采用实木材质的承托底座，一方面依靠自身重量降低整个装置的重心，避免摆球摆动过程中装置出现滑移或倾覆，另一方面平整的木质台面能为摆球的摆动提供水平基准，安装时只需将底座放置在水平硬质台面上，调整四角的接触状态确保无晃动，即可完成装置的布设，不需要额外的固定连接件。在设计过程中，需要重点核算摆球的质量一致性、悬挂索的长度公差、框架的结构刚度：摆球采用同批次加工的实心金属球，球面经过抛光处理降低空气阻力影响，质量偏差控制在极小范围内，保证碰撞过程的动量传递效率；悬挂索的固定点在横梁上采用等间距排布，每个固定点的位置精度直接影响摆球的摆动轨迹，若固定点出现偏移，会导致摆球碰撞时出现侧向分力，打乱正常的能量传递路径；两侧的金属框架采用折弯成型的金属型材，连接处采用刚性连接，避免摆球长期碰撞产生的振动导致框架连接松动，影响装置的演示精度。针对装置的动态特性，设计阶段还会对碰撞过程进行动力学仿真，模拟不同释放角度下球体的摆动幅度、碰撞瞬间的接触应力、能量传递过程中的损耗情况，同时对框架、底座等支撑部件进行静态受力分析，核算长期受交变冲击载荷下的结构强度，避免部件出现疲劳变形。装置的整体尺寸适配桌面摆放需求，横向宽度控制在可稳定放置于常规实验台的范围内，高度不会遮挡后方的展示内容，摆球的摆动行程经过限定，不会出现碰撞后球体脱出框架的风险，日常使用中不需要复杂的维护，只需定期检查悬挂索的张紧状态、擦拭球面保持光洁即可长期稳定运行。
