水轮机涡轮叶轮曲面造型设计

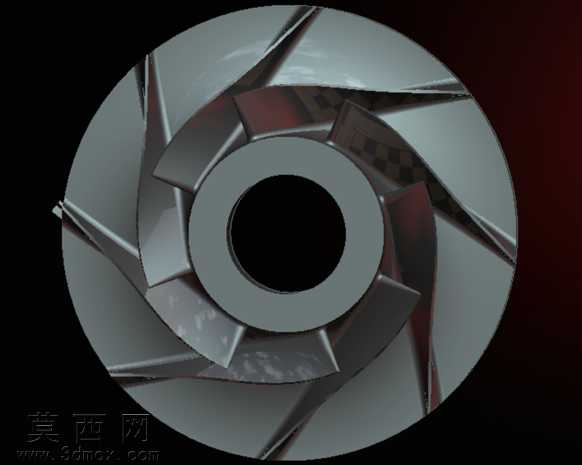

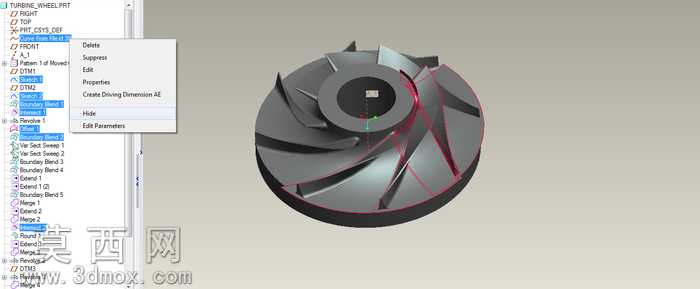

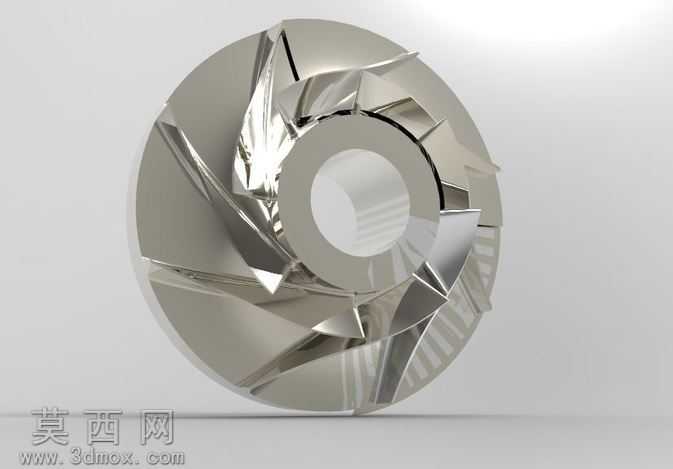

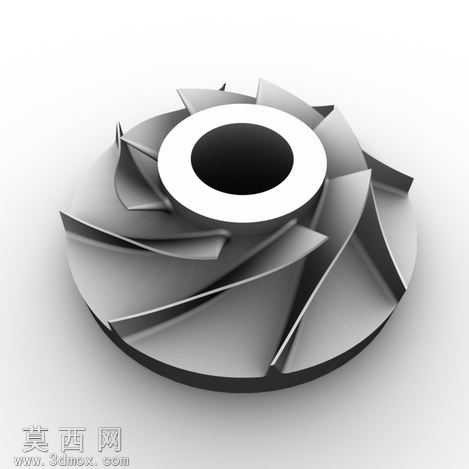

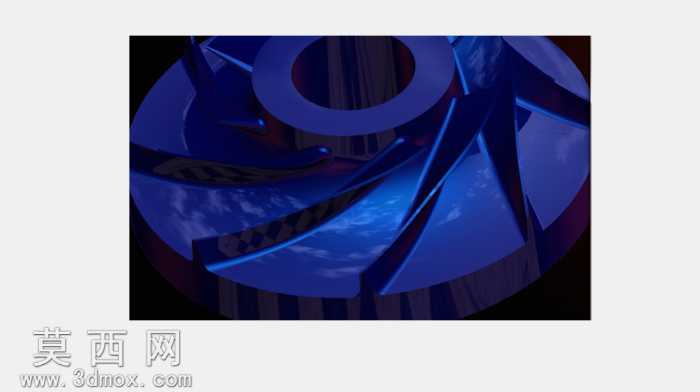

本作品为水轮机核心部件涡轮叶轮的三维参数化建模成果，建模过程围绕流体机械曲面造型的核心需求展开，全程遵循水力设计的流线型准则，保障叶片过流面的流体动力学性能。建模初期先完成叶轮整体结构的基准搭建，以中心轴孔为定位基准，确定轮盘的径向尺寸、轴向厚度参数，构建轮盘基体的回转特征，中心安装孔严格按照同轴度公差要求设计，预留后续装配的定位基准面。叶片部分是本次建模的核心难点，采用曲面放样结合边界混合的建模思路，先根据水轮机的水力设计参数提取叶片进、出口边的空间型值点，构建多条控制叶片曲面走向的空间样条曲线，调整曲线的曲率连续性，保证叶片从进口到出口的曲面过渡顺滑，无曲率突变区域，避免流体流经时产生不必要的紊流与能量损失。完成单个叶片的曲面建模后，对曲面进行加厚处理生成实体特征，检查叶片与轮盘结合处的过渡圆角，采用变半径圆角设计优化连接区域的应力分布，降低叶轮高速运转时的应力集中风险。随后通过圆周阵列特征完成全部叶片的均匀排布，严格控制阵列的角度公差，保证每个叶片的安装角度一致，保障叶轮运转时的动平衡性能。建模完成后对整体模型进行几何检查，修复曲面缝隙、重叠等几何错误，确保模型具备可加工性与仿真可用性。渲染阶段采用金属材质模拟叶轮的不锈钢基材，调整材质的反光度与粗糙度参数，还原金属加工后的表面质感，通过光影效果突出叶片曲面的流线型走向与结构细节，清晰展现叶片的扭曲角度、轮盘的层级结构以及中心安装孔的配合特征。整个建模过程兼顾了水力性能要求、结构强度要求与加工工艺要求，曲面造型的处理思路可作为同类流体机械叶轮建模的参考，模型可直接用于后续的流体仿真分析、结构强度校核以及数控加工编程环节，为涡轮叶轮的设计优化提供可靠的三维数字模型基础。
