GoPro摄像机两轴机动云台装载支架

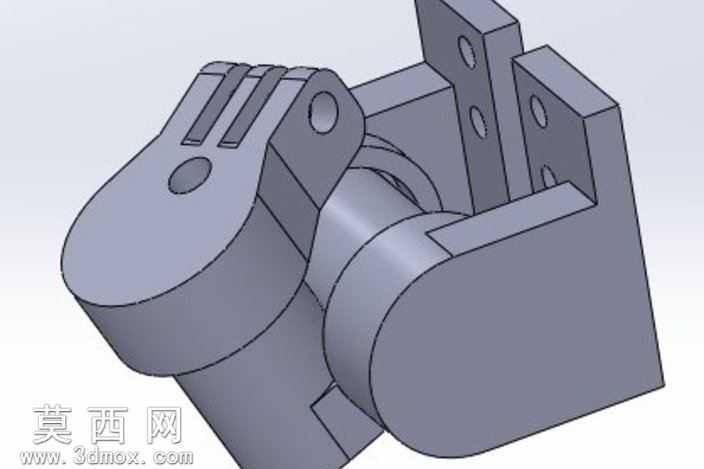

本作品为适配GoPro摄像机的机动云台装载支架，整体采用三维参数化建模完成，建模过程中优先考虑3D打印的工艺适配性，所有结构壁厚均匀控制在2mm-3mm区间，避免出现大角度悬空结构，无需额外支撑即可完成FDM工艺打印，同时兼顾结构强度与轻量化需求。模型整体分为摄像机安装座、俯仰转动架、固定基座三个核心模块，各模块间通过标准销轴孔位实现转动配合，安装座预留与GoPro防水外壳直装的螺栓孔位，孔位公差按照3D打印收缩率做0.2mm补偿，确保装配后无松动同时可顺利拆装。转动关节处设计有适配橡胶O型密封圈的嵌入槽，可实现关节位置的防水侵入，适配户外复杂使用场景。驱动部分适配微型直流齿轮马达，建模时严格匹配选用的30rpm转速微型齿轮马达的安装尺寸，马达安装位设置定位凸台与螺丝孔，可直接将马达固定在基座内部，通过马达输出轴直接驱动俯仰架实现倾斜角度调节，搭配4通道控制器即可完成远程角度控制。建模过程中对转动副的运动干涉做了完整校验，确保俯仰角度调节范围内无结构碰撞，同时对所有棱边做R1-R2的圆角处理，既避免3D打印后的应力集中问题，也提升使用时的握持安全性。材质渲染阶段采用哑光工程塑料质感，还原3D打印PLA耗材的真实表面质感，对转动配合面做轻微的光泽区分，清晰展示结构装配关系。整体设计思路围绕低成本自制需求展开，所有零件均为一体化打印结构，无需额外定制金属件，仅需搭配标准螺丝、销轴与市售微型马达即可完成组装，可搭载在风筝、航模等移动载体上实现GoPro的机动角度调整，解决运动拍摄过程中的视角调节需求，结构紧凑重量轻，不会对搭载载体造成过多负载负担。
