Arduino纳米专用扩展连接板结构设计

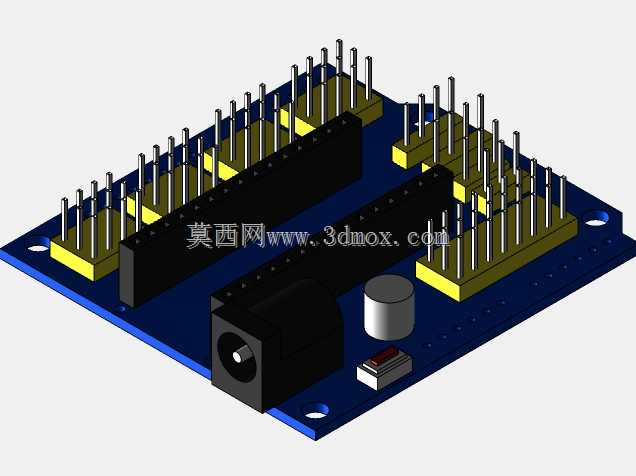

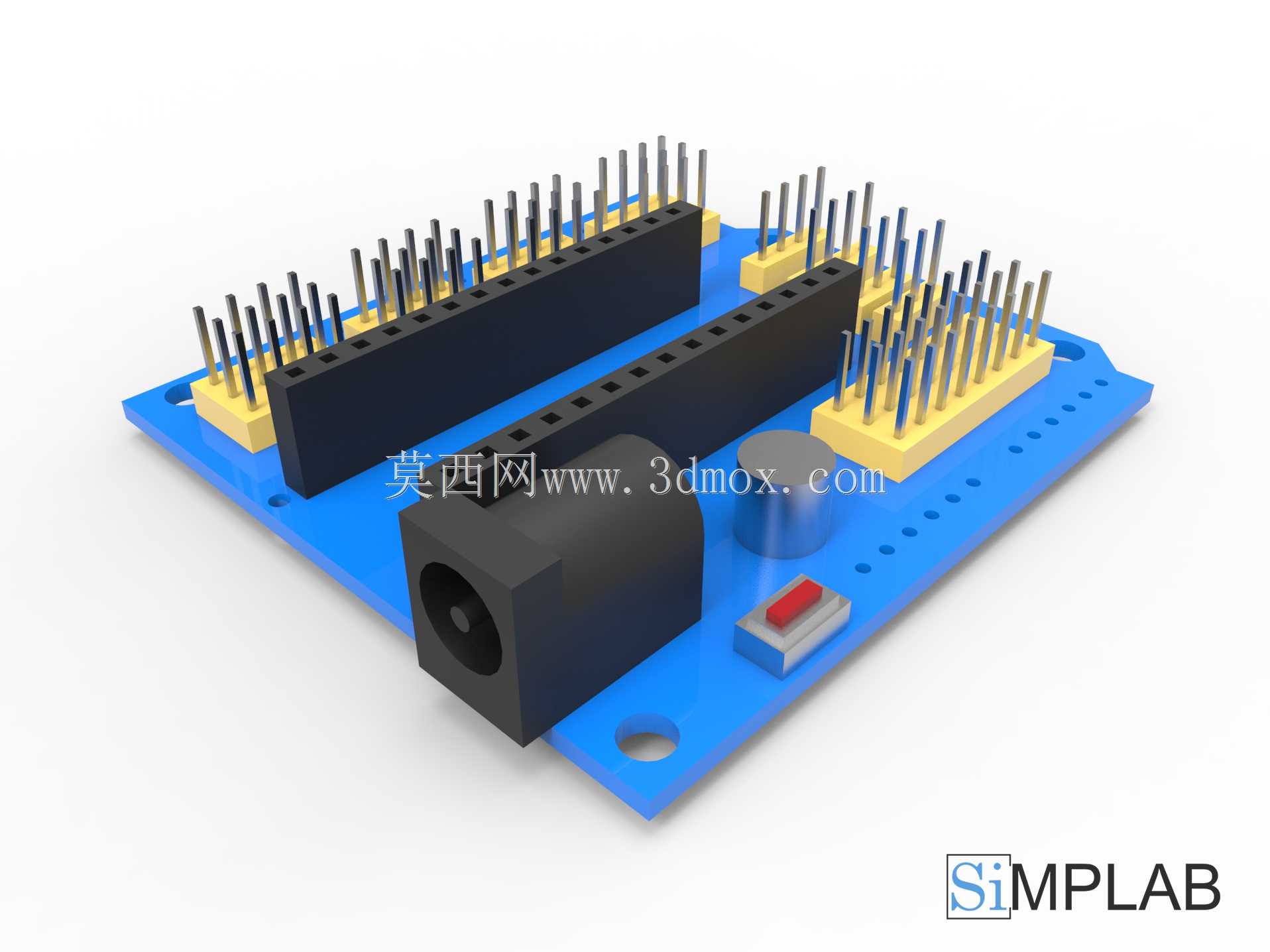

这款扩展连接板是专为Arduino Nano开发板设计的配套载板，主要面向创客开发、电子教学实验、小型智能硬件原型搭建、嵌入式功能验证等场景使用，能够解决原生Arduino Nano引脚间距小、外接模块接线杂乱、供电接口单一的实际使用痛点。在实际应用中，使用者可以直接将Arduino Nano板卡插接在该扩展板的对应排座上，无需逐根焊接杜邦线即可完成核心板与扩展板的电气连接，大幅降低原型搭建的接线难度，减少虚接、错接带来的调试问题，适合学生课程实验、个人创客项目开发、小型智能产品功能验证等多种场景使用。从功能特性来看，板载集成了标准DC电源输入接口，可直接适配常见的直流电源适配器为整套开发系统供电，同时预留了电源状态指示元件与复位按键，方便使用者快速完成系统上电与复位操作；多组排针排座按照引脚功能分区排布，将电源引脚、数字IO引脚、模拟输入引脚做了清晰的分区规划，外接传感器、执行器、通讯模块时可以快速对应引脚，提升接线效率。在设计思路上，这款扩展板采用了层叠式插接的结构方案，核心板安装位采用下沉式排座设计，插接后核心板与扩展板贴合紧密，整体结构紧凑不会额外占用过多安装空间；PCB基板采用圆角处理，边缘预留了标准安装固定孔，可直接通过铜柱将整套板卡固定在设备外壳、实验台架或者原型机架上，安装边界清晰，固定孔位间距符合小型电子载板的通用安装规范，适配多数创客项目的安装空间要求。板上的排针采用长针设计，插接核心板后仍然保留足够的引脚长度，既可以直接插接各类功能模块，也可以通过杜邦线外接其他电路元件，兼顾了直插模块的便捷性与外接电路的灵活性；电源接口与复位按键布置在板边位置，插接核心板后不会被遮挡，日常操作时插拔电源、触发复位都十分顺手。整体外形尺寸控制在小型开发载板的常规范围内，不会因为增加扩展功能而过度放大整体体积，能够很好地适配小型智能硬件的紧凑安装需求，不管是桌面实验使用还是集成到小型智能设备内部都十分合适。
