嵌入式SD卡转接存储模块结构设计

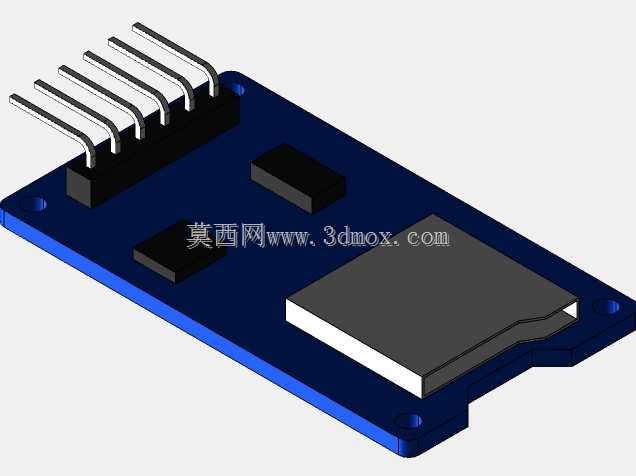

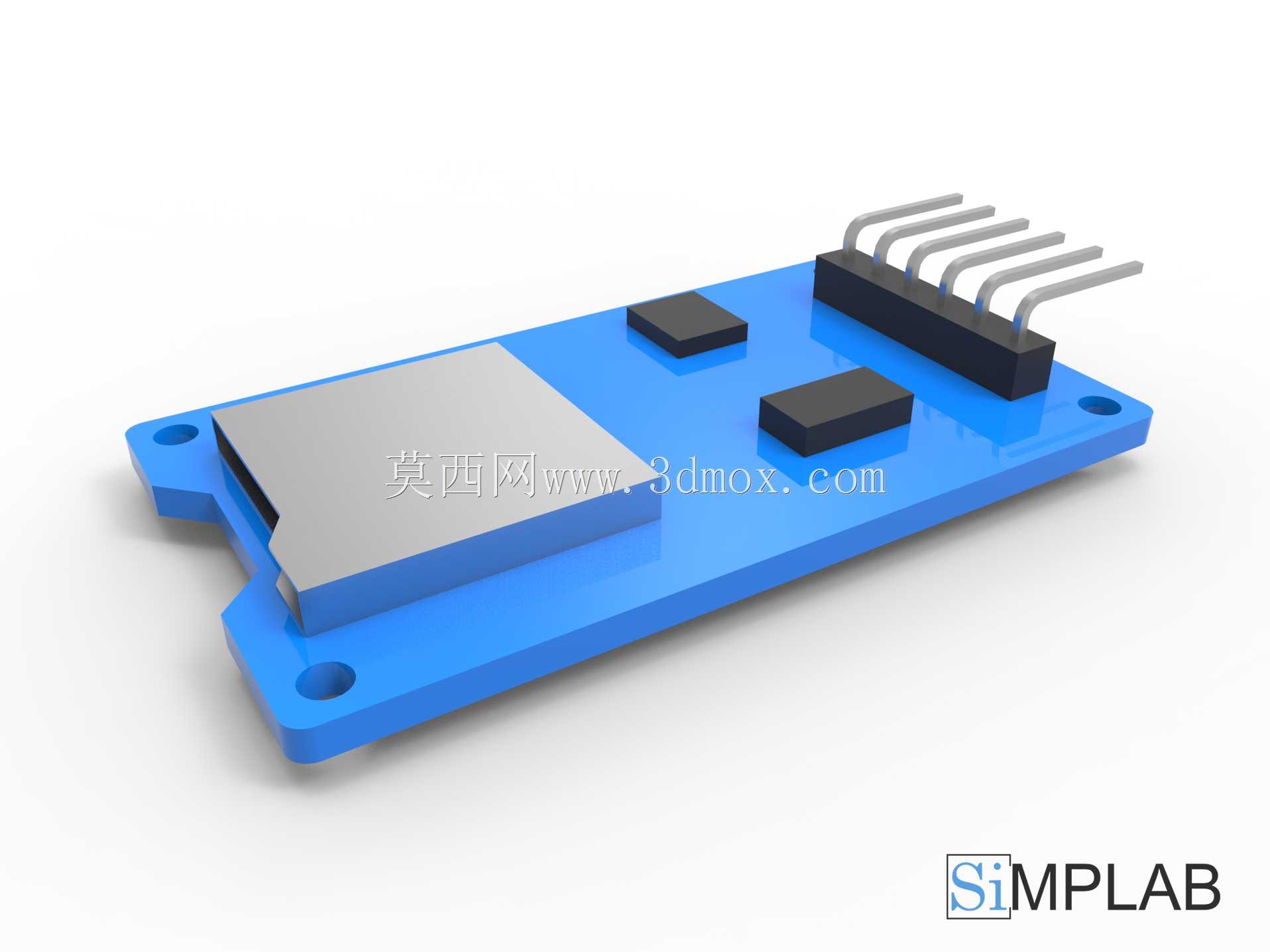

该转接存储模块主要面向嵌入式开发、小型智能硬件、工业传感采集终端等场景，用于实现标准SD存储卡与主控电路板之间的可靠物理连接与信号转接，解决主控板原生存储接口不足、存储卡拆装不便、存储模块防护性差的实际使用痛点，在小型物联网终端、便携检测设备、开源硬件开发平台、低功耗数据采集装置中都有广泛的应用空间。模块整体采用板载集成式设计，主体承载基板为蓝色PCB基材，边缘设置两个对称的圆形安装固定孔，可通过M2规格螺丝直接固定在设备内部的安装柱上，安装孔位间距适配多数小型嵌入式设备的内部预留空间，安装后整体突出高度不超过8mm，不会额外占用设备内部的垂直堆叠空间，适配紧凑化的设备内部布局需求。模块一侧集成标准SD卡推拉式卡槽，卡槽采用金属屏蔽罩封装，既可以提升卡槽的结构强度，避免频繁插拔造成的触点变形，也可以对存储卡形成电磁屏蔽，减少周边电路高频信号对存储读写过程的干扰，卡槽插拔行程符合通用SD卡的机械规范，支持标准尺寸SD卡的顺畅插拔，插入后存储卡与基板表面贴合，不会出现松动移位的问题。模块另一侧排布五根直插式排针引脚，引脚间距为标准2.54mm，可直接插焊在主控电路板的对应排母座上，也可通过杜邦线与主控引脚连接，引脚定义兼容通用SPI总线通信协议，无需额外的信号转换电路即可实现与主流微控制器的存储通信，降低硬件开发的布线难度。基板上集成两颗贴片式外围阻容元件，分别用于电源滤波与信号阻抗匹配，保障存储读写过程的信号稳定性，避免出现数据丢包、读写失败的问题。模块整体外形为带安装耳的矩形结构，边角做圆弧过渡处理，避免安装过程中划伤设备内部的线材或其他元器件，基板边缘做阻焊层全覆盖处理，提升基板的绝缘防护性能，避免与设备内部金属结构接触造成短路问题。在设计过程中充分考虑了实际使用的可靠性，排针引脚做镀锡处理提升焊接可靠性与抗氧化能力，卡槽金属罩与基板接地层连通，进一步提升抗干扰性能，安装孔位做金属化包边处理，反复拆装螺丝也不会造成基板基材破损，整体结构兼顾了安装便利性、使用可靠性与空间适配性，能够满足多数小型电子设备的外接存储扩展需求。
