双轴按键摇杆电子控制模块设计

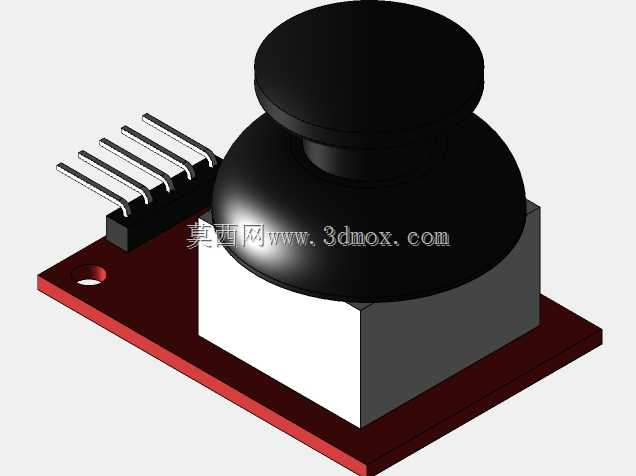

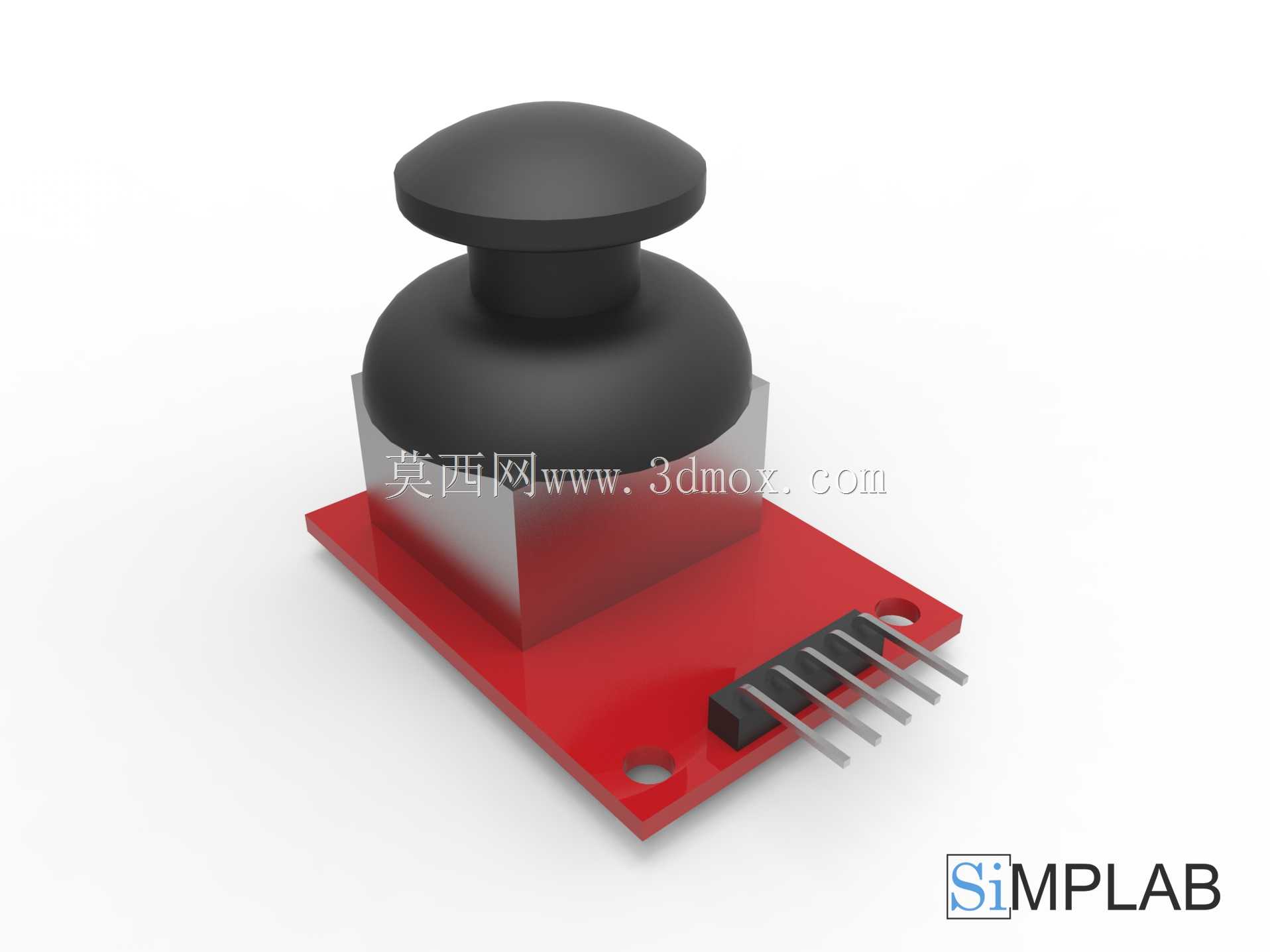

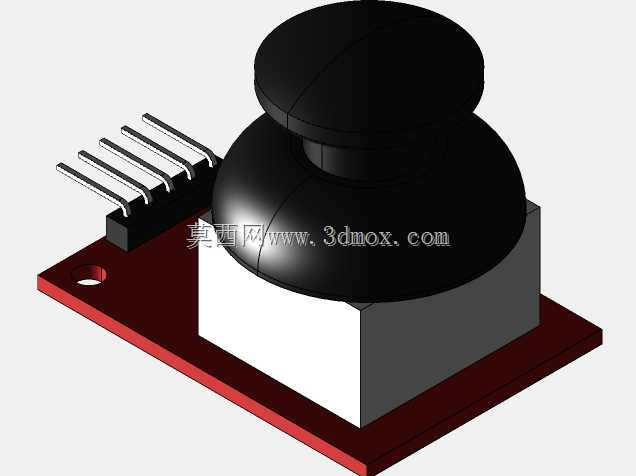

这款双轴按键摇杆模块是面向小型电子控制场景开发的人机交互输入部件，核心应用覆盖智能小车运动控制、小型机器人姿态调节、游戏外设原型开发、工业手持操控终端等多个领域，能够为各类需要二维方向输入加确认按键操作的设备提供可靠的操控输入支持。在实际使用场景中，该模块可通过两个轴向的电位器输出对应偏移量的模拟信号，搭配自带的轻触按键实现选中确认功能，无需额外搭配独立按键部件即可完成方向选择加操作确认的完整交互逻辑，大幅简化操控端的电路布局难度。从产品功能特性来看，模块采用PS2同款摇杆结构设计，摇杆帽采用圆弧凸起的磨砂造型，贴合指腹按压操作的触感需求，长时间操作不易产生打滑问题；底部的复位结构可在松开摇杆后自动回归中位，确保无操作时输出信号稳定在中位基准值，避免出现信号漂移导致的设备误动作。在设计思路层面，模块将摇杆电位器组件、按键触发结构与信号转接电路板整合为一体化结构，电路板采用红色阻焊层设计，边缘预留两个对称的安装固定孔，可直接通过M2规格螺丝固定在设备壳体或安装支架上，无需额外设计定制化的固定结构；信号输出端采用标准2.54mm间距排针引出，包含X轴输出、Y轴输出、按键输出、电源正、接地共五个引脚，可直接与主流单片机控制板的IO口对接，适配绝大多数开源硬件控制平台的接口规范。外形尺寸与安装边界方面，模块整体长宽尺寸控制在40mm*30mm范围内，安装孔中心距为33mm*23mm，摇杆组件最高处距离电路板表面高度为26mm，安装时仅需在设备面板预留直径12mm的摇杆过孔即可，整体占用安装空间极小，可轻松嵌入各类紧凑型手持设备、小型控制终端的内部结构中；电路板底部排针伸出长度为8mm，既满足直插焊接的连接需求，也不会因引脚过长占用过多设备内部纵深空间，适配外壳厚度在10mm以内的各类小型设备安装需求。模块的电位器转动阻尼经过调校，既不会因阻尼过小导致摇杆容易受外力偏移，也不会因阻尼过大增加操作力度负担，操作手感顺滑且定位清晰，能够精准识别操作者的方向操控意图，输出的模拟信号线性度优异，可通过单片机AD采样直接换算为对应的方向偏移量，无需额外做复杂的信号校准处理，降低开发阶段的调试工作量。
