DHT22数字温湿度传感元件结构设计

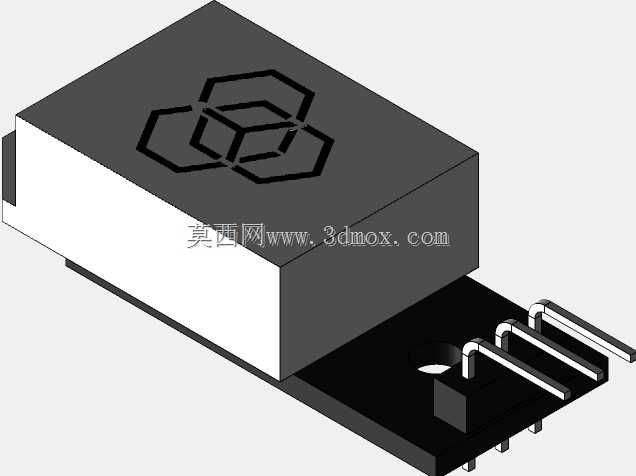

这款温湿度传感元件主要面向民用与工业级环境参数采集场景，可广泛嵌入智能家居温湿度调控终端、农业大棚环境监测节点、工业仓储温湿度巡检设备、暖通空调自控系统、消费电子温湿度补偿模块等产品中，作为前端感知核心部件完成环境温度与相对湿度的实时数字信号输出，替代传统模拟式温湿度采集元件，免去复杂的信号校准与模数转换电路设计，大幅降低终端产品的开发周期与硬件调试成本。从功能特性来看，该元件采用单总线数字通信协议，仅需单根IO引脚即可完成与主控芯片的双向通信，无需额外参考电压源与信号调理电路，内置的校准系数存储在元件内部OTP区域，每次采集完成后输出的数字信号都经过出厂校准，可直接换算得到标准温湿度数值，温湿度检测量程覆盖常规民用与多数工业场景需求，温度检测精度可满足日常环境监测要求，湿度检测具备良好的线性输出特性，长期使用稳定性较强，可适应非凝露、非强腐蚀的常规室内外安装环境。在设计思路上，整体采用模块化分层结构，上部为塑封传感核心舱，内部集成电容式感湿元件与高精度测温元件，同时搭载专用信号处理ASIC芯片，完成信号采集、校准、模数转换与通信协议处理，外壳采用黑白双色阻燃塑壳设计，上部黑色壳面预留品牌标识区域，白色侧壁形成清晰的视觉分区，既可以在生产环节快速区分元件引脚方向，也能在批量插件焊接时通过视觉识别完成元件定位，避免反向安装导致的电路故障。下部为黑色安装基座与直插式引脚结构，基座上预留定位孔位，既可以适配波峰焊工艺的PCB板插件安装，也可以通过螺丝将元件固定在设备壳体的指定位置，避免长期使用过程中受震动影响出现引脚脱焊、元件移位的问题。从外形尺寸与安装边界来看，整体为长方体紧凑结构，上部核心舱体尺寸适配常规2.54mm间距排针布局，三根直插引脚采用标准间距设计，可直接插装在通用洞洞板或定制PCB的对应焊盘上，引脚长度兼顾焊接可靠性与元件离板高度要求，既保证焊接时焊锡能够充分浸润引脚，也让元件底部与PCB板之间预留足够空隙，避免板上其他发热元件的热量直接传导至传感核心，影响温湿度检测精度；基座的定位孔尺寸适配M2规格螺丝，安装时元件周边需预留至少5mm的通风间隙，保证周边空气能够顺畅接触传感核心区域，避免被周边结构件遮挡导致检测响应速度变慢、数值出现偏差。整体结构设计兼顾量产工艺性与使用可靠性，外壳接缝处采用密封设计，可阻挡日常使用中的灰尘侵入内部核心区域，同时保留感湿区域的透气通道，保证湿度检测的响应速度，适配大规模自动化插件生产的工艺要求，能够满足各类终端产品对温湿度感知部件的结构与性能需求。
