标准舵机及配套摇臂结构设计

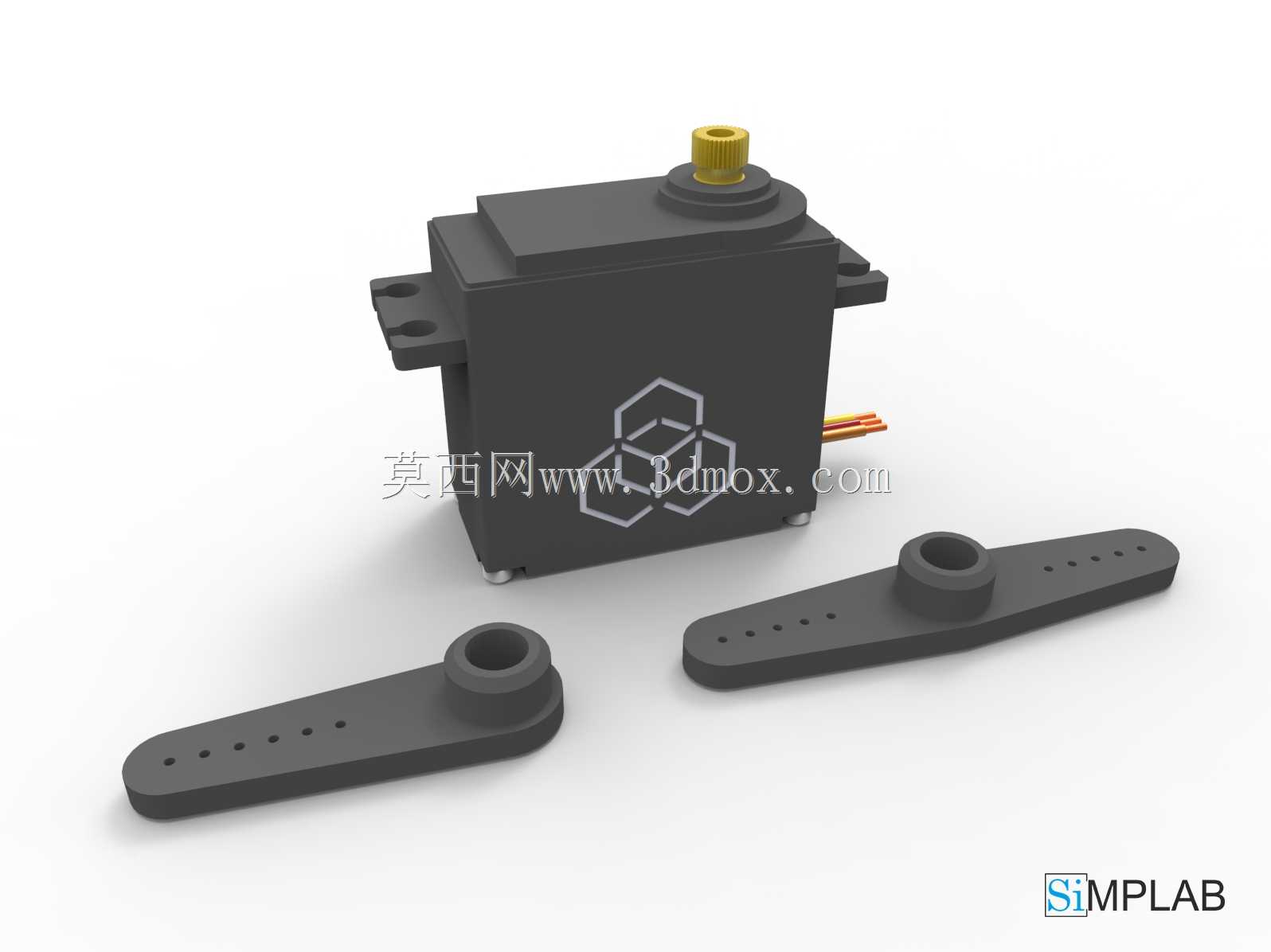

本次呈现的是一款常用规格的标准舵机及配套两款不同长度的一字型摇臂结构，这类舵机是小型运动控制场景里应用极广的角度执行部件，在桌面级机器人、航模飞行器、小型自动化演示装置、智能玩具、教育类机械实训平台中都承担着精准角度输出、动作驱动的核心作用。从实际用途来看，这款舵机可接收控制信号输出指定角度的转动，搭配不同长度的摇臂可以将转动转化为不同行程的推拉、摆动动作，比如驱动机器人关节完成转向、抬升动作，控制航模舵面完成姿态调整，或是带动小型机械结构完成开合、移位等操作，适配低负载、高精度角度控制的各类需求。从功能特性来看，这款舵机采用顶部铜齿输出轴设计，相比塑料输出轴具备更强的抗扭能力，能承受摇臂传递的更大负载，避免频繁动作下的齿部磨损；主体外壳为硬质工程塑料材质，兼顾结构强度与轻量化需求，两侧带安装固定耳，耳位预留标准安装孔位，方便直接固定在安装基座上；尾部引出信号与供电连接线，可直接对接通用舵机控制板、单片机驱动端口，接线逻辑通用，无需额外定制转接部件。从设计思路来看，整体结构遵循通用标准舵机的安装尺寸规范，外壳内部预留了减速齿轮组、驱动电路板、电位器与直流驱动电机的安装空间，结构紧凑无多余冗余，外壳的加强筋设计提升了壳体抗形变能力，避免安装锁紧时壳体变形挤压内部传动部件；配套的两款摇臂采用等距孔位设计，不同孔位对应输出端不同的力臂长度，使用者可根据实际需要的推拉行程、输出扭矩选择对应的安装孔位，无需额外定制摇臂即可适配多数常规场景。从外形尺寸与安装边界来看，舵机主体为方正盒体结构，输出轴位于壳体顶面中心位置，两侧安装耳的孔位间距符合行业通用标准，可直接适配市面上绝大多数标准舵机安装支架、舵机固定座；摇臂安装孔与输出轴采用齿形配合结构，安装后无打滑间隙，保证角度传递的精准度，摇臂的厚度与宽度经过合理设计，在承受额定负载时不会出现明显形变，长摇臂适合需要大行程推拉的场景，短摇臂适合需要更大输出扭矩、小角度摆动的场景，两款摇臂可根据实际工况灵活替换使用。
