开源硬件开发用控制主板结构设计

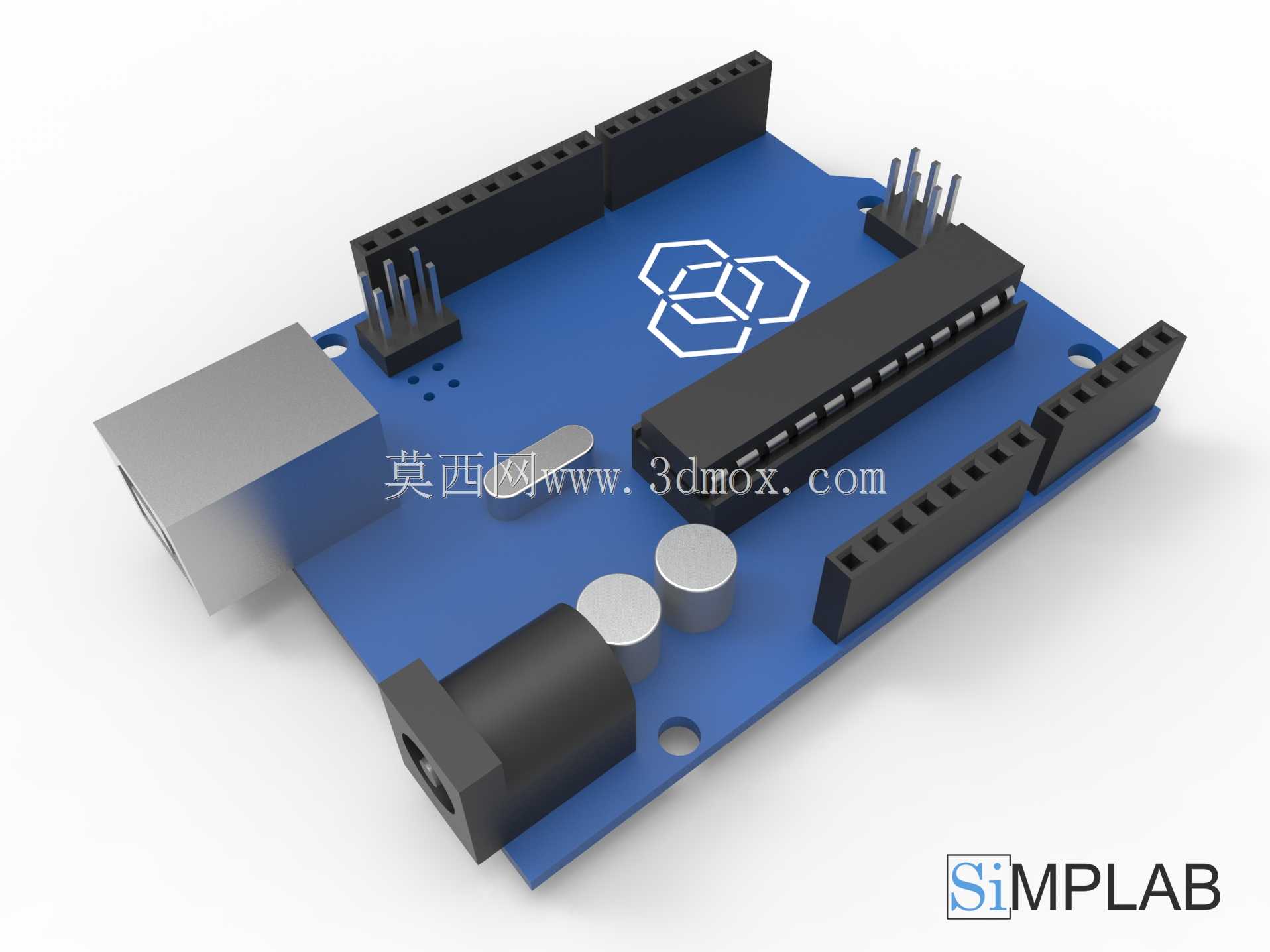

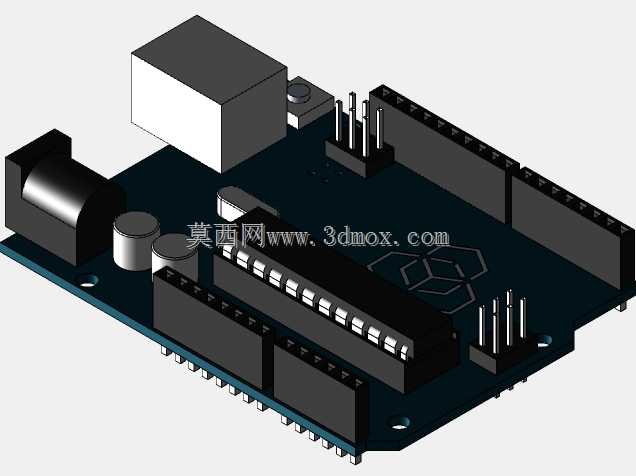

这款控制主板是面向开源硬件开发、电子原型验证场景设计的核心控制载体，广泛适用于创客项目开发、学生电子竞赛实训、小型智能设备原型搭建、工业简易控制节点验证等场景，能够为各类外接传感模块、执行器件提供稳定的控制运算与信号交互支撑，是入门级硬件开发领域应用最广泛的核心控制单元之一。从实际用途来看，该主板可通过板载的多组排针接口外接各类数字、模拟传感器，连接舵机、电机驱动模块、显示模块、通信模块等外设，实现环境数据采集、运动机构控制、人机交互、数据传输等多种功能，既可以独立完成小型智能装置的控制逻辑运行，也可以作为大型设备的子控制节点，承担局部信号处理与指令转发的作用。在功能特性设计上，主板采用分层布局思路，将电源输入接口、USB通信接口、核心处理芯片、扩展排针、状态指示元件进行分区排布，避免不同功能模块之间的信号干扰；板载的电源接口支持宽电压直流输入，搭配板载稳压电路为核心芯片与外设提供稳定的供电输出，USB接口既可以实现与上位机的程序烧录、串口通信功能，也可以直接通过USB为整板供电，满足不同开发场景的供电需求；多组数字IO、模拟输入排针采用标准间距设计，兼容市面上绝大多数通用扩展模块，无需额外转接即可快速搭建原型电路，降低开发阶段的接线难度。在设计思路上，整板遵循开源硬件的标准化设计规范，板型轮廓采用规则矩形设计，四个边角预留安装固定孔位，方便将主板固定在亚克力支架、金属外壳或者设备安装面板上；核心处理芯片采用卧式贴片安装搭配排座设计，既可以直接焊接芯片使用，也可以通过IC座插拔更换芯片，方便开发过程中的芯片调试与替换；板载的电容、复位按键等元件均排布在板边空余区域，不干涉扩展排针的外设插接，同时预留了屏蔽板的安装空间，可叠加各类功能扩展板实现功能拓展，无需额外焊接改造。从安装边界来看，主板的整体板型尺寸适配通用开源硬件的安装标准，固定孔位的间距、孔径均符合行业通用规范，排针的高度、接口位置与同类型通用开发板完全兼容，可直接替换同规格的控制主板使用，板载接口的向外延伸距离经过精准核算，在安装到外壳内部时，USB接口、电源接口的位置刚好对齐外壳预留的开口位置，无需额外调整结构即可完成装配，能够适配绝大多数开源硬件项目的安装空间要求，大幅缩短原型开发的结构适配周期。
