1602字符型液晶显示模组结构设计

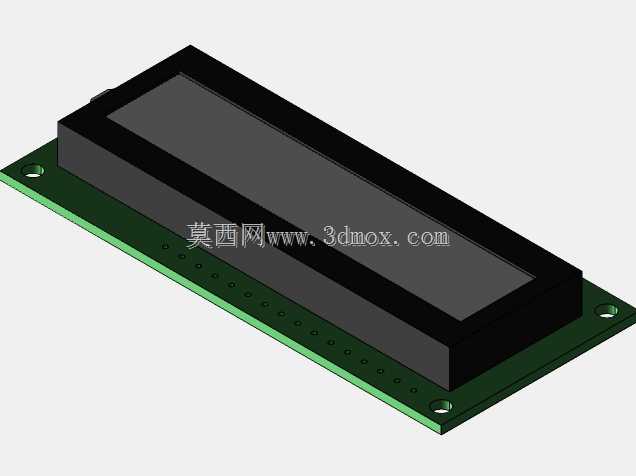

这款1602字符型液晶显示模组，是嵌入式开发、工业控制、小型智能设备领域应用极为广泛的人机交互核心显示部件，日常在小型工控终端、智能仪表、家电控制面板、实验开发板、小型物联网终端设备中都能见到它的身影，承担着设备运行参数展示、操作指令反馈、状态提示信息输出的核心作用，是连接设备运行逻辑与使用者操作判断的关键交互载体。从功能特性来看，这款模组可实现两行、每行16个标准ASCII字符的显示输出，能够满足绝大多数小型设备的文字信息展示需求，无需复杂的图形渲染驱动，控制逻辑简洁成熟，开发适配门槛极低，同时具备低功耗、显示对比度可调、背光可控的特性，可适配不同光照环境下的清晰认读需求，长时间运行稳定性出色，能够适配工业场景下宽温、长时间连续工作的使用要求。在设计思路上，这款模组采用了分层堆叠的结构逻辑，上层为液晶显示面板与黑色遮光保护边框，边框做了微倒角处理，既能够遮挡液晶面板边缘的非显示区域，提升整体视觉整洁度，也能在装配时对液晶面板形成物理防护，避免外力磕碰造成面板碎裂；下层为绿色PCB载板，载板边缘预留了标准化的固定安装孔位，孔位位置与行业通用1602模组安装尺寸完全兼容，可直接适配现有绝大多数设备的安装位，无需额外修改结构开孔。载板上集成了驱动控制电路与引脚接口，引脚排布遵循行业通用标准，可直接与常规主控板通过排针连接，大幅降低设备的装配与接线难度。从外形尺寸与安装边界来看，这款模组整体为规整的长方体结构，显示区域位于模组上部居中位置，PCB载板向外延伸的部分预留了充足的接线与操作空间，安装孔位位于载板四角，安装时仅需在对应设备面板位置预留匹配的矩形显示窗口与固定螺孔位置即可完成装配，模组整体厚度控制合理，既能够嵌入薄型面板设备内部，也可通过支架外挂安装在设备表面，适配不同的设备结构设计需求。在结构细节处理上，PCB载板边缘做了规整的裁切处理，边缘无毛刺突出，避免装配时划伤操作人员或设备内部线材，黑色边框与PCB载板的贴合缝隙控制均匀，既能够阻挡环境光线从侧边渗入显示区域造成显示发灰的问题，也能避免灰尘进入模组内部影响电路与显示面板的使用寿命。
