0.96寸OLED显示模组结构设计

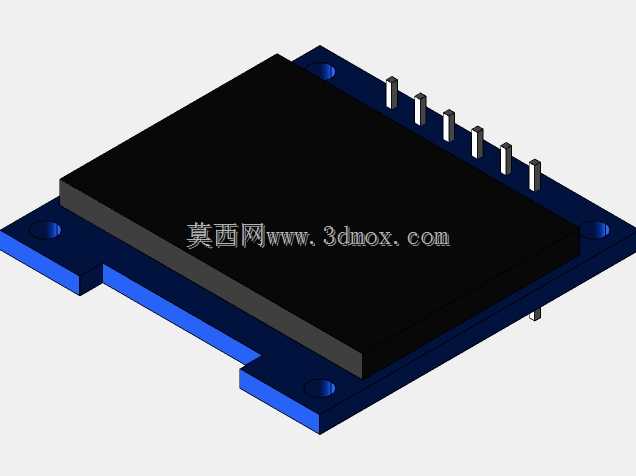

这款0.96寸OLED显示模组是嵌入式开发、小型智能设备领域常用的人机交互核心部件，广泛应用在便携检测仪器、小型工控终端、智能穿戴设备、开源硬件开发板、桌面小型智能外设等场景中，承担设备运行参数展示、交互菜单呈现、状态提示信息输出的核心作用，相比同尺寸LCD显示屏，OLED模组具备自发光无需背光、对比度高、响应速度快、功耗更低的优势，非常适配电池供电的低功耗便携设备使用场景。从结构设计来看，这款模组采用双层板叠加的紧凑布局，上层为OLED显示面板本体，通过绑定工艺与下层驱动电路板连接，下层PCB板延伸出单侧直插排针引脚，既可以直接插焊在对应开发板的排母座上实现快速装配，也可以通过排线连接实现分体式安装，适配不同设备的内部空间布局需求。模组的PCB基板两侧设计了对称的沉头安装孔，安装孔位置经过尺寸校准，能够配合M2规格的铜柱或螺丝完成固定，安装孔的间距匹配主流开源硬件的通用安装孔位标准，无需额外定制支架即可完成在通用开发平台上的装配，大幅降低终端设备的结构适配成本。外形设计上，模组整体采用方正薄型化结构，显示区域占据模组正面绝大多数面积，边框宽度控制在极小范围内，尽可能压缩非显示区域的占比，让小尺寸屏幕的可视面积利用率达到最优；PCB板边缘做了圆角过渡处理，避免装配过程中尖锐边角划伤操作人员或设备内部的连接线材，排针引脚的长度经过优化，既保证焊接后的连接强度，也不会因为引脚过长占用设备内部多余的垂直空间。设计过程中充分考虑了量产装配的便利性，所有结构件的公差配合都按照通用电子加工行业的常规精度标准设定，PCB板的布线区域避开安装孔位置，防止锁附螺丝时损伤线路，显示面板与PCB板的贴合位置设计了定位挡边，组装时可以快速对齐位置，减少组装过程中的对位调整时间，同时也能避免使用过程中面板受外力偏移影响显示效果。这款模组的结构设计兼顾了通用适配性、装配便利性与空间利用率，能够满足绝大多数小型智能设备的显示模块集成需求，不管是原型开发阶段的快速验证，还是量产产品的结构集成，都能提供稳定可靠的结构支撑。
