MQ7一氧化碳气体检测传感模块结构设计

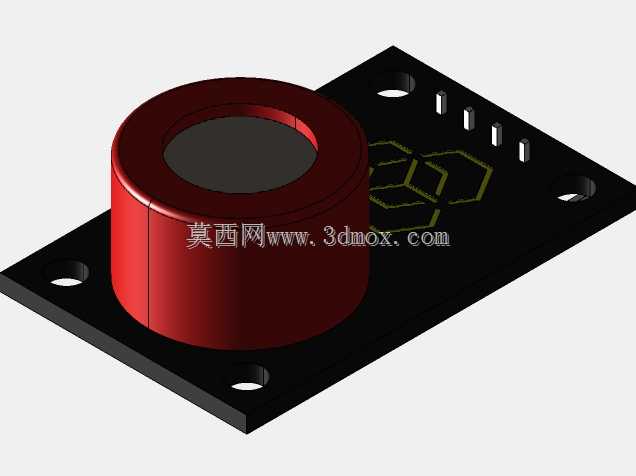

这款MQ7一氧化碳检测传感模块，是面向民用安防、工业环境监测、车载舱内空气检测等多场景打造的气敏检测组件，核心功能是精准捕捉环境中的一氧化碳浓度变化，在浓度达到安全阈值前输出可被主控设备识别的电信号，触发报警或联动通风、断气等防护装置，避免一氧化碳蓄积引发的中毒、燃爆风险。从实际应用来看，它既可以嵌入家用燃气报警器、蜂窝煤取暖防中毒装置，也能集成到地下车库通风控制系统、矿井作业面气体监测终端、新能源汽车电池舱异常产气监测单元中，适配低功耗嵌入式设备的搭载需求。

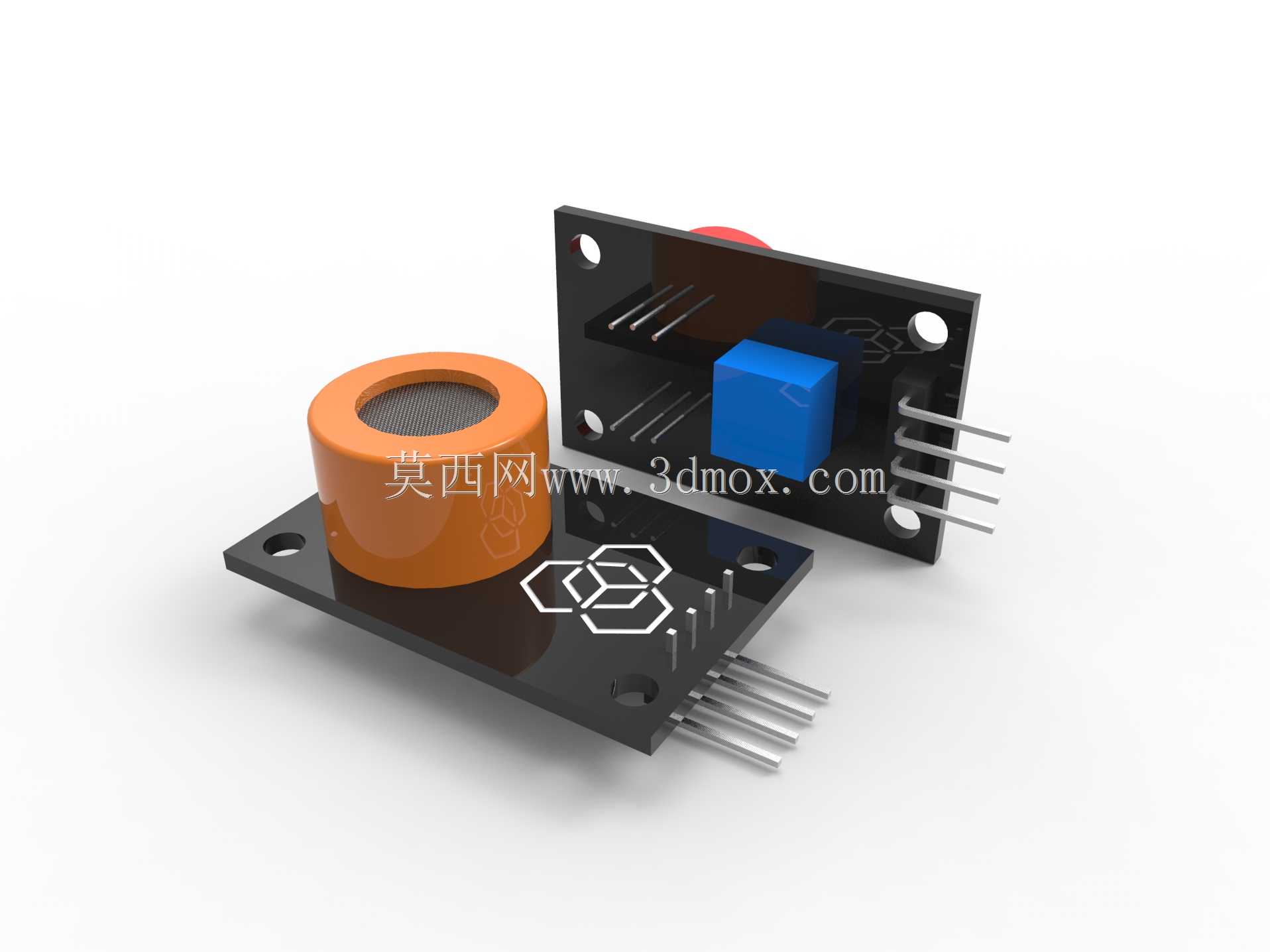

在功能特性设计上，模块采用气敏陶瓷核心感应元件搭配信号调理电路的架构，感应端的环形气敏元件外层设置多孔透气结构，既可以让环境中的一氧化碳分子充分接触感应面，又能阻挡大颗粒粉尘、水汽直接侵蚀核心感应层，延长元件使用寿命；板载的蓝色电位器用于调节检测灵敏度阈值，可根据不同应用场景的安全浓度要求调整触发临界点，适配家用低阈值报警、工业场景高浓度预警等差异化需求；侧边引出的直插排针采用标准2.54mm间距设计，兼容通用面包板、杜邦线接线方式，降低原型开发阶段的接线难度。

设计思路上，整体采用模块化分体布局，将气敏感应区、电路调理区、接线端做物理分区，避免气敏元件工作时的温升影响调理电路的电阻、电容参数稳定性；黑色PCB基板采用耐高温FR-4材质，适配气敏元件工作时的小幅升温环境，基板边缘预留的两个对称安装孔，可直接通过M2螺丝固定在设备壳体内部的安装柱上，安装孔位间距经过精准测算，既不会与板载元件产生干涉，也能适配多数小型检测设备的内部安装空间。

外形尺寸与安装边界方面，模块整体为矩形薄板结构，感应端的环形气敏元件凸起高度控制在合理范围，不会占用过多垂直安装空间，排针伸出长度适配常规插座的咬合深度，安装时只需保证感应面朝向空气流通方向，避开设备内部的发热源、密闭遮挡结构，即可保证检测精度；模块整体重量较轻，不会对轻薄型设备的壳体结构造成额外负载，接线端的排针标识清晰，开发人员可快速区分电源、信号、接地引脚，缩短设备开发的调试周期。
