人体红外运动感应探测传感模块结构设计

这款红外运动感应模块是面向民用安防、智能家电、自动化感应场景开发的前端探测部件，核心功能是通过半球形菲涅尔透镜捕捉探测范围内的人体红外热辐射变化，将移动的人体热源信号转化为可被后端电路识别的电信号，实现非接触式的人体存在与运动状态检测。在实际应用场景中，这类模块常被嵌入楼道感应灯、智能门禁触发装置、防盗报警探测器、自动皂液器、无人区域设备启停控制系统中，无需人员手动操作即可完成触发动作，大幅提升公共区域用电效率与安防系统的响应灵敏度。

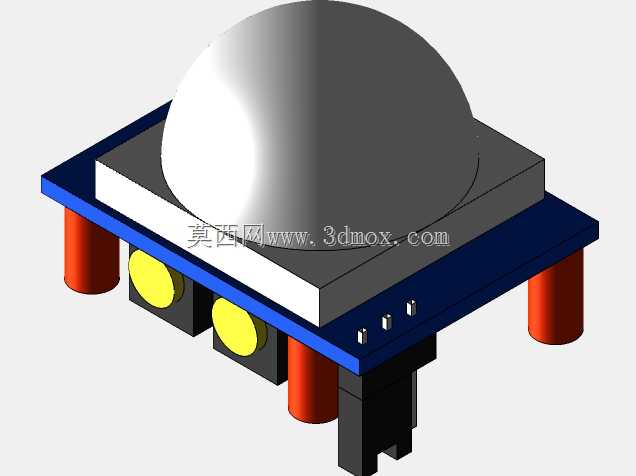

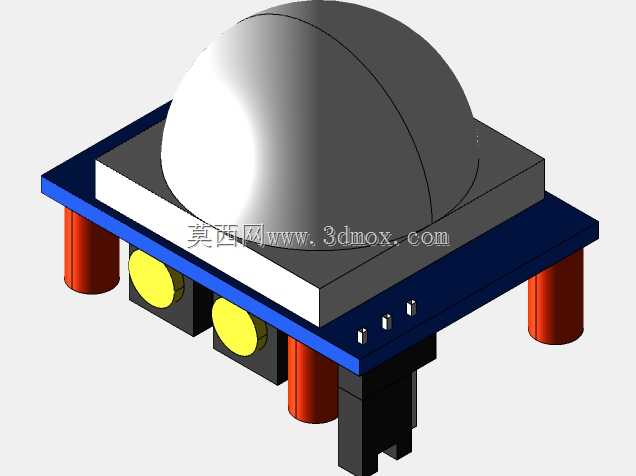

从产品功能特性来看，模块顶部的半球形透镜采用多分区折射结构设计，能够将120度锥角范围内的红外热辐射信号汇聚到下方的热释电探测元件上，透镜表面的哑光半球造型既可以最大化探测覆盖角度，也能避免外部强光直射对探测元件造成信号干扰。模块主体采用层叠式结构设计，上层为透镜与热释电元件固定座，中层为信号调理电路板，负责将探测元件输出的微弱电信号进行放大、滤波、阈值比对处理，下层为引脚与外接接口区域，四根红色支撑柱既承担层间结构固定作用，也作为信号与电源引出引脚，可直接插装在主控电路板上完成电气连接。

在设计思路上，这款模块充分考虑了嵌入式安装的适配需求，整体采用方形板状基底搭配半球形探测头的组合结构，电路板边缘预留了标准安装孔位，既可以通过插针直接焊接在主控板上，也可以通过螺丝固定在设备外壳内部的安装柱上。模块侧面预留的黄色可调元件用于调节探测灵敏度与触发延时时间，适配不同场景的探测需求：在楼道照明场景中可适当调低灵敏度避免宠物误触发，在安防报警场景中可调高灵敏度确保探测范围内无死角覆盖。

从安装边界来看，模块整体外轮廓尺寸紧凑，方形基底边长适配常规电子模块通用安装间距，半球形探测头突出基底的高度经过精准核算，安装时只需在设备外壳上预留对应尺寸的圆形开孔，将半球透镜露出外壳表面即可，无需额外设计复杂的固定结构。模块底部的插针采用标准间距设计，兼容通用面包板与量产PCB的焊盘尺寸，既适合电子爱好者做原型开发验证，也能直接适配规模化量产的智能设备装配需求，在结构设计上兼顾了原型调试的便利性与量产装配的通用性，能够快速融入各类需要人体运动感应功能的终端产品设计中。
