AMT102-V增量式旋转编码器结构设计

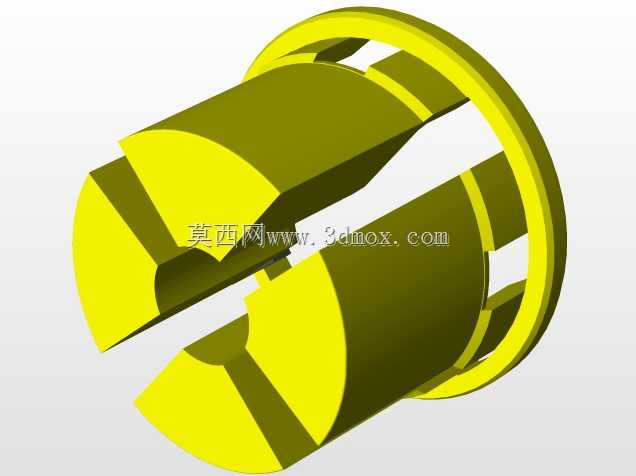

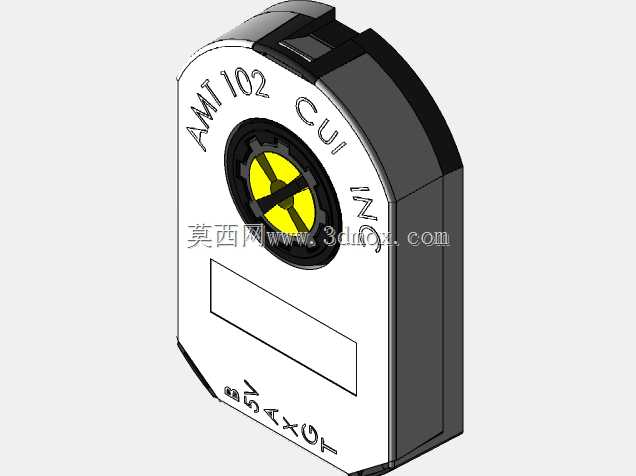

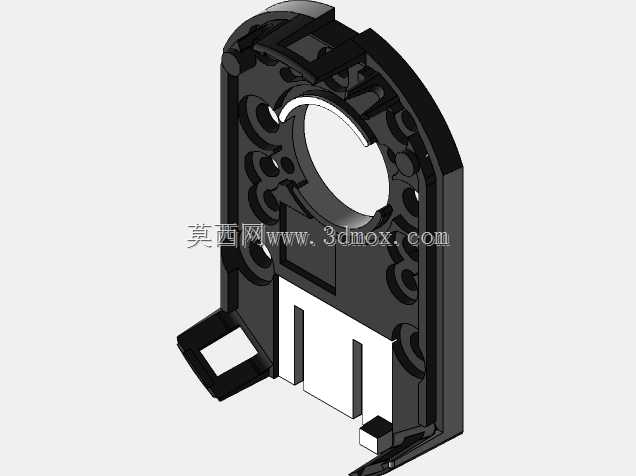

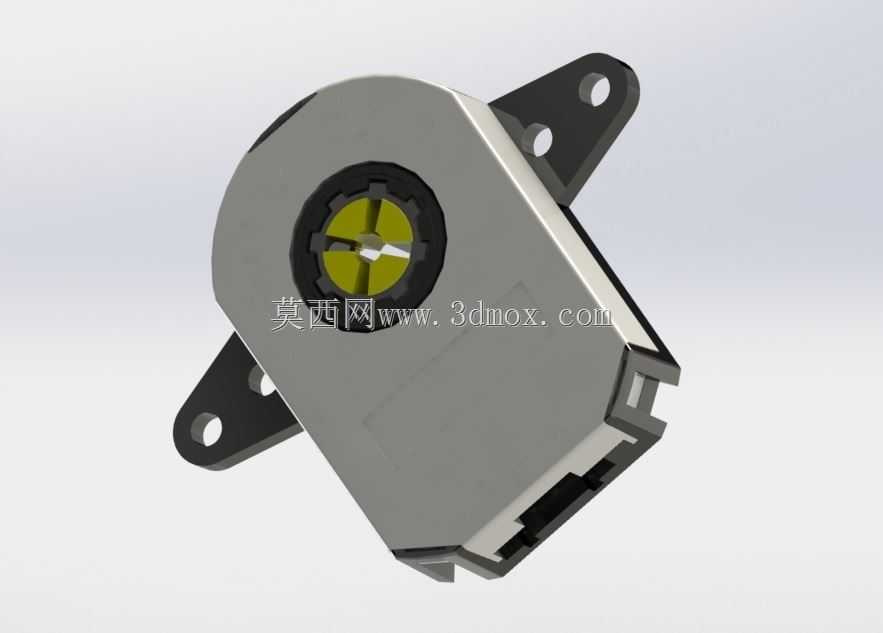

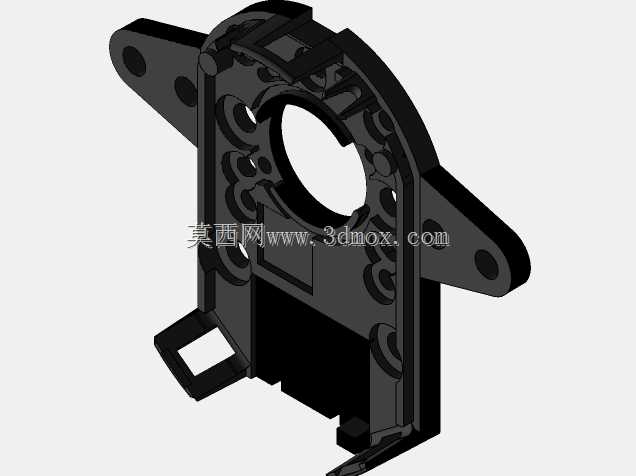

这款旋转式角度检测部件，主要面向工业自动化传动系统、小型智能装备、消费级机电产品的位置反馈场景，可适配小型舵机传动组、智能家电风门调节机构、办公设备走纸传动单元、小型机器人关节转角检测等多种应用场景，能够为控制系统提供精准的转轴转角、转速、转向反馈信号，是闭环控制系统中不可或缺的传感类核心部件。从实际使用用途来看，该部件可实时采集转轴的旋转角度变化量，将机械转动的物理量转化为可被控制系统识别的电信号，帮助设备实现精准的位置定位、转速调控、运动方向判断，避免设备出现传动错位、行程超限、转速失稳等问题，大幅提升设备运行的可靠性与控制精度。在功能特性设计上，这款编码器采用分体式同轴安装结构，中心设置带十字卡槽的轴连接位，可直接与待测转轴实现无间隙卡合，无需额外设计联轴器结构，有效降低了安装空间占用与传动误差；主体外壳采用高强度工程塑料材质，兼顾轻量化与结构强度，两侧延伸出带安装孔的固定耳板，可直接通过螺丝固定在设备机架上，安装后整体结构稳固，可承受一定程度的振动与冲击，适配工业现场与民用设备的复杂使用环境。从设计思路来看，这款编码器充分考虑了小型化装备的集成需求，整体采用扁平式异形壳体设计，在容纳内部码盘、光电检测模组、信号处理电路的前提下，尽可能压缩轴向与径向尺寸，避免占用过多设备内部空间；外壳边缘设置卡扣式拼接结构，无需螺丝即可实现上下壳体的紧密扣合，既提升了装配效率，也能起到一定的防尘防护作用，适配日常使用环境下的防护需求。在外形尺寸与安装边界方面，该编码器整体主体部分为近似圆角矩形结构，轴向厚度较薄，两侧固定耳板对称分布，耳板上的安装孔位间距经过标准化设计，可适配多数小型传动机构的安装孔位标准；中心轴连接位的卡槽尺寸适配常规小型输出轴径，安装时只需将待测转轴卡入中心卡槽，再通过两侧耳板的螺丝孔完成固定即可，无需复杂的调校过程，安装容错率较高，可有效降低设备装配环节的人工成本与调试难度。在实际应用中，该编码器可搭配各类小型驱动电机使用，实时反馈电机输出轴的转动状态，帮助控制系统实现精准的运动控制，无论是需要精准定位的风门调节机构，还是需要稳定转速的走纸传动系统，亦或是需要判断转向的智能门锁传动结构，该部件都能提供稳定可靠的检测反馈，保障设备的精准运行。
