双位七段数码显示器件结构设计

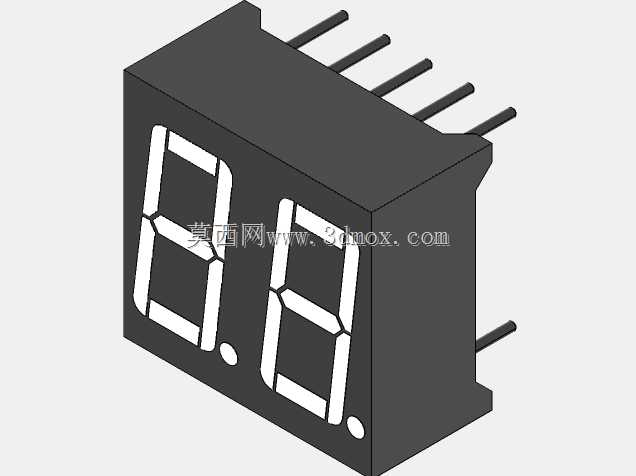

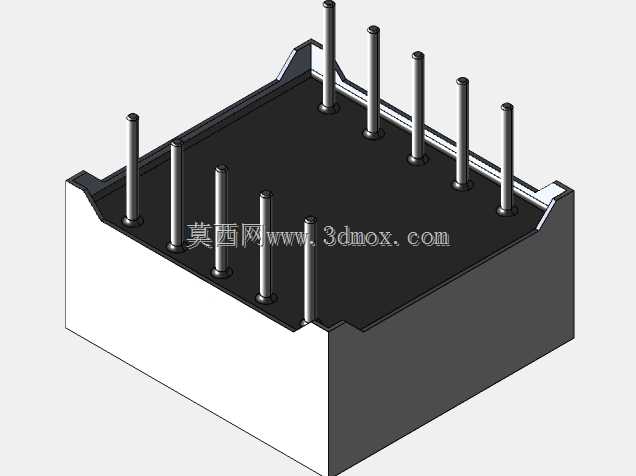

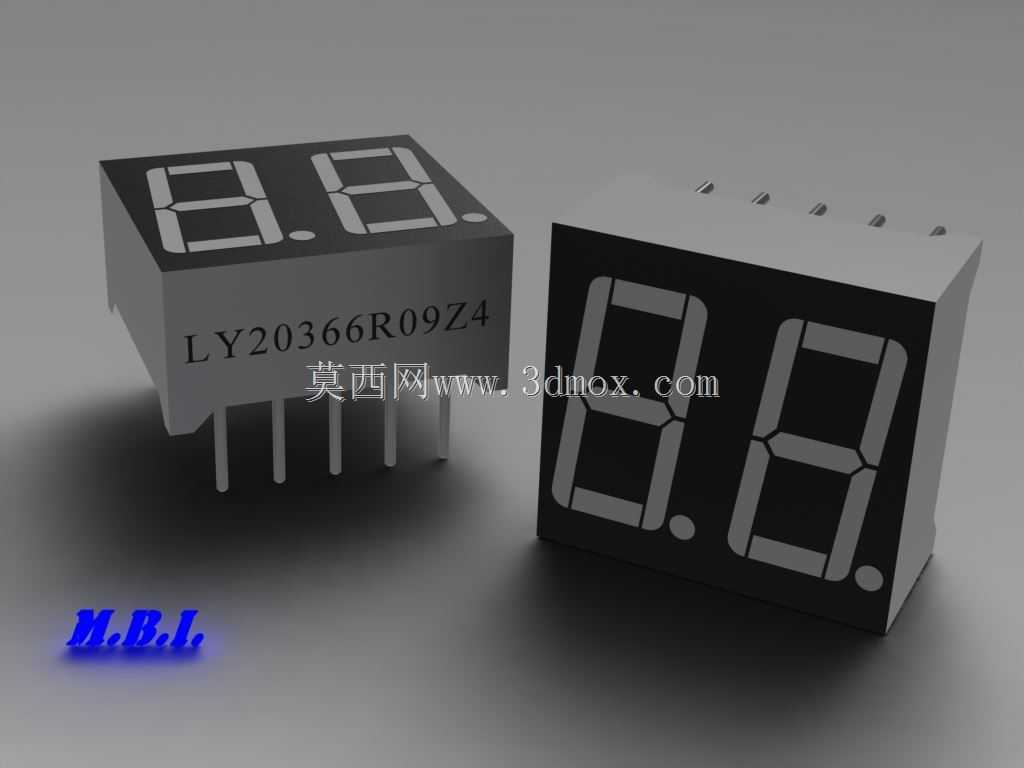

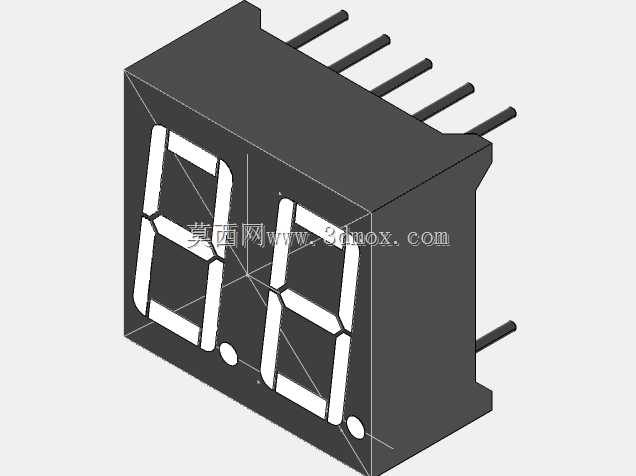

这款双位七段LED显示器件，是工业控制、消费电子、仪器仪表领域应用极广的基础显示组件，核心作用是通过七段发光段的组合点亮，实现0-9阿拉伯数字及少量特殊字符的可视化输出，双位集成的结构可覆盖两位十进制数值的显示需求，常见于温控器面板、计数器终端、小型家电数显模块、工控设备状态指示单元、电源参数显示屏等场景，相比单位数码管，双位集成款能大幅缩减PCB板上的占用空间，减少布线焊点数量，提升小尺寸设备内部的空间利用率。从功能特性来看，该显示器件采用共阳或共阴的引脚接线逻辑，每一段发光段对应独立的引脚控制，搭配小数点标识位，可满足带小数位的数值显示需求，发光段采用高对比度的红光灯效，在常规室内光照环境下具备清晰的识别度，黑色塑封基底能有效降低环境光反射，避免强光下的显示发虚问题，直插式引脚设计适配常规波峰焊工艺，生产组装环节的兼容性强，适合批量生产的电子设备装配。设计过程中，首先围绕显示清晰度做了段形优化，每一段发光条的长宽比例、段间距都经过反复调校，避免相邻段点亮时出现光晕串扰，确保数字显示的字形规整，不会出现识别歧义；其次针对安装适配性做了结构考量，外壳采用耐高温的工程塑料注塑成型，可耐受焊接过程中的高温冲击，不会出现壳体变形、引脚移位的问题，引脚的间距、伸出长度都符合通用直插元器件的安装规范，可直接匹配标准PCB焊盘尺寸，无需额外做定制化改板。外形尺寸上，该器件采用紧凑型方块塑封结构，整体厚度适配常规面板的安装开槽深度，引脚排布在器件底部单侧，安装时可直接插入PCB对应焊孔，器件正面的显示面与面板安装孔齐平，不会出现凸起或凹陷的装配问题，安装边界预留了足够的焊接操作空间，相邻元器件布局时不会产生干涉，既可以单只使用实现两位数值显示，也可以多只拼接实现多位数值的长屏显示，拼接时间距均匀，显示面保持同一平面，不会出现高低错落的视觉差。在实际使用中，该器件的驱动逻辑简单，无需复杂的解码电路即可实现数字显示，工作电压适配常规低压电子系统，功耗低、寿命长，能满足工业场景下长期连续运行的可靠性要求，塑封外壳具备一定的防尘防潮能力，可适应多数常规工业作业环境的使用条件。
