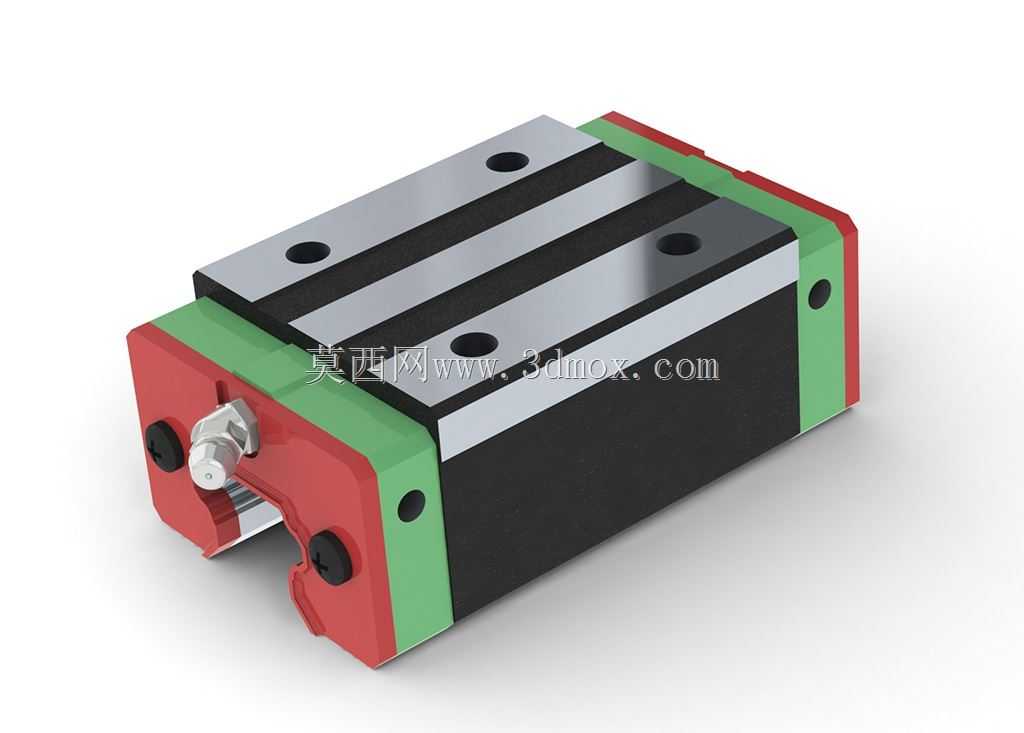

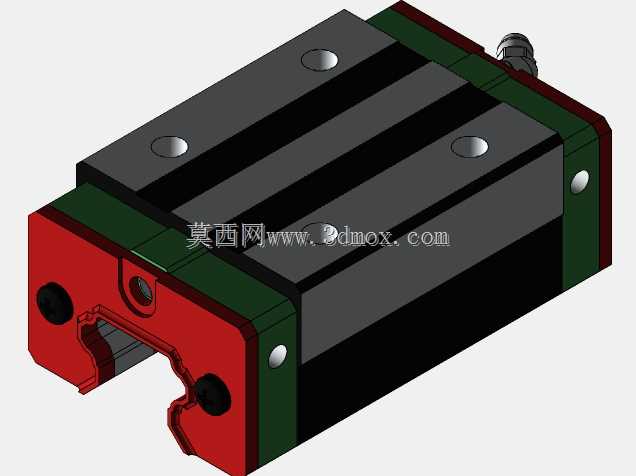

HIWIN上银HGH30CA线性导轨滑块

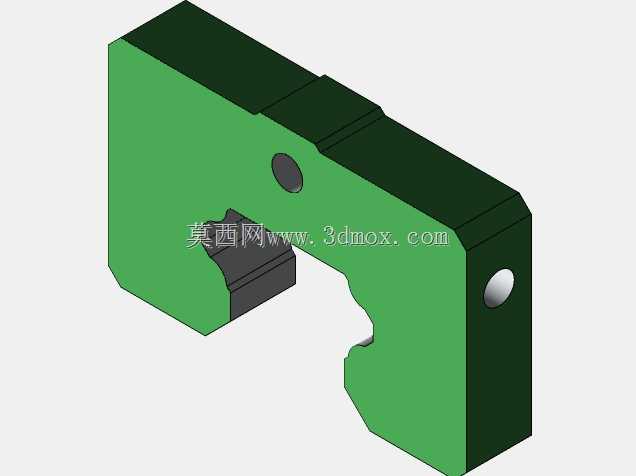

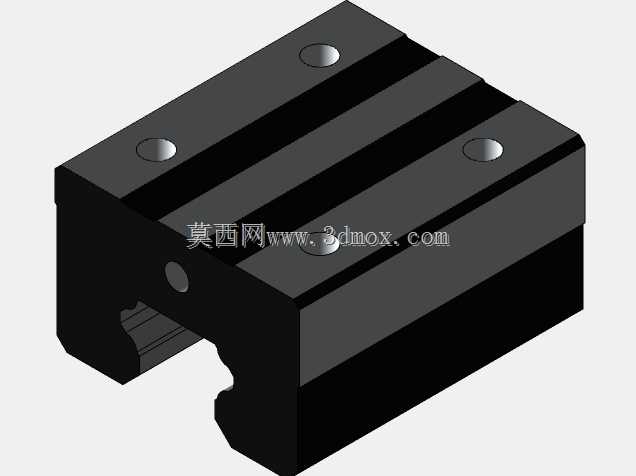

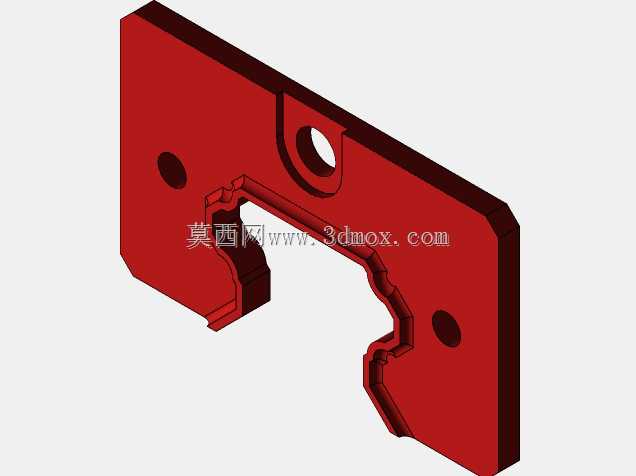

这款HGH30CA线性滑块是适配30mm规格HG系列线性导轨的核心传动部件，广泛应用在数控机床进给轴、自动化生产线移栽模组、工业机械手行走轴、精密检测设备位移平台、电子制造贴装设备等需要高精度直线往复运动的场景中，作为直线传动系统的核心承载部件，它能够在高负载工况下实现极低摩擦阻力的平稳直线运动，保障设备运动精度的长期稳定性。从功能特性来看，这款滑块采用四列钢珠圆弧接触式设计，具备等负载特性，可同时承受径向、反径向以及左右横向的负载，具备自动调心能力，能够吸收一定的安装面平行度误差，降低设备安装调试的精度要求，即使安装面存在小幅加工误差也能维持顺畅平稳的运动状态，同时具备高刚性、高运动精度、低摩擦阻力的特点，可实现高速往复运动，长期运行磨损量小，精度保持性优异。在设计思路上，这款滑块是基于原厂2D工程参数重新构建的三维模型，滑块本体、端盖、密封件均为独立建模的零件，在装配体中可实现完整的装配约束关系，能够清晰呈现各部件的装配位置与配合关系，方便工程师在整机设计时直接调用，完成导轨与设备安装面、负载工作台的配合设计，避免干涉问题。从外形尺寸与安装边界来看，这款滑块适配宽度30mm的HG系列线性导轨，滑块本体的安装孔位采用标准通用布局，顶面四个安装沉孔用于连接负载工作台，端面的油嘴用于定期加注润滑脂维持钢珠滚道的润滑状态，两侧的密封刮屑片能够阻挡加工碎屑、粉尘进入滑块内部滚道，延长部件使用寿命，滑块的整体长宽高尺寸符合通用互换标准，可直接替换同规格的同系列滑块，无需修改安装接口尺寸，在设备设计时可直接根据负载行程、运动速度、负载重量参数选型搭配对应长度的导轨，快速完成直线传动机构的设计搭建，有效缩短整机设计周期，保障传动机构的运行可靠性。
