车床用莫氏锥度顶尖心轴结构设计

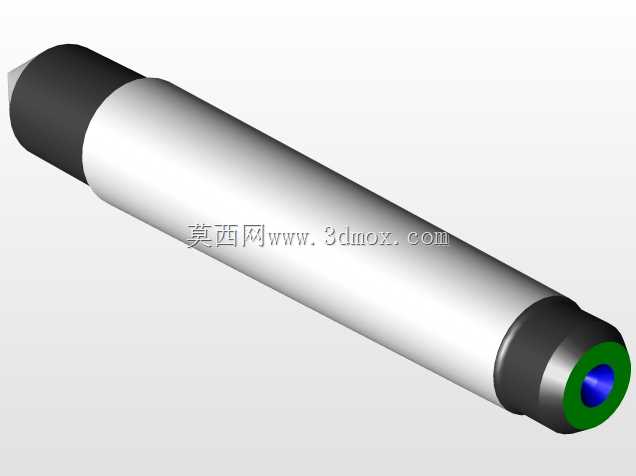

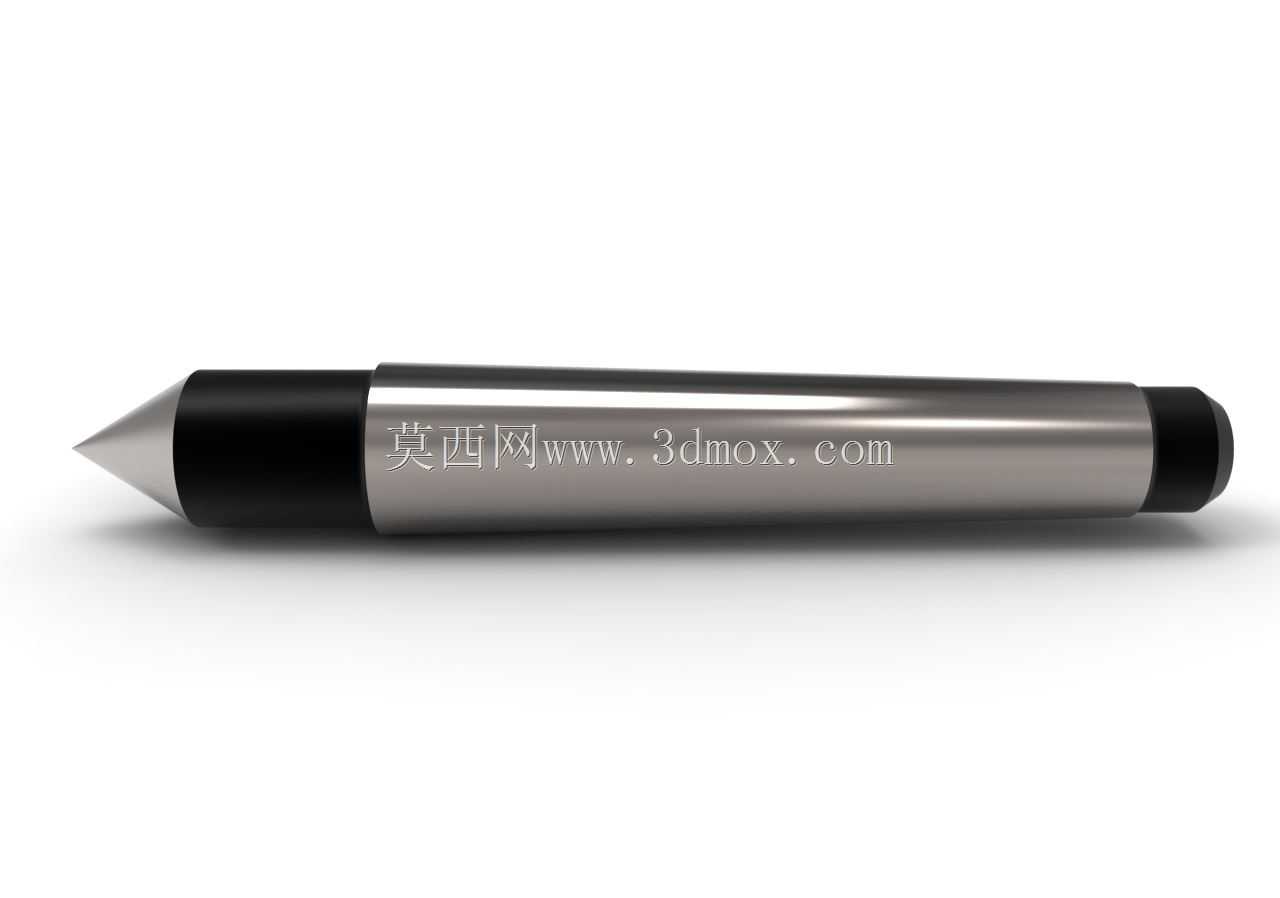

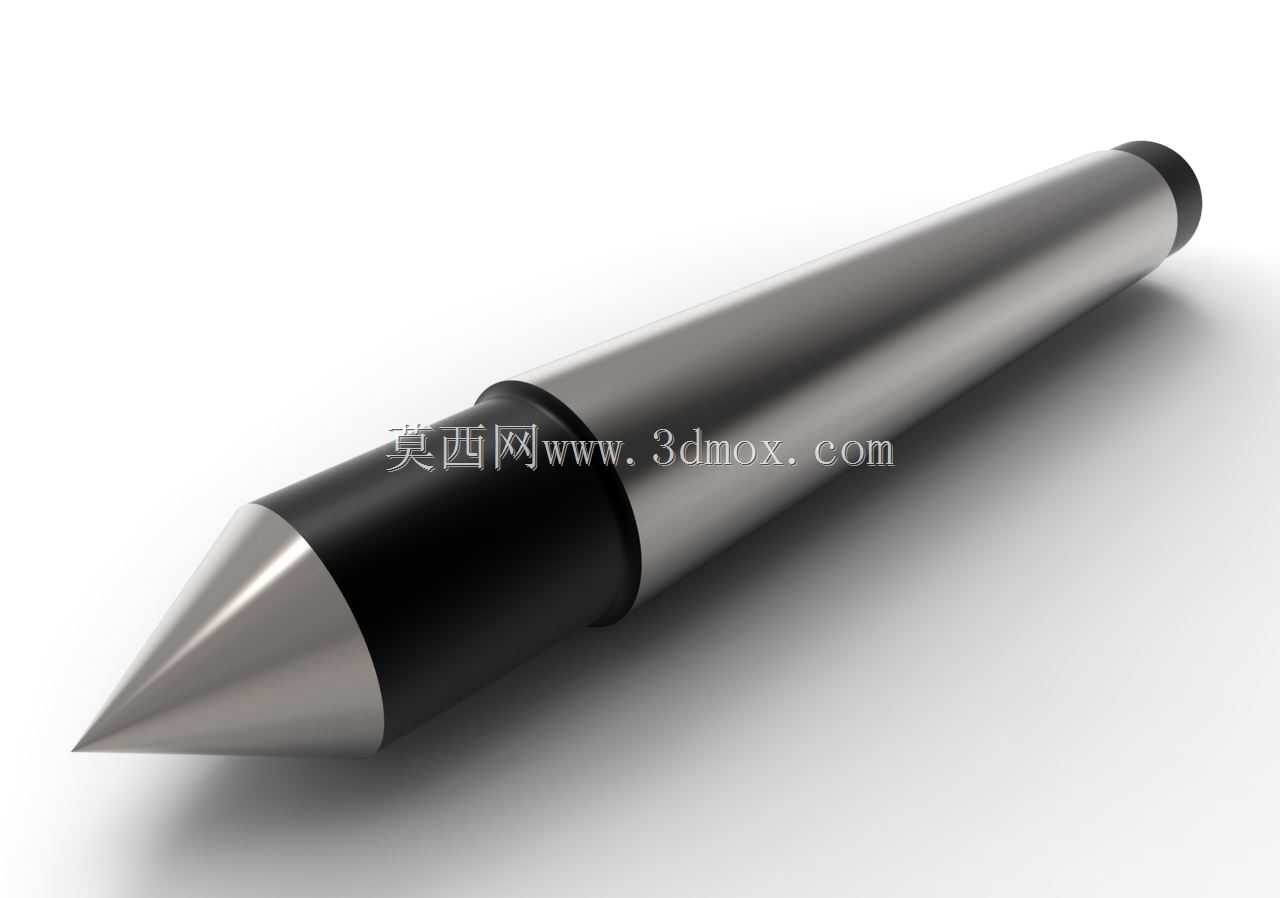

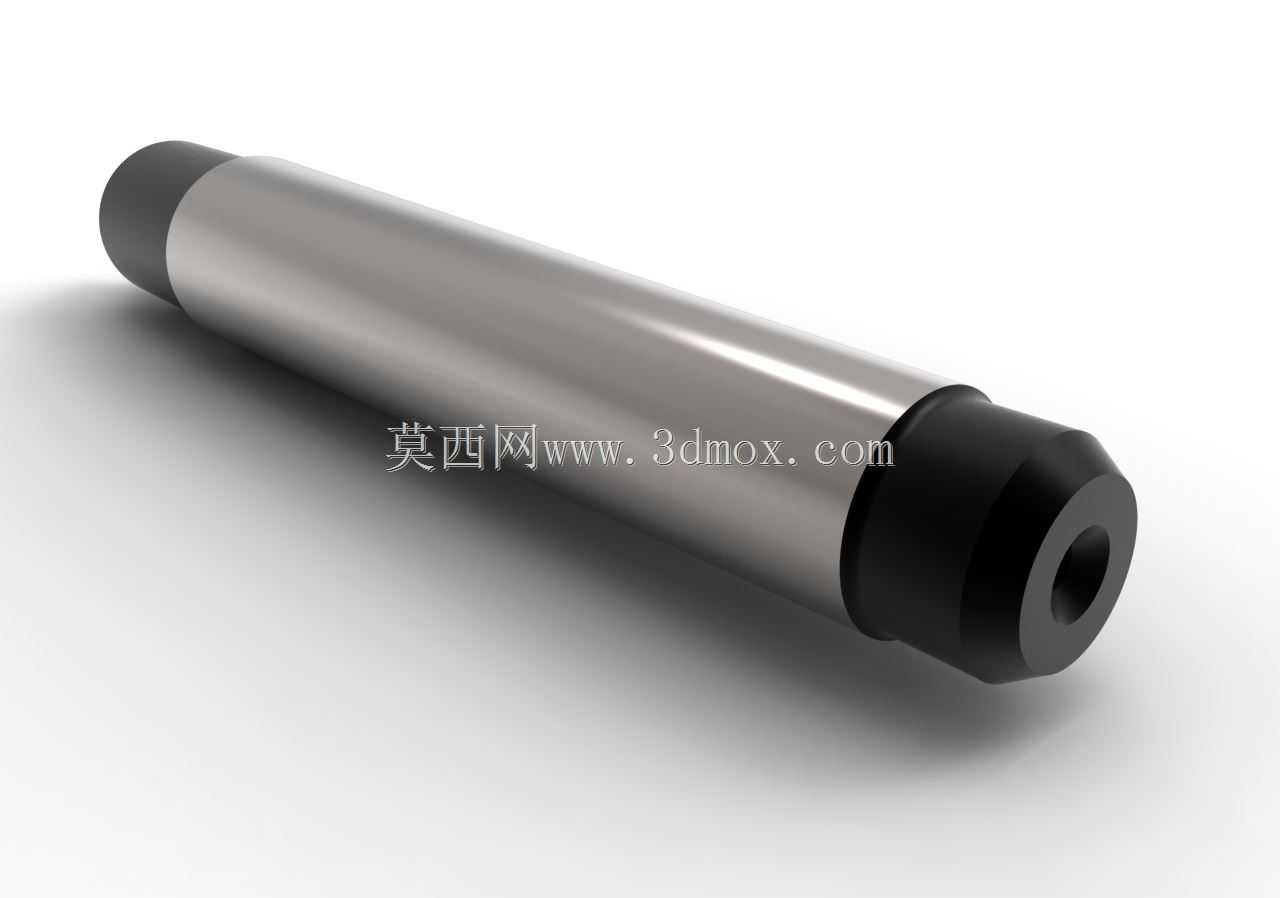

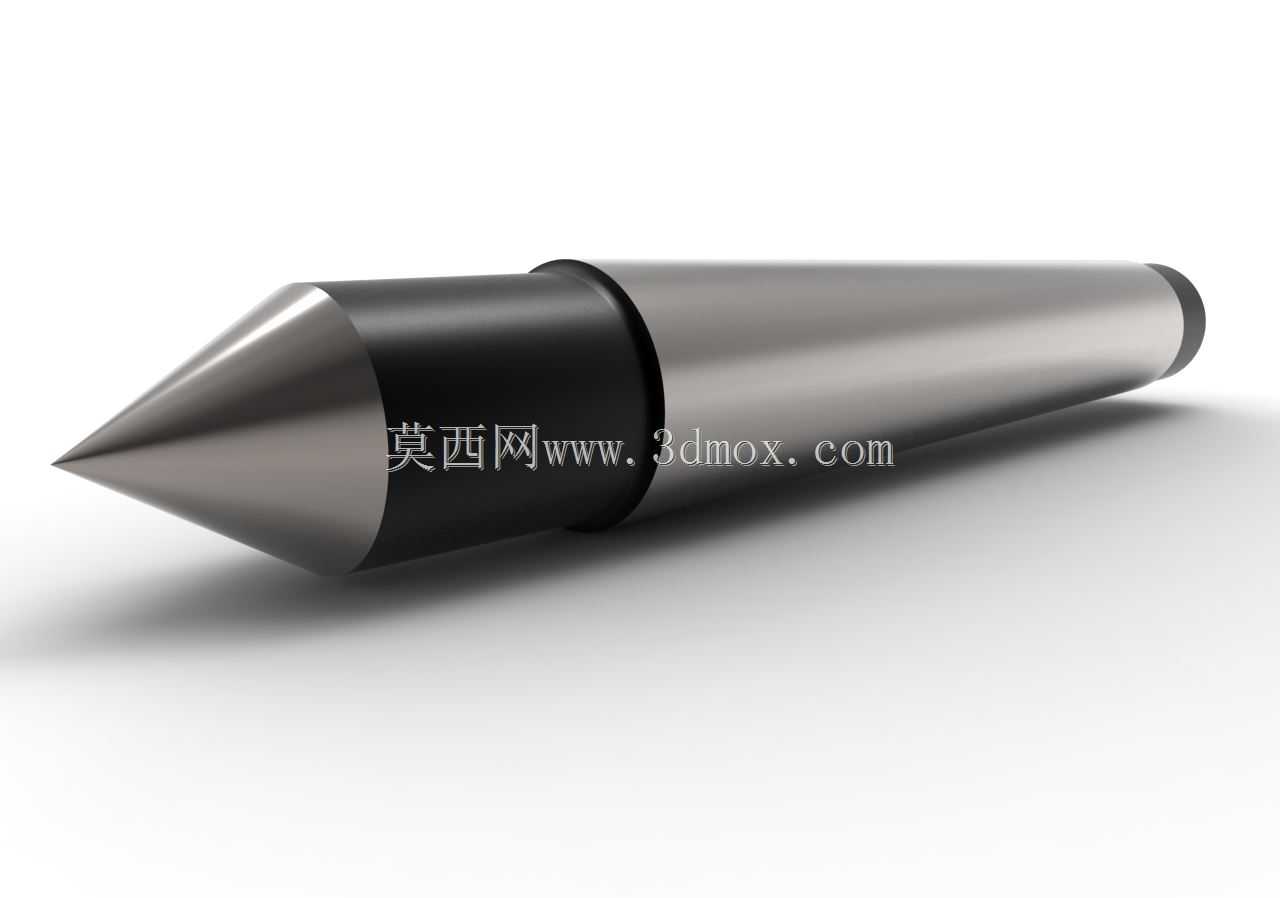

这款莫氏心轴是车床轴类零件加工场景中不可或缺的定位工装部件，主要承担工件装夹过程中的同轴度定位、回转支撑功能，在普通卧式车床、数控车床的外圆车削、端面车削、锥面加工工序中应用广泛，能够有效解决长轴类、套类零件装夹时的悬臂振颤问题，提升加工过程的回转稳定性。从功能特性来看，该心轴采用标准莫氏锥度作为安装定位基准，锥面配合具备自锁特性，安装时仅需将锥柄端压入车床尾座套筒的对应莫氏锥孔内，即可实现可靠的定位连接，无需额外紧固件即可传递切削过程中的轴向顶紧力，拆卸时通过尾座套筒的丝杠后退即可自动推出心轴，装拆操作便捷高效。心轴前端采用硬质合金尖端结构，尖端角度适配常规轴类零件的中心孔定位需求，顶紧接触面积小但定位精度高，能够保证工件回转轴线与车床主轴轴线的同轴度误差控制在极小范围内，避免加工后出现圆度超差、同轴度不合格的问题。心轴主体采用合金结构钢整体调质处理，表面经过精磨加工，锥面部分的粗糙度、锥度公差严格匹配莫氏锥度标准，确保与尾座套筒的配合接触面积达到85%以上，避免装夹后出现偏摆。心轴中部设置的环形挡肩结构，一方面能够限制心轴插入尾座套筒的深度，保证安装位置的一致性，另一方面可作为拆卸时的受力面，方便使用斜铁将心轴从锥孔中敲出。从安装边界来看，该心轴的锥柄尺寸对应标准莫氏锥度规格，适配多数中小型车床的尾座套筒内孔，心轴整体长度经过优化设计，顶紧工件时的伸出长度既能够满足不同长度工件的加工行程需求，又不会因悬伸过长导致刚性不足，心轴最大外径与尾座套筒外径匹配，不会在加工过程中与刀架、卡盘发生运动干涉。在实际加工场景中，该心轴配合卡盘使用可实现一夹一顶装夹，适合长径比大于4的轴类零件加工，能够承受较大的切削载荷，减少工件受切削力产生的弯曲变形；对于两端带中心孔的精密轴类零件，还可配合头架顶尖采用两顶尖装夹方式，实现工件的全外圆一次装夹加工，避免二次装夹带来的定位误差。心轴尖端的硬质合金材质具备高硬度、高耐磨特性，长期使用不易出现磨损、崩尖问题，能够长期保持定位精度，减少工装校准的频次，提升批量加工的生产效率。
