阀控密封式铅酸储能蓄电池结构设计

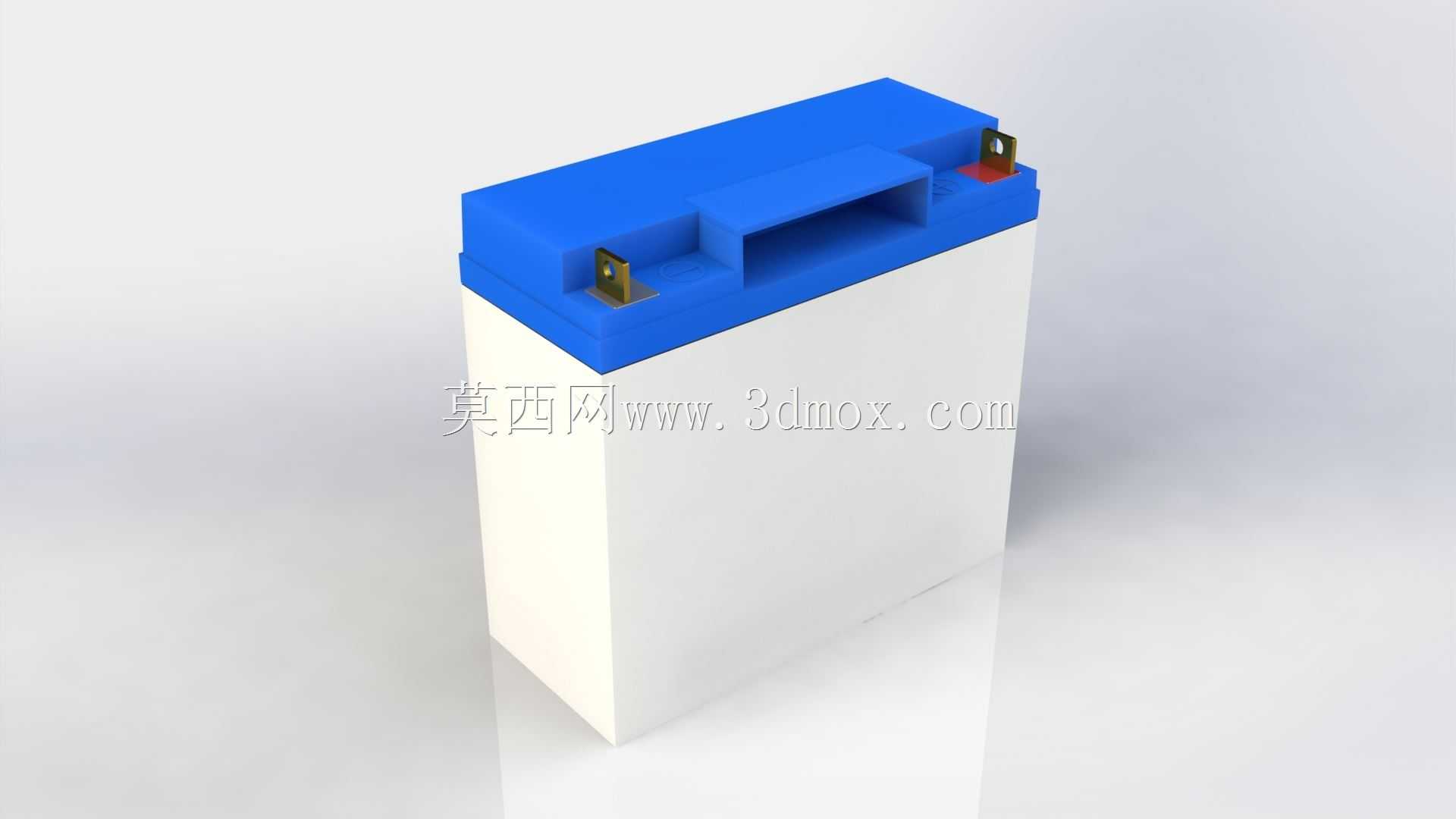

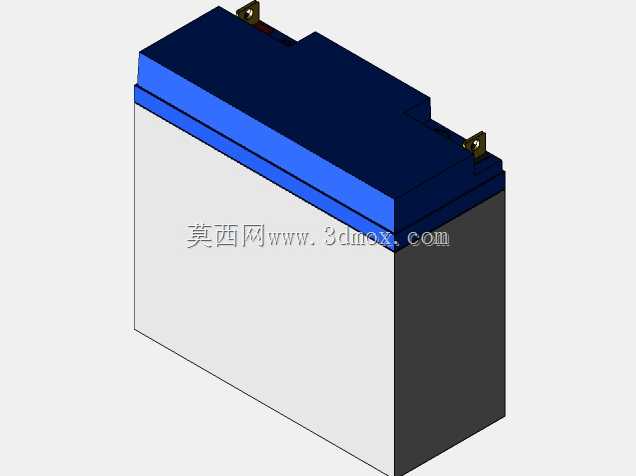

这款阀控密封铅酸蓄电池的三维结构设计，紧密围绕中小功率后备供电、离网储能场景的实际使用需求展开，覆盖了通信基站局端备电、UPS不间断电源配套、小型光伏离网系统储能、电动低速车辆动力供电、工业控制设备直流后备电源等多个常见应用领域，能够在市电中断、户外无市电接入的场景下持续输出稳定直流电能，为负载提供可靠的电力保障。在实际使用场景中，这类蓄电池常被安装在标准电池柜、设备内置仓、户外一体化机柜等空间内，因此设计阶段充分考量了安装适配性与日常运维的便捷性。从功能特性来看，该款蓄电池采用阀控密封结构设计，内部电解液采用吸附式固定工艺，正常使用过程中无游离电解液溢出，无需定期补充蒸馏水维护，大幅降低了后期运维的人力成本；顶部设置的单向安全阀能够在电池内部气压达到阈值时自动开启泄压，气压回落至安全区间后自动闭合，既可以避免内部压力过高引发的壳体鼓胀、漏液风险，也能隔绝外部空气进入电池内部影响极板使用寿命。从设计思路层面，整个模型的结构搭建完全遵循实际量产产品的工程逻辑：壳体采用上下分体式结构，上部蓝色端盖集成了提手结构、正负极端子安装位与安全阀安装位，下部白色壳体为容纳极板组与电解液的主腔体，端盖与壳体的配合面预留了密封胶槽的安装空间，能够保证整电池的密封可靠性；顶部的一体化提手结构完全贴合人工搬运的施力角度，在电池重量处于单人可搬运区间的前提下，无需额外借助吊装工具即可完成转运与安装作业，适配现场安装的实际操作需求。在外型尺寸与安装边界设计上，模型严格匹配行业通用的安装尺寸规范，壳体底部做了平整化处理，能够平稳放置在电池架层板或设备安装平面上，正负极端子的凸起高度、极柱间距都预留了足够的接线操作空间，既可以适配铜排连接的多电池组串并联场景，也能满足常规线缆接线的安装需求；端子部位设置了绝缘防护凸台，能够避免安装过程中工具误触引发的短路风险，同时端盖的顶部轮廓做了防积水斜面设计，当应用在湿度较高、存在凝露风险的场景时，凝结的水珠能够顺着斜面滑落，不会堆积在端子周围引发绝缘下降、接线端子腐蚀的问题。整个结构设计在保证电池内部极板组容纳空间最大化的前提下，尽可能压缩了无效的结构冗余，兼顾了能量密度与结构强度的平衡，壳体的壁厚设计也充分考虑了注塑成型的工艺要求，能够直接对接后续的开模量产环节，还原了真实工业产品从功能需求到结构落地的完整设计逻辑。
