拓扑优化四旋翼无人机机架结构设计

　　这款四旋翼机架的设计核心围绕多载荷工况下的结构拓扑优化展开，针对小型多旋翼飞行器在日常作业中的实际受力场景完成构型迭代，适配航拍测绘、轻量载荷投送、低空巡检等常见民用无人机作业场景。从实际使用需求出发，机架首先需要承载飞控电子设备、动力电池、动力电机以及外置任务载荷的全部重量，同时要抵消飞行过程中电机高速转动产生的振动、姿态调整时的交变应力，以及轻微触地、擦碰时的瞬时冲击，因此在构型阶段就将受力边界作为核心约束条件。

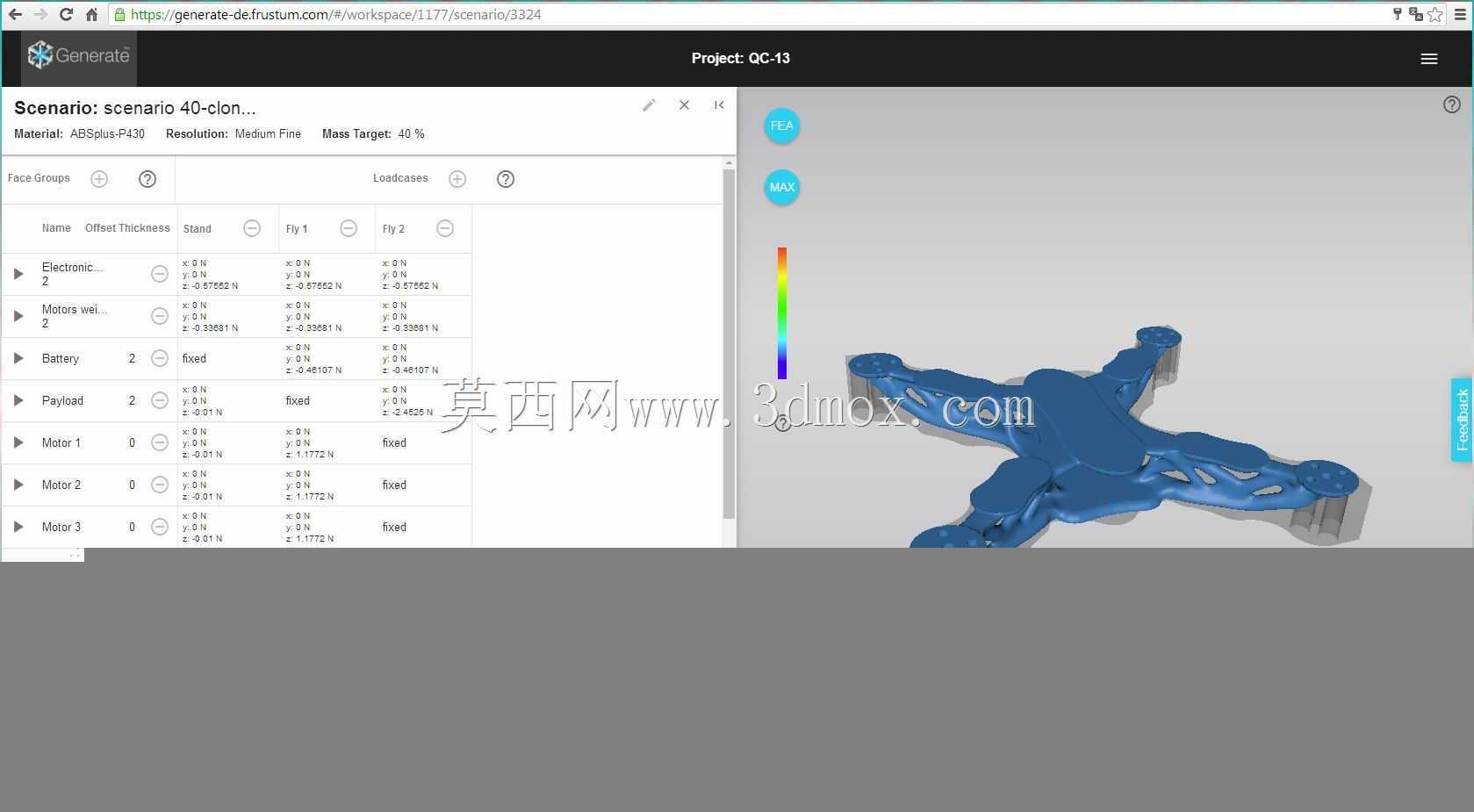

　　设计过程中首先梳理了全机的载荷传递路径：四个机臂末端为电机安装位，每个电机产生的拉力通过机臂传递至中心舱段，中心舱需要承载电池、飞控板、电调等核心部件的重量，同时作为全机的受力核心，将分散的机臂载荷整合平衡。针对不同飞行状态的载荷差异，分别模拟了悬停状态下的均匀静载荷、满油门爬升时的最大拉力载荷、偏航转向时的扭转载荷、以及单侧机臂受侧向冲击的极端载荷，避免单一工况优化带来的结构短板。

　　在安装边界的设定上，中心舱预留了标准飞控模块的安装位，匹配主流消费级及工业级飞控的安装孔距，电池仓的尺寸适配常用的锂聚合物电池规格，同时预留了走线槽位，避免电源线、信号线与运动部件干涉，也减少线材晃动带来的重心偏移。机臂末端的电机安装座匹配常见的无刷电机孔距，可直接适配对应规格的电机安装，无需额外转接件，降低装配复杂度。机架底部预留了任务载荷的安装接口，可挂载小型相机、传感器等作业设备，接口位置经过重心配平计算，挂载后不会出现明显的重心偏移，减少飞控的姿态修正负担。

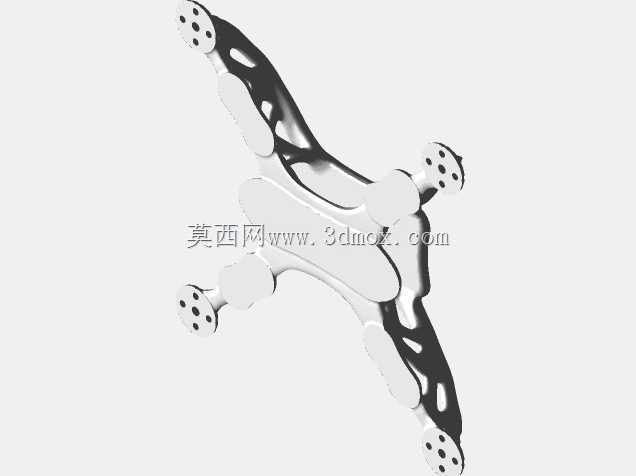

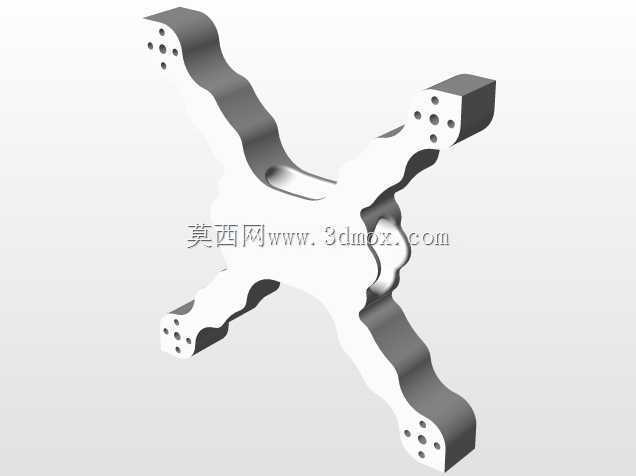

　　外形设计上采用了一体化拓扑优化的构型，摒弃了传统机架多零件拼接的结构形式，将机臂与中心舱作为整体进行材料分布优化，在受力较大的载荷传递路径上保留足够的材料截面，在非主要受力区域做镂空减重处理，在保证结构强度、刚度满足要求的前提下，尽可能降低机架自身重量，提升整机的推重比，延长续航时间。机臂的构型经过受力优化，截面形态随载荷大小渐变，靠近中心舱的位置截面更大，承载更高的弯矩，向末端电机位逐渐过渡，既避免材料浪费，也减少不必要的飞行风阻。

　　针对实际飞行中的振动问题，机架的结构固有频率经过调校，避开了电机常用转速区间的振动频率，减少飞行过程中的共振现象，降低飞控的滤波负担，提升飞行姿态的稳定性，也能减少振动对挂载的相机、传感器等精密设备的影响。机架的起落支撑部分与主体结构一体化设计，在触地时可通过微小的弹性形变吸收冲击能量，避免硬着陆时的冲击力直接传递至中心舱的电子设备，同时支撑结构的高度经过计算，保证挂载的设备不会在起降时接触地面造成磕碰。

　　从装配维护的角度考虑，整体一体化的构型减少了紧固件的使用数量，降低了装配工作量，也减少了长期使用后紧固件松动带来的结构隐患，日常维护仅需检查电机安装位、设备安装位的紧固件状态即可，无需对机架主体结构做频繁调校。走线槽的设计将所有线材约束在结构内部，既避免线材外露在飞行中被气流吹动产生阻力，也能减少线材被桨叶打到的风险，提升飞行安全性。

　　在实际作业场景中，这类轻量化拓扑优化机架相比传统拼接式机架，在同等重量下拥有更高的结构强度，在同等强度下重量更低，能够适配更长的续航需求，同时一体化结构的抗疲劳性能更好，长期使用后不会出现拼接位松动、机臂晃动的问题，适合高频次的巡检、测绘等作业场景，能够应对户外复杂环境下的起降、飞行需求，在遇到轻微的树枝擦碰、地面不平整的硬着陆时，结构能够有效分散应力，避免出现机架断裂的情况，提升设备的作业可靠性。
