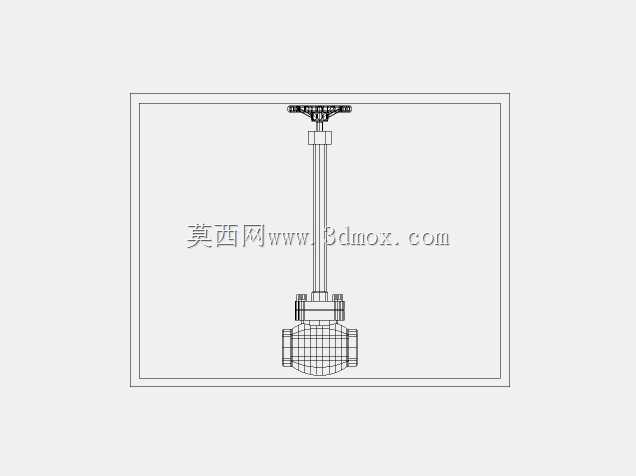

低温长杆截止式Herose阀结构设计

这款长杆结构的低温截止阀，主要面向深冷工况下的流体管路截断需求设计，常见应用场景涵盖液化气体储运管线、低温制冷系统、空分设备管路、特种化工低温介质输送回路等场景，在这类工况中，介质往往处于零下数十甚至上百度的低温状态，常规结构的阀门容易出现阀杆密封件冻损、操作端结霜卡涩、外漏冷量损耗过大的问题，这款阀的结构设计正是针对这类痛点展开。从实际用途来看，该阀属于手动操作的强制密封式截断阀件，安装在管路上可完全切断或导通低温介质的流通路径，不具备流量调节功能，仅做通断使用，操作时通过顶部的手轮旋转带动阀杆做轴向升降，带动阀瓣贴合或脱离阀座密封面，实现管路的启闭控制。在功能特性设计上，这款阀采用了加长阀杆的结构设计，拉长的阀杆段可以在阀头低温段与顶部操作手轮之间形成足够的冷量阻隔距离，避免低温冷量沿着阀杆快速传导至操作端，既可以防止操作部位结霜结冰影响手动操作手感，也能减少冷量沿金属构件传导造成的无效冷损，同时长杆结构也给阀杆密封组件预留了足够的温度梯度空间，让密封填料所处位置的温度始终保持在密封材料允许的工作温度区间内，避免低温导致密封材料弹性失效引发外漏风险。手轮采用轮辐式镂空结构，操作时受力均匀，即便戴低温防护手套也能稳定施加操作扭矩，不会出现打滑脱手的问题。阀头部分采用侧进底出的流道结构，介质流通时流道转折平滑，可减少低温介质在阀腔内的涡流扰动，降低流阻带来的压力损耗，阀瓣与阀座的密封面采用锥面配合设计，密封比压稳定，在低温工况下不会因为金属构件冷缩出现密封失效的问题，连接端采用对接式接口结构，可适配低温管路的焊接连接需求，安装后整体结构强度高，能承受低温管路的冷缩应力与管路压力波动。从安装边界来看，这款阀的整体轴向长度较长，安装时需要预留足够的轴向操作空间，手轮旋转范围内不能有其他管线或结构件遮挡，保证手轮可以完整旋转实现全行程启闭，阀杆的轴向运动行程与手轮旋转圈数匹配，操作时可通过手轮的旋转圈数直观判断阀瓣的开启位置，避免过度旋紧损伤密封面。整体外形为同轴长杆结构，重心沿阀杆轴线分布，安装时不需要额外设置承重支撑结构，依靠管路连接端即可固定整体结构，适配水平、垂直等多种管路走向的安装需求，在低温工况下长期运行时，结构稳定性强，操作维护便捷，不需要频繁拆解更换密封组件，可有效降低低温管路系统的运维成本。
