船用Harken人字拖拽块结构设计

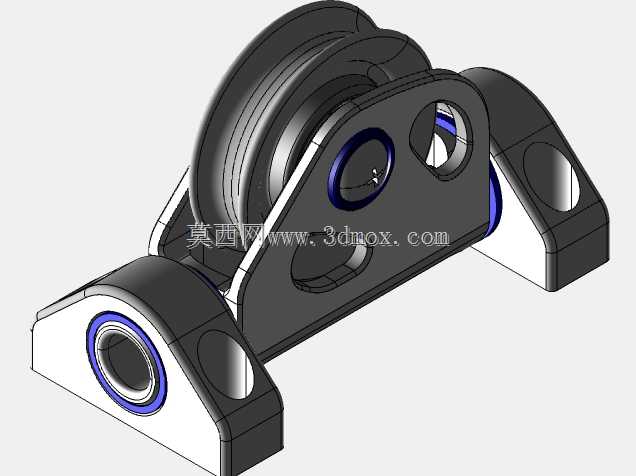

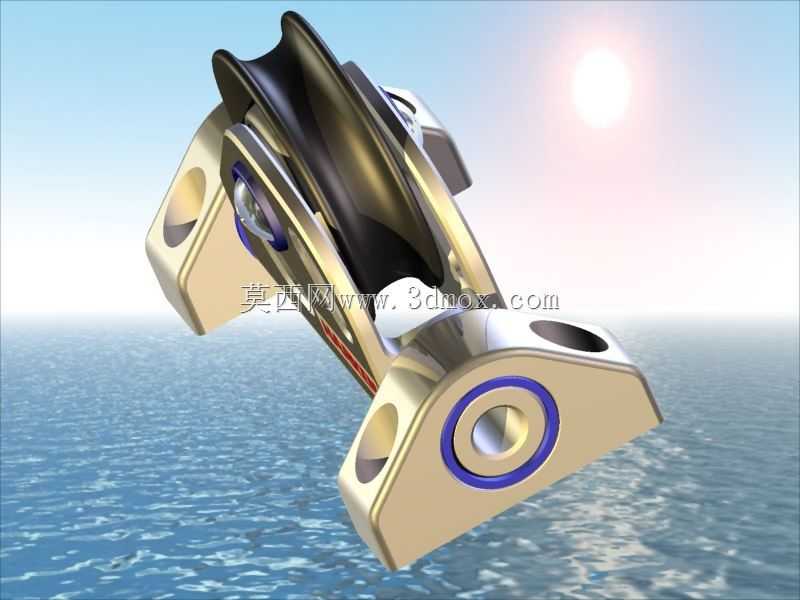

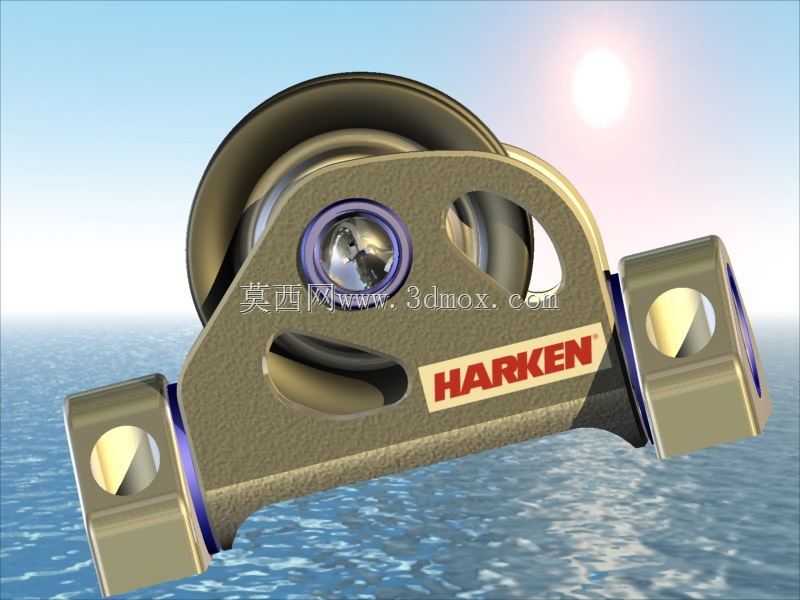

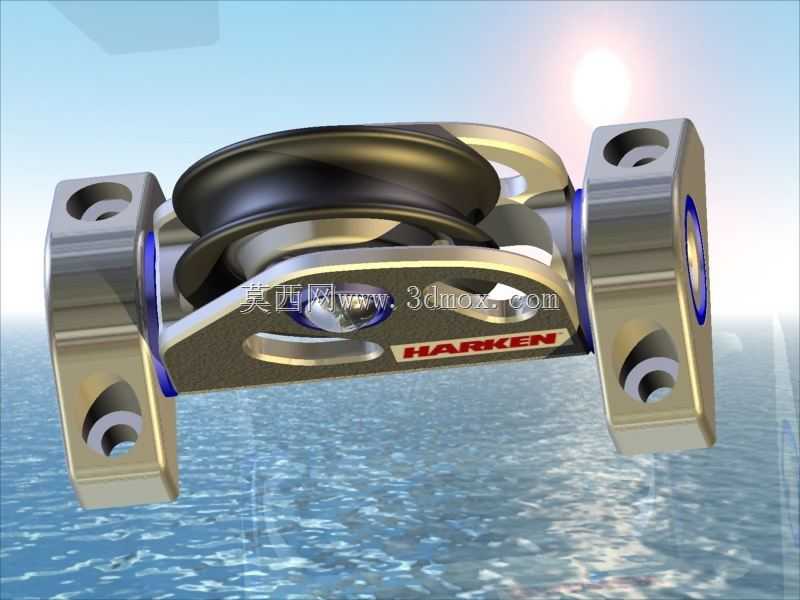

这款人字拖拽块是专为中小型帆船、游艇甲板索具系统设计的导向承力部件，主要应用于船舶甲板区域的吊绳、主帆控索、旋转板调节索等各类绳缆的转向导向场景，能够在船舶航行、帆装调节、锚泊作业过程中为绳缆提供低阻力的滑动支撑，避免绳缆与甲板硬质结构直接摩擦产生磨损，同时精准约束绳缆的走线路径，保障索具系统操作的顺畅性与可靠性。产品整体采用对称式人字承力框架结构，框架主体选用高强度铝合金材质，表面做硬质阳极氧化处理，在海洋高盐雾、高湿度的严苛使用环境下具备优异的抗腐蚀性能，能够长期抵御海水侵蚀与紫外线老化，适配船舶户外长期作业的使用需求。核心导向滑轮采用改性高硬度耐磨树脂材质，轮槽做圆弧抛光处理，与绳缆接触时不会割伤绳体纤维，同时滑轮内置自润滑轴承，转动阻力极低，在高负载绳缆牵拉状态下依然能够保持顺滑转动，大幅降低索具操作的施力强度。两侧安装支座采用一体化铣削成型结构，每个支座设置上下两个沉头安装孔，安装时可通过螺栓将拖拽块牢牢固定在甲板预设的安装基座上，安装孔的位置公差经过严格校核，能够保证安装后滑轮轮槽的中心面与绳缆走线方向完全重合，避免绳缆出现偏磨、脱槽的问题。中间的铰接转轴采用高标号不锈钢材质，连接两侧支座与中间滑轮框架，允许翻转板结构围绕转轴进行小角度转动，能够自适应绳缆牵拉角度的变化，在船舶倾斜、帆装受力方向改变时始终保持滑轮与绳缆的最佳接触角度，让绳缆始终贴近甲板走线，避免绳缆过高勾挂船上人员或其他设备。产品在结构设计上充分考虑了船舶使用的安全需求，框架边缘全部做倒圆角钝化处理，没有尖锐凸起，避免船员操作时被磕碰划伤；滑轮外侧设置有限位挡边，即使绳缆出现瞬间松弛也不会从轮槽中脱出；整体结构做了轻量化优化，在保证结构强度满足额定负载要求的前提下尽可能降低自重，不会给甲板带来额外的负重压力。在实际使用中，这款拖拽块能够适配不同直径的合成纤维绳缆，既可以用于主帆升降索的导向，也可以用于球帆缭绳、稳向板调节索的转向支撑，当需要临时固定绳缆时，配套的锁止结构可以快速夹紧绳缆，无需额外搭配止绳器即可实现临时驻车，简化甲板索具的配置，提升帆装操作的效率。
